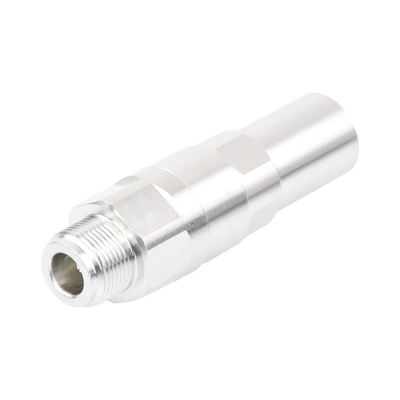

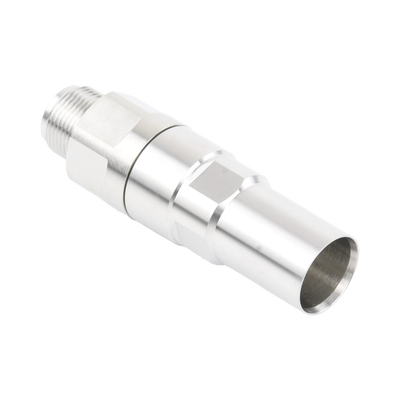

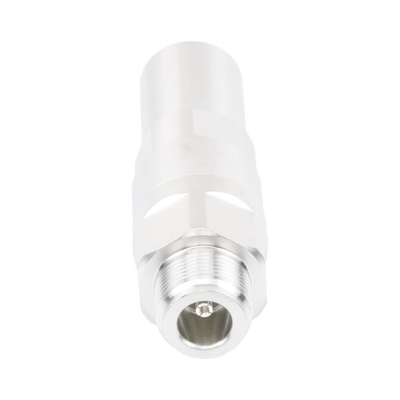

Conector N Hembra para LDF4-50A, LP-450

Características Principales

• Tipo N hembra conector para cables Heliax
• Diseño de cuerpo recto para instalación eficiente
• Soporta ángulo de montaje straight estándar
• Construcción robusta para durabilidad prolongada
• Optimizado para aplicaciones de radiofrecuencia

Especificaciones Generales

• Tipo: N Hembra
• Cuerpo: Recto
• Serie: HELIAX® | Positive Stop™
• Ángulo de montaje: Straight
• Impedancia del conector: 50 ohm
• Frecuencia de operación: 0 – 8800 MHz
• Impedancia del cable: 50 ohm
• Tercer orden IMD: -116 dBm @ 910 MHz
• Prueba de IMD: Dos portadores +43 dBm
• Tensión de operación RF: 707.00 V (vrms)

Especificaciones Eléctricas

• Tensión de prueba DC: 2000 V
• Resistencia contacto exterior: 0.30 mOhm (máx.)
• Resistencia contacto interior: 2.00 mOhm (máx.)
• Resistencia de aislamiento: 5000 MOhm (mín.)
• Potencia promedio: 0.6 kW @ 900 MHz
• Potencia pico: 10.00 kW (máx.)
• Pérdida de inserción: 0.05 dB (típico)
• Efectividad de blindaje: -130 dB
• Código HS: 854420 (Cables coaxiales y otros conductores eléctricos coaxiales)

Especificaciones Mecánicas

• Método de sujeción contacto exterior: Anillo abocardador
• Método de sujeción contacto interior: Captivo
• Recubrimiento contacto exterior: Trimetal
• Recubrimiento contacto interior: Plata
• Durabilidad de sujeción: 25 ciclos
• Durabilidad de interfaz: 500 ciclos
• Método durabilidad interfaz: IEC 61169-16:9.5
• Fuerza de retención: 890 N | 200 lbf
• Par de retención: 5.42 N-m | 48.00 in lb
• Fuerza de inserción: 66.72 N | 15.00 lbf
• Método fuerza inserción: MIL-C-39012C-3.12, 4.6.9
• Tamaño nominal: 1/2 in
• Diámetro: 22.35 mm | 0.88 in
• Longitud: 73.65 mm | 2.90 in
• Peso: 88.46 g | 0.20 lb

Especificaciones Ambientales

• Temperatura operación: -55 °C a +85 °C (-67 °F a +185 °F)
• Profundidad inmersión: 1 m
• Prueba inmersión: Mating Unmated
• Método prueba inmersión: IEC 60529:2001, IP68
• Prueba chorros de agua: Mating Unmated
• Método prueba chorros: IEC 60529:2001, IP66
• Resistencia humedad: MIL-STD-202F, Método 106F
• Choque mecánico: MIL-STD-202, Método 213, Condición I
• Choque térmico: MIL-STD-202F, Método 107G, Condición A-1, Temp. baja -55 °C
• Vibración: IEC 60068-2-6
• Corrosión: MIL-STD-1344A, Método 1001.1, Condición A

Return Loss/VSWR

• 50–1000 MHz: VSWR 1.02 | Return Loss 39.00 dB
• 1010–2200 MHz: VSWR 1.03 | Return Loss 37.00 dB
• 2210–3000 MHz: VSWR 1.05 | Return Loss 33.00 dB
• 3010–4000 MHz: VSWR 1.07 | Return Loss 29.00 dB
• 4010–6000 MHz: VSWR 1.12 | Return Loss 25.00 dB

Cumplimiento Regulatorio

• RoHS: 2011/65/EU Cumple por Exención
• China RoHS: SJ/T 11364-2006 Por encima del Valor Máximo de Concentración (MCV)
• ISO 9001:2008: Diseñado, fabricado y/o distribuido bajo este sistema de gestión de calidad

Para cables coaxiales LP-450A, LDF4-50A

Herramientas recomendadas:

• MCPT-L4 -- Herramienta manual para preparar cable Heliax.

• CP-T12U -- Herramienta automatizada para taladro.
