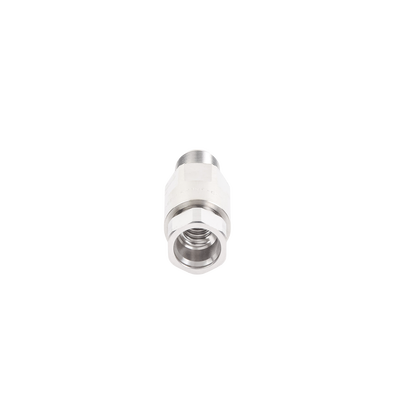

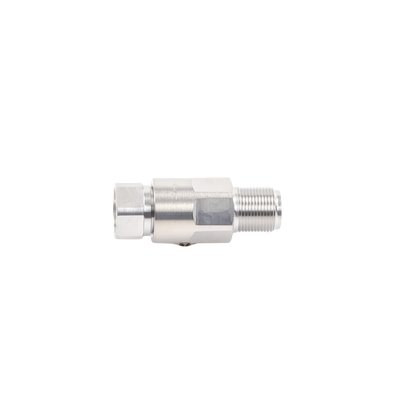

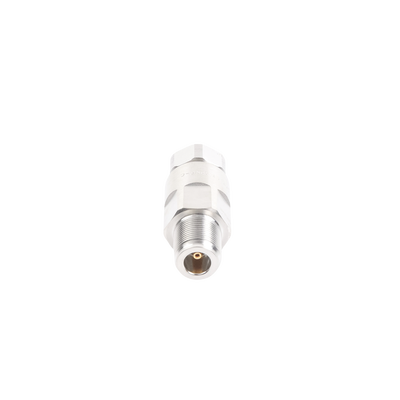

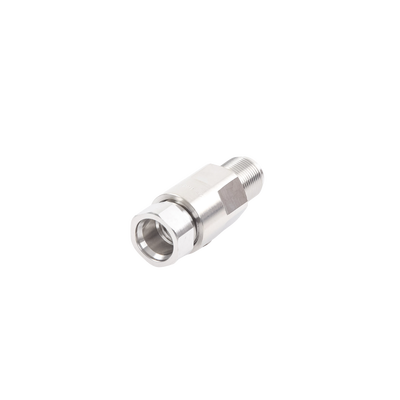

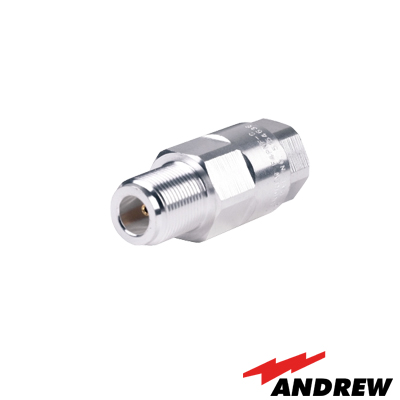

Conector N hembra para cable FSJ4-50B

Características principalesConector tipo N hembra para conexión fiableCompatible con cable FSJ4-50B (1/2 pulgada)Modo de ensamble auto-expandible para facilidadCuerpo plateado para durabilidad y resistenciaContacto central de oro para conductividad superiorEspecificaciones generalesTipo: Conector N hembraEstilo del cuerpo: RectoMarca: HELIAX®Montaje: RectoImpedancia: 50 ohmEspecificaciones eléctricasFrecuencia operativa: 0 – 12000 MHzImpedancia del cable: 50 ohmIMD de 3er orden: -120 dBm @ 910 MHzVoltaje RF operativo: 707.00 VrmsResistencia contacto exterior: ≤ 0.30 mΩResistencia contacto interior: ≤ 2.00 mΩResistencia aislamiento: ≥ 5000 MΩPotencia promedio: 0.6 kW @ 900 MHzPotencia pico: 10.00 kWPérdida de inserción: 0.05 dB típicoEfectividad de blindaje: -110 dBEspecificaciones mecánicasMétodo de conexión exterior: Auto-flareMétodo de conexión interior: CautivoRevestimiento exterior: TrimetalRevestimiento interior: OroDurabilidad conexión: 25 ciclosDurabilidad interfaz: 500 ciclosFuerza de retención: 890 N | 200 lbfPar de torsión: 5.42 N·m | 48.00 in lbFuerza de inserción: 66.72 N | 15.00 lbfPresurizable: NoEspecificaciones ambientalesRango temperatura operación: -55 °C a +85 °CRango temperatura almacenamiento: -55 °C a +85 °CProfundidad inmersión: 1 mPrueba inmersión: IEC 60529:2001, IP68Prueba chorros agua: IEC 60529:2001, IP66Resistencia humedad: MIL-STD-202F, Método 106FChoque mecánico: MIL-STD-202F, Método 213BCiclo térmico: MIL-STD-202, Método 107Vibración: MIL-STD-202F, Método 204DCorrosión: MIL-STD-1344A, Método 1001.1DimensionesTamaño nominal: 1/2 pulgadaDiámetro: 22.00 mm | 0.87 pulgadasLongitud: 53.01 mm | 2.09 pulgadasPeso: 95.26 g | 0.21 lbCertificacionesRoHS: 2011/65/EU Cumple por ExenciónChina RoHS: SJ/T 11364-2006ISO 9001: 9001:2008Rendimiento VSWR0–1000 MHz: VSWR 1.03 | Pérdida retorno 36.00 dB1000–2300 MHz: VSWR 1.05 | Pérdida retorno 32.00 dB2300–3000 MHz: VSWR 1.07 | Pérdida retorno 29.00 dB3000–4000 MHz: VSWR 1.17 | Pérdida retorno 22.00 dB4000–8000 MHz: VSWR 1.38 | Pérdida retorno 16.00 dB8000–10200 MHz: VSWR 1.5 | Pérdida retorno 14.00 dBPara cables coaxiales LPSF-450B, FSJ4-50BHerramientas recomendadas:MCPT-1412 -- Herramienta manual para preparar cable Heliax.

Base: F4PNF-C
