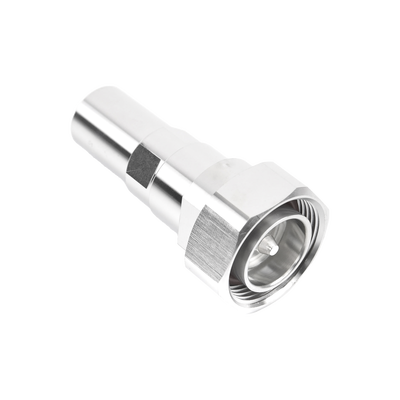

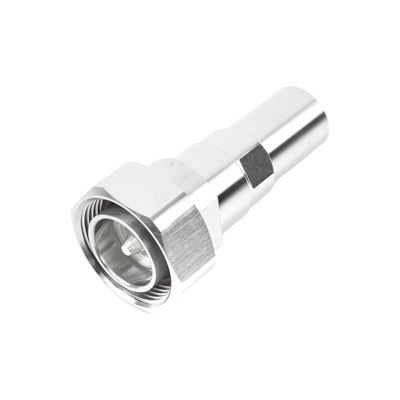

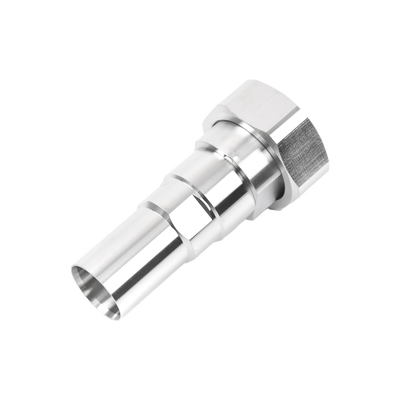

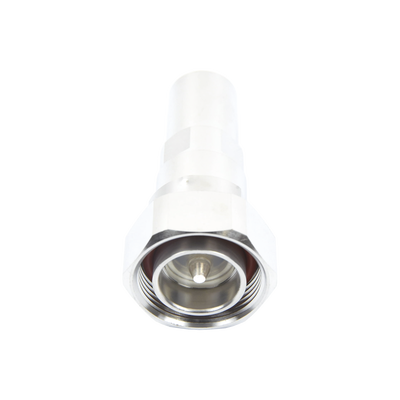

Conector DIN 7-16 Macho para LDF4-50A, LP-450A
Conector DIN 7-16 macho diseñado para cable coaxial LDF4-50A y LP-450A, optimizado para instalaciones de telecomunicaciones profesionales, estaciones base celul
Agotado
Pago a meses con tarjeta de crédito
- 3 meses$234.78/mes
- 6 meses$122.19/mes
Mensualidad estimada sobre el total con IVA. Tarjetas participantes · sujeto a aprobación bancaria.
Descripción técnica
Conector DIN 7-16 macho diseñado para cable coaxial LDF4-50A y LP-450A, optimizado para instalaciones de telecomunicaciones profesionales, estaciones base celulares y sistemas de transmisión de RF de alta potencia. Presenta impedancia de 50 ohmios que garantiza estabilidad en la transferencia de energía y minimización de reflexiones. Soporta frecuencias de operación hasta 8.8 GHz con pérdida de inserción mínima de 0.05 dB, preservando la integridad de la señal en aplicaciones críticas. Su efectividad de blindaje de -110 dB asegura protección robusta contra interferencias electromagnéticas, mientras que la arquitectura de contacto de baja resistencia permite manejo eficiente de potencias promedio de 1.1 kW a 900 MHz y picos de hasta 40 kW.
Características Generales• Conector DIN 7-16 macho para cable LDF4-50A / LP-450A• Tipo de conexión: Recto• Impedancia: 50 Ω• Rango de frecuencia: 0 – 8.8 GHz• Potencia promedio: 1.1 kW @ 900 MHz• Potencia pico: 40 kW• Pérdida de inserción: 0.05 dB• Efectividad de blindaje: -110 dB• Intermodulación de 3er orden (IMD): -120 dBm @ 910 MHz• Voltaje RF máximo: 1415 Vrms
Desempeño Eléctrico
Impedancia: 50 ΩFrecuencia: 0 – 8800 MHz
Potencia promedio: 1.1 kW @ 900 MHz
Potencia pico: 40.00 kWPérdida de inserción: 0.05 dBEfectividad de blindaje: -110 dB3er orden IMD: -120 dBm @ 910 MHz
Voltaje RF máximo: 1415.00 Vrms
Voltaje de prueba DC: 4000 V
Resistencia contacto exterior: ≤1.50 mΩResistencia contacto interior: ≤0.80 mΩResistencia de aislamiento: ≥5000 mΩEspecificaciones Mecánicas
Tipo de conexión: Recto
Marca de cable compatible: Heliax®Contenido del Paquete
Conector DIN 7-16 macho L4TDMPSA
Especificaciones técnicas
- Impedancia 50 Ω para estabilidad óptima en sistemas de RF
- Frecuencia de operación hasta 8.8 GHz para aplicaciones de banda ancha
- Potencia promedio 1.1 kW a 900 MHz para transmisión de alta potencia
- Pérdida de inserción típica 0.05 dB para mínima degradación de señal
- Blindaje efectivo -110 dB para protección contra interferencias electromagnéticas
- Intermodulación de 3er orden -120 dBm para alta pureza de señal
