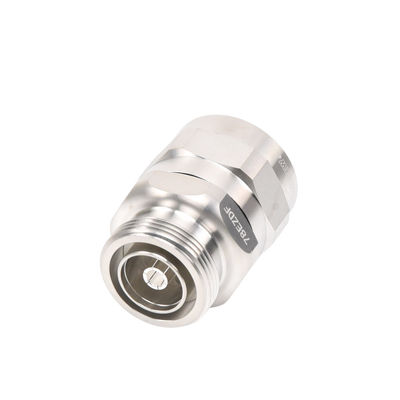

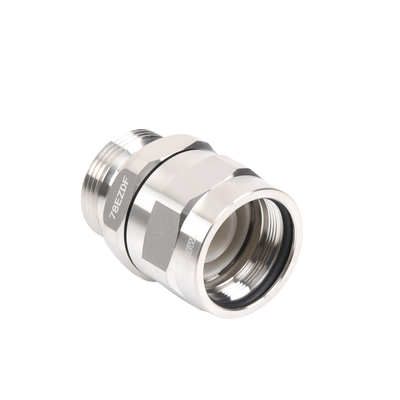

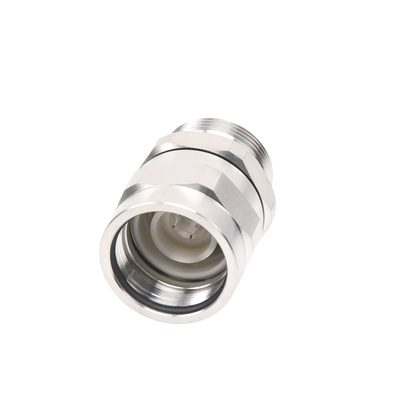

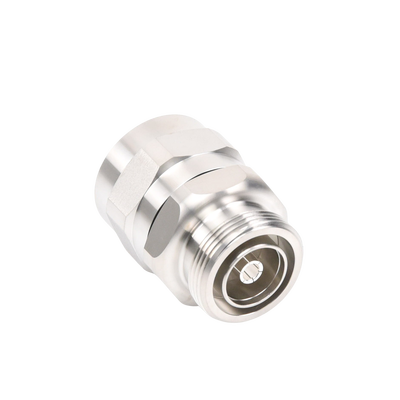

Conector DIN 7-16 Hembra para cable FXL-780 y AVA5-50FX

Características Principales Conector DIN 7-16 hembra de alta calidad Modo de ensamble auto-expandible para fácil instalación Cuerpo plateado para resistencia a la corrosión Contacto central de oro para conductividad superior Aislante dieléctrico de teflón para alta estabilidad Especificaciones Eléctricas Impedancia: 50 ohm Frecuencia de operación: 0 – 5000 MHz Impedancia del cable: 50 ohm IMD de 3er orden: típico -116 dBm @ 1800 MHz Tensión de prueba DC: 4000 V Resistencia contacto externo: máx. 1.50 mΩ Resistencia contacto interno: máx. 0.40 mΩ Resistencia de aislamiento: mín. 5000 MΩ Potencia de pico: máx. 40.00 kW Pérdida de inserción: típica 0.05 dB Especificaciones Mecánicas Estilo del cuerpo: Recto Método de fijación contacto externo: Abrazadera Método de fijación contacto interno: Cautivo Revestimiento contacto externo: Trimetal Revestimiento contacto interno: Plata Durabilidad de fijación: 25 ciclos Durabilidad de interfaz: 50 ciclos Fuerza de retención: 1334 N | 300 lbf Par de retención: 8.13 N·m | 72.00 in lb Fuerza de inserción: 200.17 N | 45.00 lbf Especificaciones Ambientales Temperatura de operación: -40 °C a +85 °C (-40 °F a +185 °F) Temperatura de almacenamiento: -55 °C a +85 °C (-67 °F a +185 °F) Profundidad de inmersión: 1 m Prueba de inmersión: Mated (IEC 60529:2001, IP68) Prueba de chorros de agua: Mated (IEC 60529:2001, IP66) Prueba de resistencia a la humedad: IEC 60529, IP68 Prueba de choque mecánico: IEC 60068-2-27 Prueba de vibración: IEC 60068-2-6 Prueba de corrosión: IEC 60068-2-11, Condición Ka Dimensiones Tamaño nominal: 7/8 in Diámetro: 37.10 mm | 1.46 in Longitud: 47.90 mm | 1.89 in Peso: 136.60 g | 0.30 lb Condiciones Estándar Atenuación, temperatura ambiente: 20 °C | 68 °F Potencia promedio, temperatura ambiente: 40 °C | 104 °F Return Loss/VSWR 50–1000 MHz: VSWR 1.02 | Pérdida de retorno 40.00 dB 1000–1900 MHz: VSWR 1.03 | Pérdida de retorno 38.00 dB 1900–2200 MHz: VSWR 1.04 | Pérdida de retorno 34.00 dB 2200–2700 MHz: VSWR 1.06 | Pérdida de retorno 31.00 dB 2700–3600 MHz: VSWR 1.07 | Pérdida de retorno 30.00 dB 3600–5000 MHz: VSWR 1.09 | Pérdida de retorno 27.00 dB Conformidad Regulatoria RoHS: 2011/65/EU Conforme por Exención China RoHS: SJ/T 11364-2006 Por encima del valor máximo de concentración (MCV) ISO 9001:2008: Diseñado, manufacturado y/o distribuido bajo este sistema de gestión de calidad

Base: 78-EZDF
