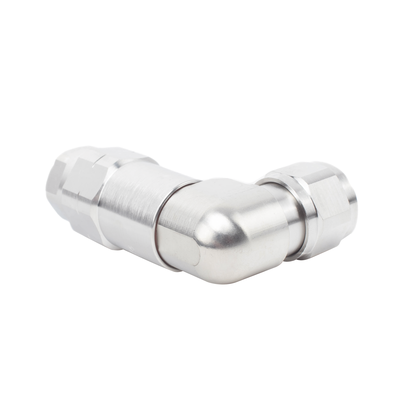

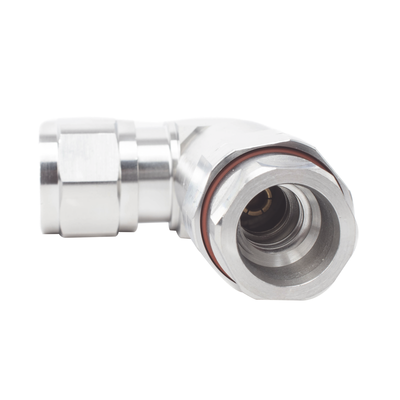

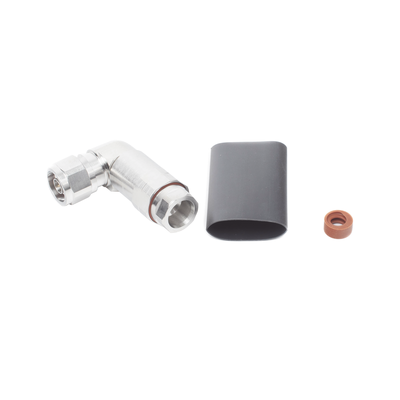

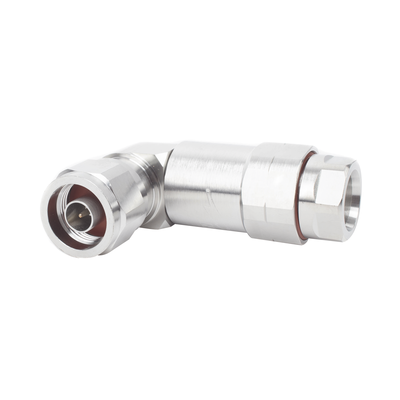

Conector N macho A/R para cable FSJ4-50B (1/2")

Características Generales

• Tipo de conector: N Macho A/R
• Compatibilidad: Cable FSJ4-50B (1/2')
• Ensamble: Cojinete expandible
• Marca: HELIAX®
• Estilo de montaje: Ángulo recto

Características Eléctricas

• Impedancia: 50 ohm
• Frecuencia operación: 0–10200 MHz
• Pérdida de intermodulación: -116 dBm @ 910 MHz
• Tensión RF máxima: 707 Vrms
• Pérdida de inserción: 0.05 dB
• Efectividad de blindaje: -110 dB

Características Mecánicas

• Fijación exterior: Auto-flare
• Fijación interior: Cautivo
• Acabado exterior: Trimetal
• Acabado interior: Oro y plata
• Durabilidad: 500 ciclos
• Fuerza de retención: 445 N | 100 lbf
• Torque de retención: 5.42 N·m | 48.00 in lb

Características Ambientales

• Temperatura operación: -55 °C a +85 °C
• Temperatura almacenamiento: -55 °C a +85 °C
• Resistencia al agua: 1 m (IP68)
• Resistencia a chorros de agua: IP66
• Resistencia a vibración: MIL-STD-202F
• Resistencia a corrosión: MIL-STD-1344A

Dimensiones

• Tamaño nominal: 1/2 pulgada
• Altura: 46.59 mm | 1.83 pulgadas
• Longitud: 63.63 mm | 2.51 pulgadas
• Longitud ángulo recto: 22.10 mm | 0.87 pulgadas
• Ancho: 24.50 mm | 0.96 pulgadas
• Peso: 160.90 g | 0.35 lb

Normas y Certificaciones

• ISO 9001:2008

Pérdida de retorno (VSWR)

• 50–1000 MHz: 1.05 / -32.00 dB
• 1000–1900 MHz: 1.06 / -30.00 dB
• 1900–2200 MHz: 1.06 / -30.00 dB
• 2200–2700 MHz: 1.08 / -28.00 dB
• 2700–3600 MHz: 1.19 / -21.00 dB
• 3600–6000 MHz: 1.19 / -21.00 dB
• 6000–8800 MHz: 1.25 / -19.00 dB
• 8800–10200 MHz: 1.29 / -18.00 dB

Para cables coaxiales LPSF-450B, FSJ4-50B

Herramientas recomendadas:

• MCPT-1412 -- Herramienta manual para preparar cable Heliax.
