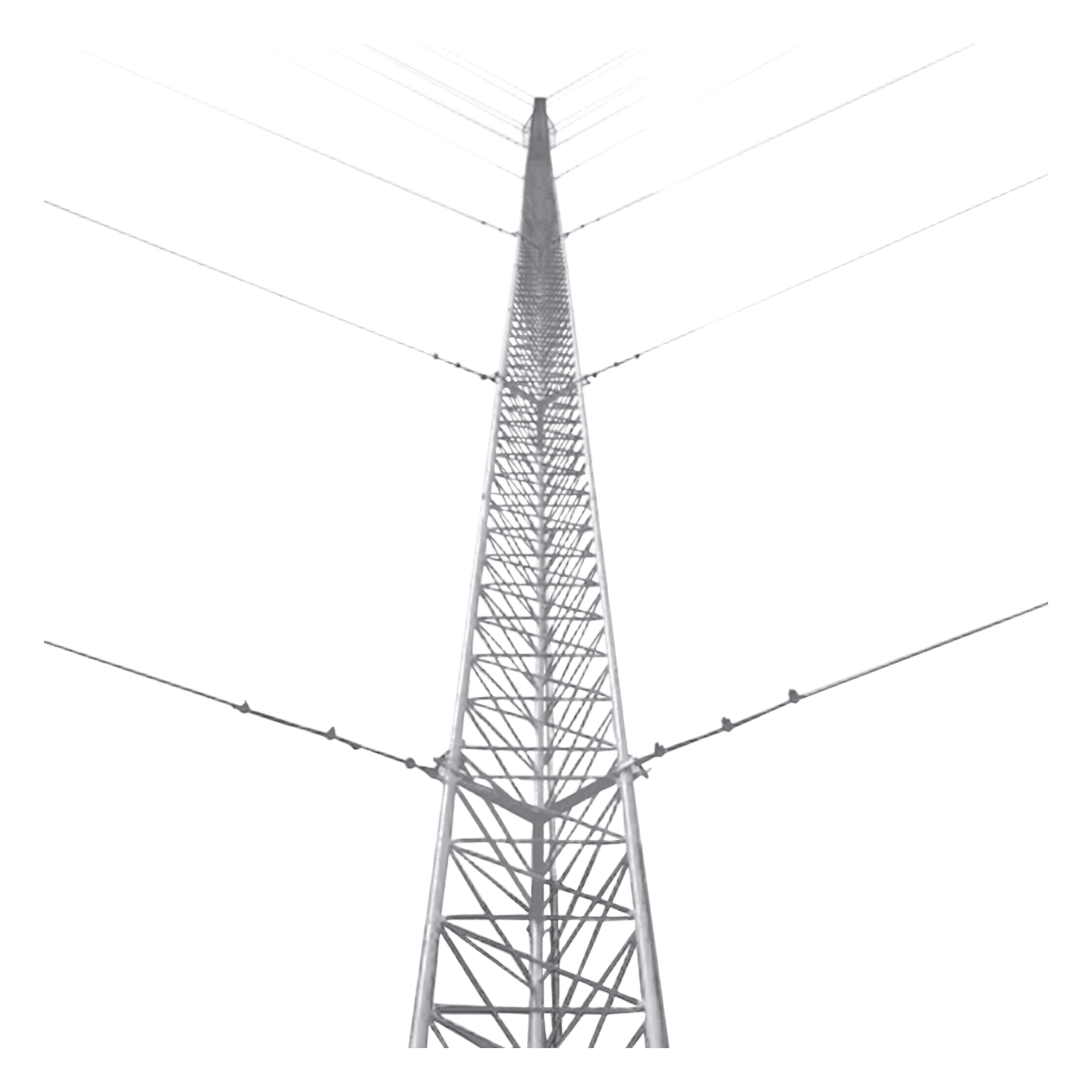

Kit de Torre Arriostrada de Techo de 30 m con Tramo STZ30G Galvanizada por Inmersión en Caliente (No incluye retenida).

Características Destacadas:

• Producto elaborado Bajo Normativa ISO 9001:2015.
• Gran Elevación / Bajo costo.
• 100% Inspección de Ensamble Tramo - Tramo.
• Galvanizado por Inmersión en Caliente acorde a NMX-H-004-SCFI-2008.
• Ideal para zonas costeras de alta humedad o áreas industriales.

Características Físicas:

• Carga Axial Máxima: 200 Kg.
• Altura: 30 metros (10 tramos).
• Resistencia al viento: 200 km /hr.
• Protección anticorrosiva: Galvanizado por inmersión en caliente (NMX-H-004-SCFI-2008).
• Aplicación: Intemperie (Zonas Húmedas).

Incluye los siguientes componentes:CantidadModeloDescripción10STZ30GTramo de torre de 30 cm de ancho de cara.1SCZ30PGCopete de torre de 30 cm con opresor para pararrayo.1SBA30GBase para torre de 30 cm.1SAB30GAncla para base de torre.5SJB30GBrida de sujeción de Retenida.3SAP01GAncla de losa o pared para Retenida.30CUELLO-14-HDGCuello para cable de retenida90NUDO-316-FJGAbrazadera tipo perro de 3/16'.

No incluye cable de retenida. Se recomiendan 480 metros de retenida de 1/8' (SRET-318-CAM ) o diámetros superiores.

No incluye Tensores. Se recomiendan 15 tensores de 1/2' x 6'. (TEN1/2X6OGJ o TEN1/2X6OQJ).

**El NO usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.**

Accesorios complementarios (No incluidos):Sistema de Señalización/Iluminación (No incluido):CantidadModeloDescripción2EIGSLSEEstrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L810.2HLU3R2Montaje para lámpara de obstrucción EIGSLSE

*La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco.

Sistema de línea de vida (No incluido):CantidadModeloDescripción1SHE-LVPar de herrajes de sujeción1S-GULVGuía para línea33SRET-338CAMCable de 3/8'6NUDO-38FJGNudo forjado 3/8'2CUELLO-38-HDGCuello 3/8'1TRY-ACC-SLIDER(Opcional) Carro de Seguridad para Instalador.1SYS-USA7B(Opcional) Arnés de Suspención.

*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.

¡Nuevo! Kit Pararrayo + Tierra física con Cable. Marca LINKEDPRO (No incluido)

KLP-TZ30-PRO- ¡Todo incluido! Ideal para torres de 30 m con dipolo corona, cableado y electrodos con .

O también puede cotizar individualmente los siguientes componentes de Tierra física o Pararrayo:

Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido):CantidadModeloDescripción1TG45ABElectrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm1S610Registro plástico.3TGCR11Conector de Ojo2TGAB18Conector para Varilla1TGBUSG10Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).Sistema de Pararrayos Básico Recomendado para Torre (No incluido):CantidadModeloDescripción1TGTDPCPunta Pararrayos Dipolo Corona1TG45ABElectrodo de 45 Amp. Con un saco de compuesto mejorador(H2OHM), brújula y nivel.1S610Registro plástico chico.1ANTIOXAerosol para protección de terminales.3TGCR11Conector de Ojo.2TGAB18Conector para Varilla.20TGACAislador de cable de bajada*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.
*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.DIAGRAMA.Recomendaciones:

• Asegúrese de que la instalación sea realizada por un profesional capacitado.
• Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería.
• No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes.
• Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales.
• La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre).
• Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo.

Diagrama Representativo: Instalación de Retenida Versión 2.0Imágenes de Instalación
