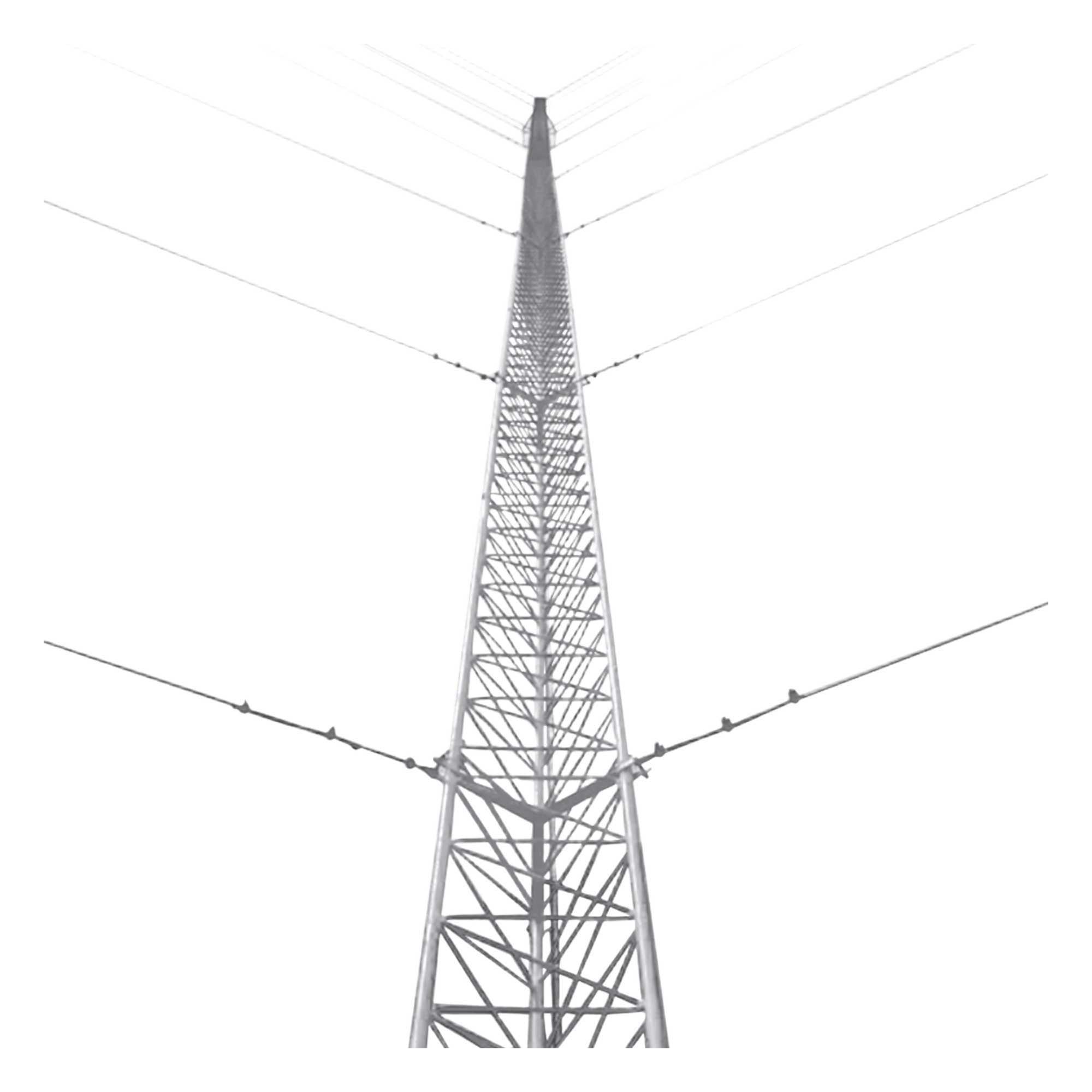

Kit de Torre Arriostrada de Techo de 30 m con Tramo STZ30 Galvanizado Electrolítico (No incluye retenida).

Características Destacadas

• Producto elaborado Bajo Normativa ISO 9001:2015
• Gran Elevación / Bajo costo
• 100% Inspección de Ensamble Tramo - Tramo
• Galvanizado por Electrolisis de acuerdo a normativa ASTM B-633
• Ideal para zonas secas libre de corrosión

Características Físicas

• Carga Axial Máxima: 200 Kg
• Altura: 30 metros (10 tramos)
• Resistencia al viento: 200 km/hr
• Protección anticorrosiva: Galvanizado Electrolítico (AST B-633)
• Aplicación: Intemperie (Zonas desérticas o baja humedad)

Incluye los siguientes componentes: CantidadModeloDescripción 10 STZ30 Tramo de torre de 30 cm de ancho de cara 1 SCZ30P Copete de torre de 30 cm con opresor para pararrayo 1 SBA30 Base para torre de 30 cm 1 SAB30 Ancla para base de torre 5 SJB30 Brida de sujeción de Retenida 3 SAP01 Ancla de losa o pared para Retenida 30 CUELLO-14-HDG Cuello para cable de retenida 90 NUDO-316-FJG Abrazadera tipo perro de 3/16' No incluye cable de retenida. Se recomiendan 480 metros de retenida de 1/8' SRET-318-CAM o diámetros superiores. No incluye Tensores. Se recomiendan 15 tensores de 1/2' x 6'. (TEN1/2X6OGJ o TEN1/2X6OQJ). **El NO usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.** Accesorios complementarios (No incluidos) Sistema de Señalización/Iluminación (No incluido) Sistema de Señalización/Iluminación CantidadModeloDescripción 2 EIGSLSE Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L810 2 HLU3R2 Montaje para lámpara de obstrucción EIGSLSE *La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco. Sistema de línea de vida (No incluido) Sistema de línea de vida CantidadModeloDescripción 1 SHE-LV Par de herrajes de sujeción 1 S-GULV Guía para línea 33 SRET-338CAM Cable de 3/8' 6 NUDO-38FJG Nudo forjado 3/8' 2 CUELLO-38-HDG Cuello 3/8' 1 TRY-ACC-SLIDER (Opcional) Carro de Seguridad para Instalador 1 SYS-USA7B (Opcional) Arnés de Suspención *La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura. ¡Nuevo! Kit Pararrayo + Tierra física con Cable. Marca LINKEDPRO (No incluido)

KLP-TZ30-PRO - ¡Todo incluido! Ideal para torres de 30 m con dipolo corona, cableado y electrodos con .

O también puede cotizar individualmente los siguientes componentes de Tierra física o Pararrayo:

Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido) CantidadModeloDescripción 1 TG45AB Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm 1 S610 Registro plástico 3 TGCR11 Conector de Ojo 2 TGAB18 Conector para Varilla 1 TGBUSG10 Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete) * Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN). Sistema de Pararrayos Básico Recomendado para Torre (No incluido) CantidadModeloDescripción 1 TGTDPC Punta Pararrayo con Mástil de Aluminio (MASTIL1.2) 1 TG45AB Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia (H2OHM), brújula y nivel 1 S610 Registro plástico chico 1 ANTIOX Aerosol para protección de terminales 3 TGCR11 Conector de Ojo 2 TGAB18 Conector para Varilla 20 TGAC Aislador para torre *La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.
*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.

Ver diagrama de conexión de Tierra Física + Pararrayo.

Recomendaciones:

• Asegúrese de que la instalación sea realizada por un profesional capacitado
• Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería
• No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes
• Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales
• La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre)
• Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo

Diagrama Representativo: Instalación de Retenida Versión 2.0 Imágenes de Instalación
