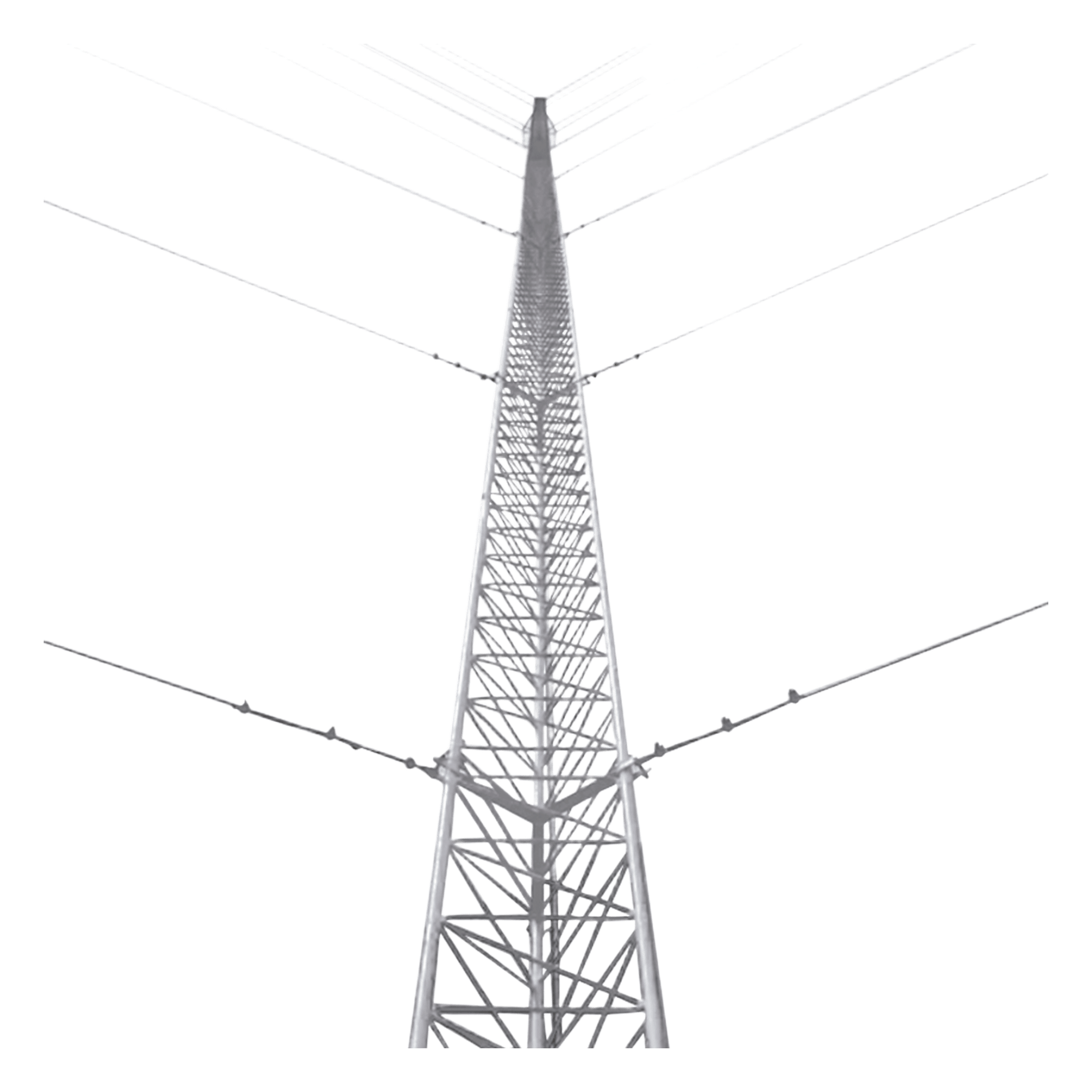

Kit de Torre Arriostrada de Techo de 21 m con Tramo STZ30G Galvanizada por Inmersión en Caliente (No incluye retenida).

Características Destacadas

• Producto elaborado Bajo Normativa ISO 9001:2015.
• Gran Elevación / Bajo costo.
• 100% Inspección de Ensamble Tramo - Tramo.
• Galvanizado por Inmersión en Caliente acorde a NMX-H-004-SCFI-2008
• Ideal para zonas costeras de alta humedad o áreas industriales.

Características Físicas

• Carga Axial Máxima: 200 Kg.
• Altura: 21 metros (7 tramos).
• Resistencia al viento: 200 km/hr.
• Protección anticorrosiva: Galvanizado por inmersión en caliente (NMX-H-004-SCFI-2008).
• Aplicación: Intemperie (Zonas Húmedas).

Incluye los siguientes componentes Componentes de la Torre

• 7 unidades - STZ30G: Tramo de torre de 30 cm de ancho de cara.
• 1 unidad - SCZ30PG: Copete de torre de 30 cm con opresor para pararrayo.
• 1 unidad - SBA30G: Base para torre de 30 cm.
• 1 unidad - SAB30G: Ancla para base de torre.
• 4 unidades - SJB30G: Brida de sujeción de Retenida.
• 3 unidades - SAP01G: Ancla de losa o pared para Retenida.
• 24 unidades - CUELLO-14-HDG: Cuello para cable de retenida
• 72 unidades - NUDO-316-FJG: Abrazadera tipo perro de 3/16'.

No incluye cable de retenida. Se recomiendan 290 metros de retenida de 1/8' (SRET-318-CAM) o diámetros superiores.

No incluye Tensores. Se recomiendan 12 tensores de 1/2' x 6'. (TEN1/2X6OGJ o TEN1/2X6OQJ).

**El NO usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.**

Accesorios complementarios (No incluidos) Sistema de Señalización/Iluminación (No incluido) Componentes

• 2 unidades - EIGSLSE: Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L810.
• 2 unidades - HLU3R2: Montaje para lámpara de obstrucción EIGSLSE

*La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco.

Sistema de línea de vida (No incluido) Componentes

• 1 unidad - SHE-LV: Par de herrajes de sujeción
• 1 unidad - S-GULV: Guía para línea
• 24 unidades - SRET-338CAM: Cable de 3/8'
• 6 unidades - NUDO-38FJG: Nudo forjado 3/8'
• 2 unidades - CUELLO-38-HDG: Cuello 3/8'
• 1 unidad - TRY-ACC-SLIDER: (Opcional) Carro de Seguridad para Instalador.
• 1 unidad - SYS-USA7B: (Opcional) Arnés de Suspención.

*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.

¡Nuevo! Kit Pararrayo + Tierra física con Cable (No incluido)

KLP-TZ21-PRO - ¡Todo incluido! Ideal para torres de 21 m con dipolo corona, cableado y electrodos con .

O también puede cotizar individualmente los siguientes componentes de Tierra física o Pararrayo:

Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido) Componentes

• 1 unidad - TG45AB: Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm
• 1 unidad - S610: Registro plástico.
• 3 unidades - TGCR11: Conector de Ojo
• 2 unidades - TGAB18: Conector para Varilla
• 1 unidad - TGBUSG10: Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)

* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).

Sistema de Pararrayos Básico Recomendado para Torre (No incluido) Componentes

• 1 unidad - TGTDPC: Punta Pararrayos Dipolo Corona
• 1 unidad - TG45AB: Electrodo de 45 Amp. Con un saco de compuesto mejorador (H2OHM), brújula y nivel.
• 1 unidad - S610: Registro plástico chico.
• 1 unidad - ANTIOX: Aerosol para protección de terminales.
• 3 unidades - TGCR11: Conector de Ojo.
• 2 unidades - TGAB18: Conector para Varilla.
• 14 unidades - TGAC: Aislador de cable de bajada

*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.

*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.

Ver diagrama de conexión de Tierra Física + Pararrayo en el siguiente DIAGRAMA.

Recomendaciones

• Asegúrese de que la instalación sea realizada por un profesional capacitado.
• Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería.
• No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes.
• Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales.
• La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre).
• Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo.

Diagrama Representativo: Instalación de Retenida Versión 2.0 Imágenes de Instalación
