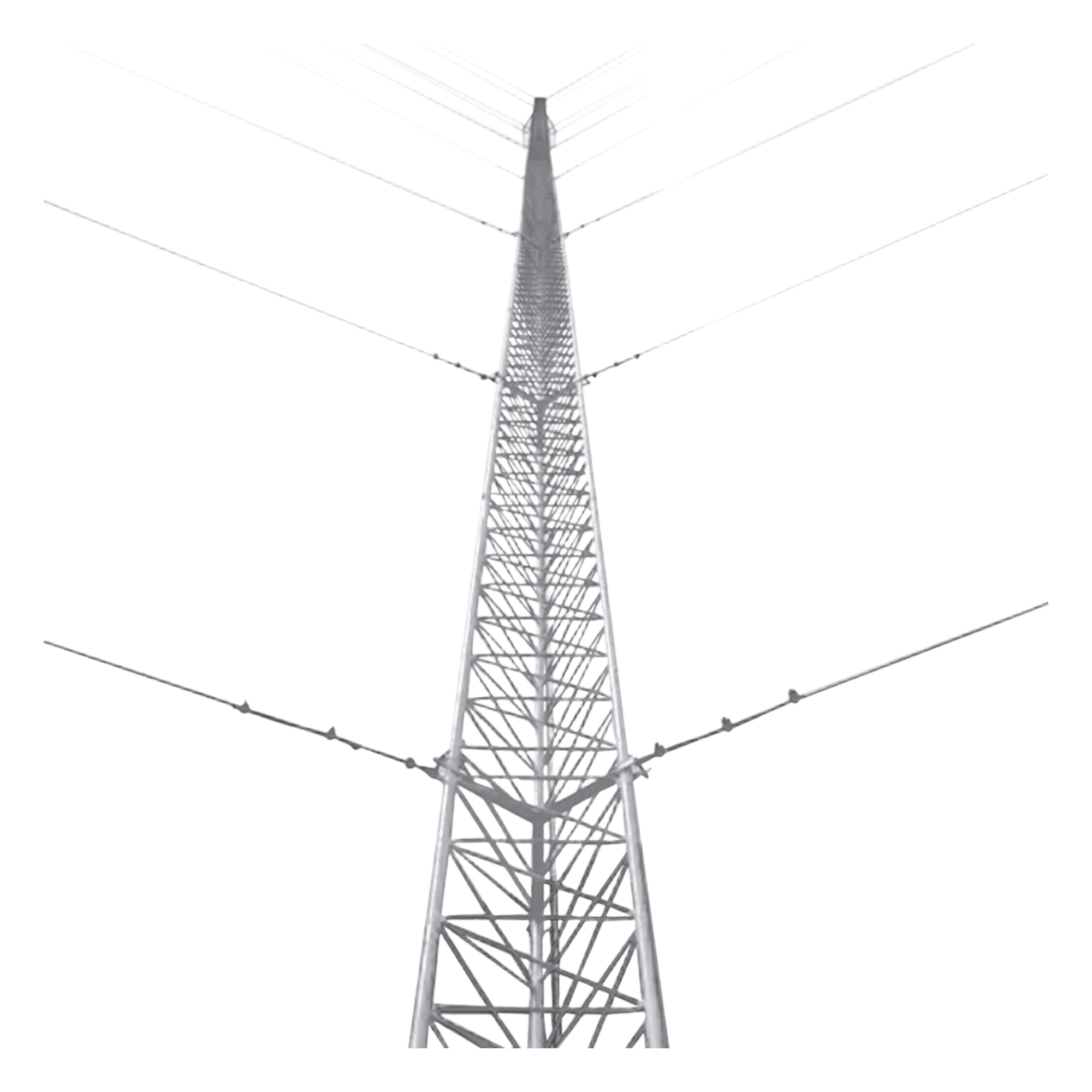

Kit de Torre Arriostrada de Piso de 21 m Altura con Tramo STZ30G Galvanizada por Inmersión en Caliente (No incluye retenida).

Características Destacadas

• Producto elaborado Bajo Normativa ISO 9001:2015.
• Gran Elevación / Bajo costo.
• 100% Inspección de Ensamble Tramo - Tramo.
• Galvanizado por Inmersión en Caliente acorde a NMX-H-004-SCFI-2008.
• Ideal para zonas costeras de alta humedad o áreas industriales.

Características Físicas

• Carga Axial Máxima: 200 Kg.
• Altura: 21 metros (7 tramos).
• Resistencia al viento: 200 km /hr.
• Protección anticorrosiva: Galvanizado por inmersión en caliente (NMX-H-004-SCFI-2008).
• Aplicación: Intemperie (Zonas Húmedas).

Incluye los siguientes componentes Cantidad Modelo Descripción 7 STZ30G Tramo de torre de 30 cm de ancho de cara. 1 SCZ30PG Copete de torre de 30 cm con opresor para pararrayo. 1 SBA30G Base para torre de 30 cm. 1 SAB30G Ancla para base de torre. 4 SJB30G Brida de sujeción de Retenida. 3 SAP02G Ancla de piso para Retenida. 24 CUELLO-14-HDG Cuello para cable de retenida 72 NUDO-316-FJG Abrazadera tipo perro de 3/16'.

No incluye cable de retenida. Se recomiendan 290 metros de retenida de 1/8' (SRET-318-CAM) o diámetros superiores.

No incluye Tensores. Se recomiendan 12 tensores de 1/2' x 6'. (TEN1/2X6OGJ o TEN1/2X6OQJ).

* El NO usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.

Accesorios complementarios (No incluidos)

Sistema de Señalización/Iluminación (No incluido)

Sistema de línea de vida (No incluido) Cantidad Modelo Descripción 1 SHE-LV Par de herrajes de sujeción 1 S-GULV Guía para línea 24 SRET-338CAM Cable de 3/8' 6 NUDO-38FJG Nudo forjado 3/8' 2 CUELLO-38-HDG Cuello 3/8' 1 TRY-ACC-SLIDER (Opcional) Carro de Seguridad para Instalador. 1 SYS-USA7B (Opcional) Arnés de Suspención.

*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.

¡Nuevo! Kit Pararrayo + Tierra física con Cable. Marca LINKEDPRO (No incluido)

KLP-TZ21-PRO. - ¡Todo incluido! Ideal para torres de 21 m con dipolo corona, cableado y electrodos con .

O también puede cotizar individualmente los siguientes componentes de Tierra física o Pararrayo:

Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido) Cantidad Modelo Descripción 1 TG45AB Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm 1 S610 Registro plástico. 3 TGCR11 Conector de Ojo 2 TGAB18 Conector para Varilla 1 TGBUSG10 Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)

* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).

Sistema de Pararrayos Básico Recomendado para Torre (No incluido) Cantidad Modelo Descripción 1 TGTDPC Punta Pararrayo con Mástil de Aluminio (MASTIL1.2) 1 TG45AB Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia (H2OHM), brújula y nivel. 1 S610 Registro plástico chico. 1 ANTIOX Aerosol para protección de terminales. 3 TGCR11 Conector de Ojo. 2 TGAB18 Conector para Varilla. 14 TGAC Aislador para torre.

*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.
*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.

Ver diagrama de conexión de Tierra Física + Pararrayo en el siguiente DIAGRAMA.

Recomendaciones

• Asegúrese de que la instalación sea realizada por un profesional capacitado.
• Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería.
• No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes.
• Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales.
• La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre).
• Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo.

Diagrama Representativo: Instalación de Retenida Versión 2.0 Imágenes de Instalación
