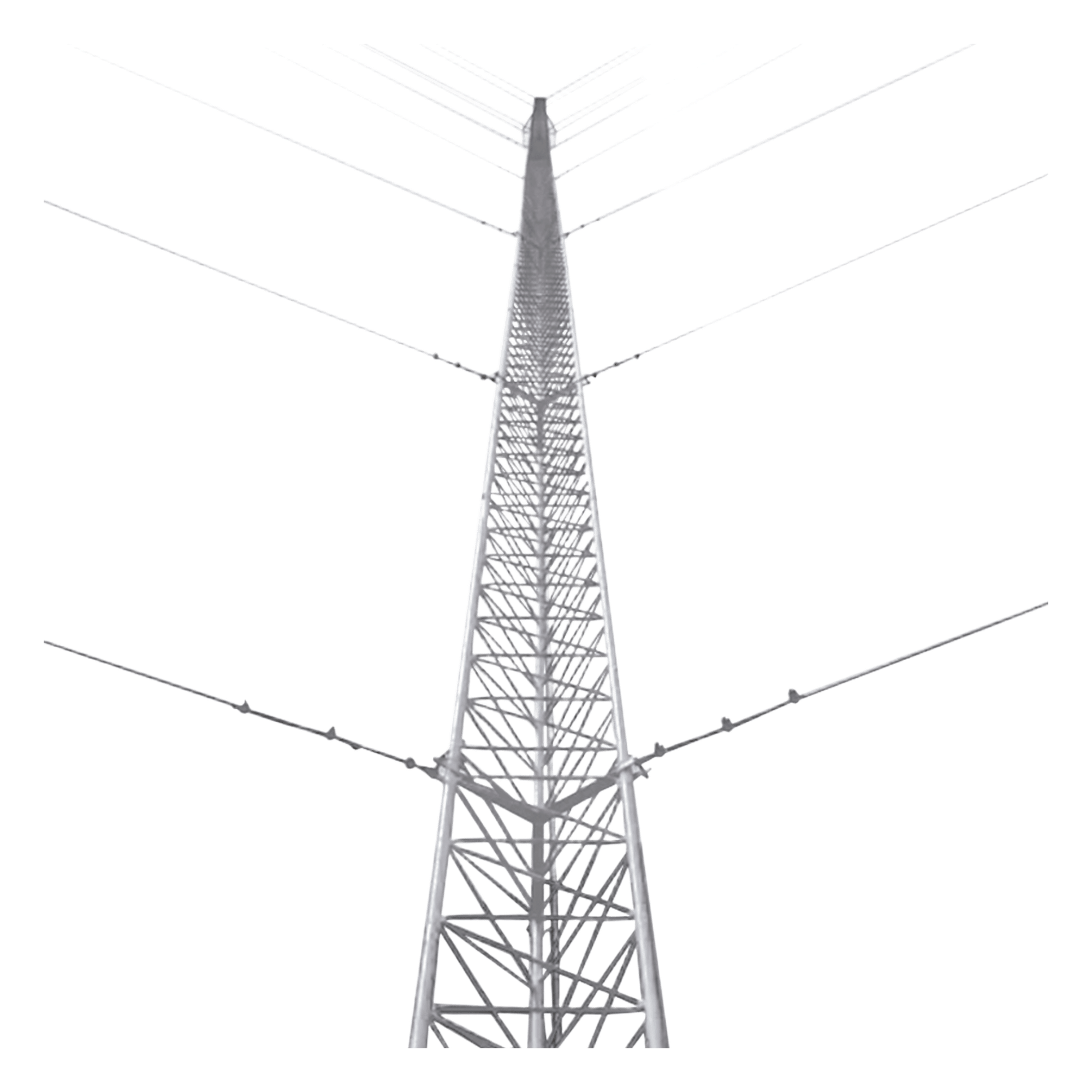

Kit de Torre Arriostrada de Techo de 18 m con Tramo STZ30G Galvanizada por Inmersión en Caliente (No incluye retenida).
En existencia · 32 disponibles
Pago a meses con tarjeta de crédito
- 3 meses$8,338.73/mes
- 6 meses$4,339.76/mes
Mensualidad estimada sobre el total con IVA. Tarjetas participantes · sujeto a aprobación bancaria.
Descripción técnica
- Normativa: ISO 9001:2015
- Gran Elevación / Bajo costo
- 100% Inspección de Ensamble Tramo - Tramo
- Galvanizado: Inmersión en Caliente (NMX-H-004-SCFI-2008)
- Ideal para zonas costeras de alta humedad o áreas industriales
- Carga Axial Máxima: 200 Kg
- Altura: 18 metros (6 tramos)
- Resistencia al viento: 200 km/hr
- Protección anticorrosiva: Galvanizado por inmersión en caliente (NMX-H-004-SCFI-2008)
- Aplicación: Intemperie (Zonas Húmedas)
- Cantidad: 6 - STZ30G - Tramo de torre de 30 cm de ancho de cara
- Cantidad: 1 - SCZ30PG - Copete de torre de 30 cm con opresor para pararrayo
- Cantidad: 1 - SBA30G - Base para torre de 30 cm
- Cantidad: 1 - SAB30G - Ancla para base de torre
- Cantidad: 3 - SJB30G - Brida de sujeción de Retenida
- Cantidad: 3 - SAP01G - Ancla de losa o pared para Retenida
- Cantidad: 18 - CUELLO-14-HDG - Cuello para cable de retenida
- Cantidad: 54 - NUDO-316-FJG - Abrazadera tipo perro de 3/16'
No incluye cable de retenida. Se recomiendan 190 metros de retenida de 1/8' (SRET-318-CAM ) o diámetros superiores.
No incluye Tensores. Se recomiendan 9 tensores de 1/2' x 6'. (TEN1/2X6OGJ o TEN1/2X6OQJ).
**El NO usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.**
Accesorios complementarios (No incluidos)- Sistema de Señalización/Iluminación (No incluido)
- Cantidad: 1 - SHE-LV - Par de herrajes de sujeción
- Cantidad: 1 - S-GULV - Guía para línea
- Cantidad: 21 - SRET-338CAM - Cable de 3/8'
- Cantidad: 6 - NUDO-38FJG - Nudo forjado 3/8'
- Cantidad: 2 - CUELLO-38-HDG - Cuello 3/8'
- Cantidad: 1 - TRY-ACC-SLIDER - (Opcional) Carro de Seguridad para Instalador
- Cantidad: 1 - SYS-USA7B - (Opcional) Arnés de Suspención
*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.
Sistema de Tierra Física Recomendado- Cantidad: 1 - TG45AB - Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm
- Cantidad: 1 - S610 - Registro plástico
- Cantidad: 3 - TGCR11 - Conector de Ojo
- Cantidad: 2 - TGAB18 - Conector para Varilla
- Cantidad: 1 - TGBUSG10 - Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)
* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).
Sistema de Pararrayos Básico Recomendado- Cantidad: 1 - TGTDPC - Punta Pararrayos Dipolo Corona
- Cantidad: 1 - TG45AB - Electrodo de 45 Amp. Con un saco de compuesto mejorador(H2OHM), brújula y nivel
- Cantidad: 1 - S610 - Registro plástico chico
- Cantidad: 1 - ANTIOX - Aerosol para protección de terminales
- Cantidad: 3 - TGCR11 - Conector de Ojo
- Cantidad: 2 - TGAB18 - Conector para Varilla
- Cantidad: 12 - TGAC - Aislador de cable de bajada
*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.
*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.
Ver diagrama de conexión de Tierra Física + Pararrayo: DIAGRAMA
Recomendaciones- Asegúrese de que la instalación sea realizada por un profesional capacitado
- Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería
- No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes
- Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales
- La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre)
- Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo
