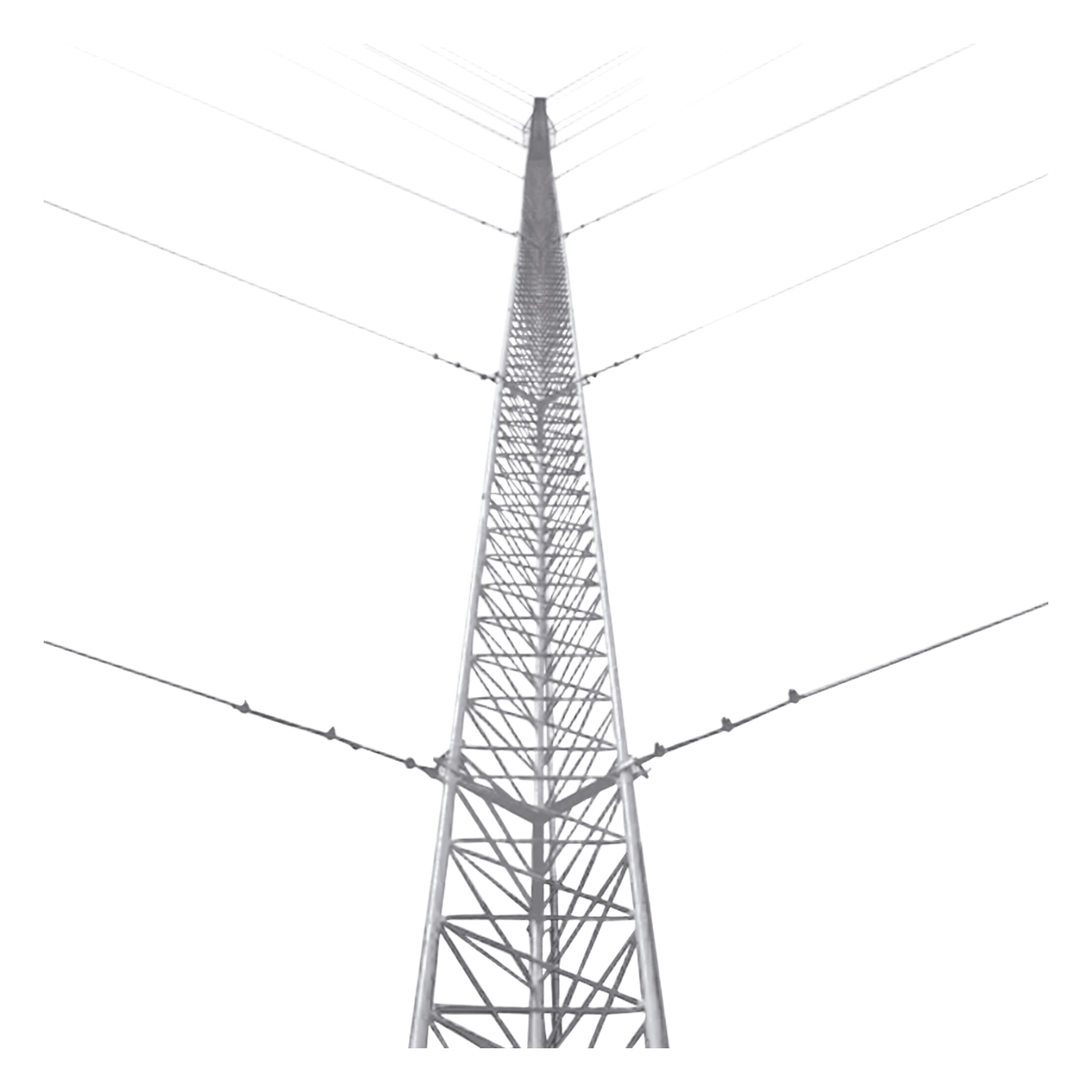

Kit de Torre Arriostrada de Piso de 15 m Altura con Tramo STZ30 Galvanizado Electrolítico (No incluye retenida).

Características Destacadas

• Normativa: ISO 9001:2015
• Gran Elevación / Bajo costo
• 100% Inspección de Ensamble Tramo - Tramo
• Galvanizado: Electrolítico (ASTM B-633)
• Aplicación: Zonas secas libre de corrosión

Características Físicas

• Carga Axial Máxima: 200 Kg
• Altura: 15 metros (5 tramos)
• Resistencia al viento: 200 km/hr
• Protección anticorrosiva: Galvanizado Electrolítico (ASTM B-633)
• Aplicación: Intemperie (Zonas desérticas o baja humedad)

Componentes del Kit

• 5 x STZ30 - Tramo de torre de 30 cm de ancho de cara
• 1 x SCZ30P - Copete de torre de 30 cm con opresor para pararrayo
• 1 x SBA30 - Base para torre de 30 cm
• 1 x SAB30 - Ancla para base de torre
• 3 x SJB30 - Brida de sujeción de Retenida
• 3 x SAP02 - Ancla de piso para Retenida
• 18 x CUELLO-14-HDG - Cuello para cable de retenida
• 54 x NUDO-316-FJG - Abrazadera tipo perro de 3/16'

Accesorios Opcionales

No incluye: Cable de retenida (recomendamos 160 metros de SRET-318-CAM)

No incluye: Tensores (recomendamos 9 TEN1/2X6OGJ o TEN1/2X6OQJ)

**No usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera pérdida de garantía del equipo**

Sistema de Señalización/Iluminación

• 2 x EIGSLSE - Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L810
• 2 x HLU3R2 - Montaje para lámpara de obstrucción EIGSLSE

*La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco

Sistema de línea de vida

• 1 x SHE-LV - Par de herrajes de sujeción
• 1 x S-GULV - Guía para línea
• 18 x SRET-338CAM - Cable de 3/8'
• 6 x NUDO-38FJG - Nudo forjado 3/8'
• 2 x CUELLO-38-HDG - Cuello 3/8'
• 1 x TRY-ACC-SLIDER - Carro de Seguridad para Instalador (Opcional)
• 1 x SYS-USA7B - Arnés de Suspención (Opcional)

*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura

Sistema de Tierra Física Recomendada

• 1 x TG45AB - Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm
• 1 x S610 - Registro plástico
• 3 x TGCR11 - Conector de Ojo
• 2 x TGAB18 - Conector para Varilla
• 1 x TGBUSG10 - Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)

* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN)

Sistema de Pararrayos Básico

• 1 x TGTDPC - Punta Pararrayo con Mástil de Aluminio (MASTIL1.2)
• 1 x TG45AB - Electrodo de 45 Amp. Con saco de compuesto mejorador de impedancia (H2OHM), brújula y nivel
• 1 x S610 - Registro plástico chico
• 1 x ANTIOX - Aerosol para protección de terminales
• 3 x TGCR11 - Conector de Ojo
• 2 x TGAB18 - Conector para Varilla
• 10 x TGAC - Aislador para torre

*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos

*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros

Recomendaciones

• Asegúrese de que la instalación sea realizada por un profesional capacitado
• Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería
• No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes
• Debe realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales
• La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo
• Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo

Diagrama de Instalación

Ver diagrama de conexión de Tierra Física + Pararrayo

Kit Pararrayo + Tierra física

KLP-TZ15-PRO - Kit completo ideal para torres de 15 m con dipolo corona, cableado y electrodos

O también puede cotizar individualmente los componentes de Tierra física o Pararrayo

Imágenes de Instalación
