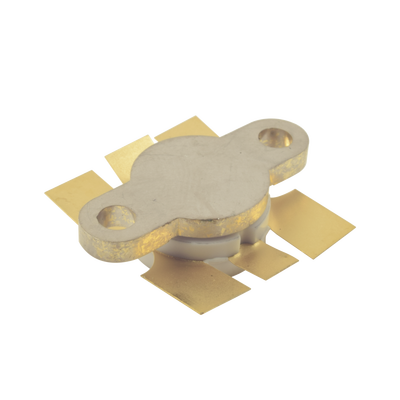

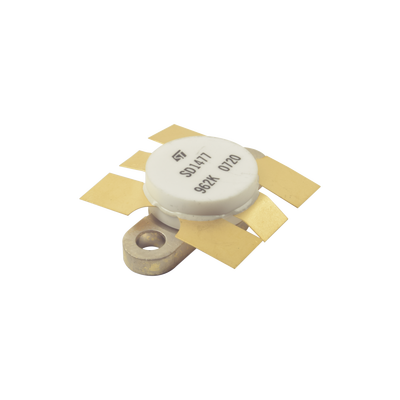

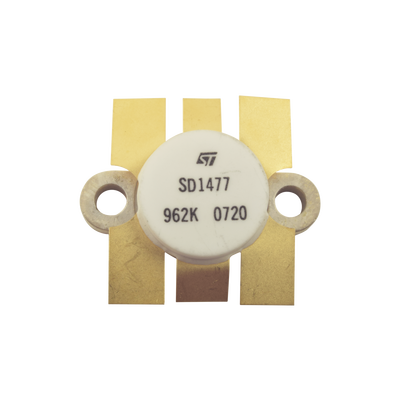

Transistor NPN de Silicón SD1477, 175 MHz, 12.5 Vcc, 100 Watt.
SKU: B2-160
$4,645.54
MXN IVA incluido
Págalo a meses
Desde $874.60/mes
· hasta 6 meses con tarjeta de crédito
Costo del financiamiento ya incluido en la mensualidad.
Garantía oficial: 2 años
¡Últimas 5 piezas!
Pago seguro:
Pago a meses con tarjeta de crédito
- 3 meses$1,680.42/mes
- 6 meses$874.60/mes
Mensualidad estimada sobre el total con IVA. Tarjetas participantes · sujeto a aprobación bancaria.
Producto con garantía oficial
¿Dudas antes de comprar? Te asesoramos por WhatsApp →
Envío gratis a todo México · 3 a 6 días hábiles
Devoluciones y garantía · 30 días
Soporte técnico RimeIT
Descripción técnica
Características Principales
- Transistor NPN de silicio para aplicaciones RF
- Frecuencia operativa de hasta 175 MHz
- Potencia de salida máxima de 100 vatios
- Voltaje de colector de 12.5 VCC
- Diseño robusto para alta eficiencia energética
- Sistemas de comunicación VHF
- Transmisores FM
- Amplificadores de potencia RF
- Frecuencia: 175 MHz
- Potencia de salida: 100 W
- Relación de ganancia: 6.0 dB
- Impedancia entrada: 1.5 - j 0.9 Ω
- Impedancia carga: 0.5 - j 1.0 Ω
- Voltaje colector-base: 36 V
- Voltaje colector-emisor: 18 V
- Voltaje emisor-base: 4.0 V
- Corriente colector: 20 A
- Disipación de potencia: 270 W
- Resistencia térmica (junto-case): 0.65 °C/W
- Temperatura de unión: +200 °C
- Temperatura almacenamiento: -65 a +150 °C
- Conexión colector: Perno
- Conexión base: Cable
- Conexión emisor: Cable
- Tipo de empaque: Sellado con epoxi
- Frecuencia: 175 MHz
- Voltaje de prueba: 12.5 VCC
- Potencia de entrada: 25 W
- Clase de operación: Clase C
Especificaciones técnicas
- Operación estable en banda VHF hasta 175 MHz para transmisores FM
- Potencia de salida de 100 W con ganancia de 6.0 dB en RF
- Impedancia optimizada: entrada 1.5-j0.9 Ω y carga 0.5-j1.0 Ω
- Disipación térmica de 270 W con resistencia térmica de 0.65 °C/W
- Voltajes de ruptura elevados: VCB 36 V, VCE 18 V, VEB 4.0 V
- Corriente de colector de 20 A para amplificadores de potencia RF
