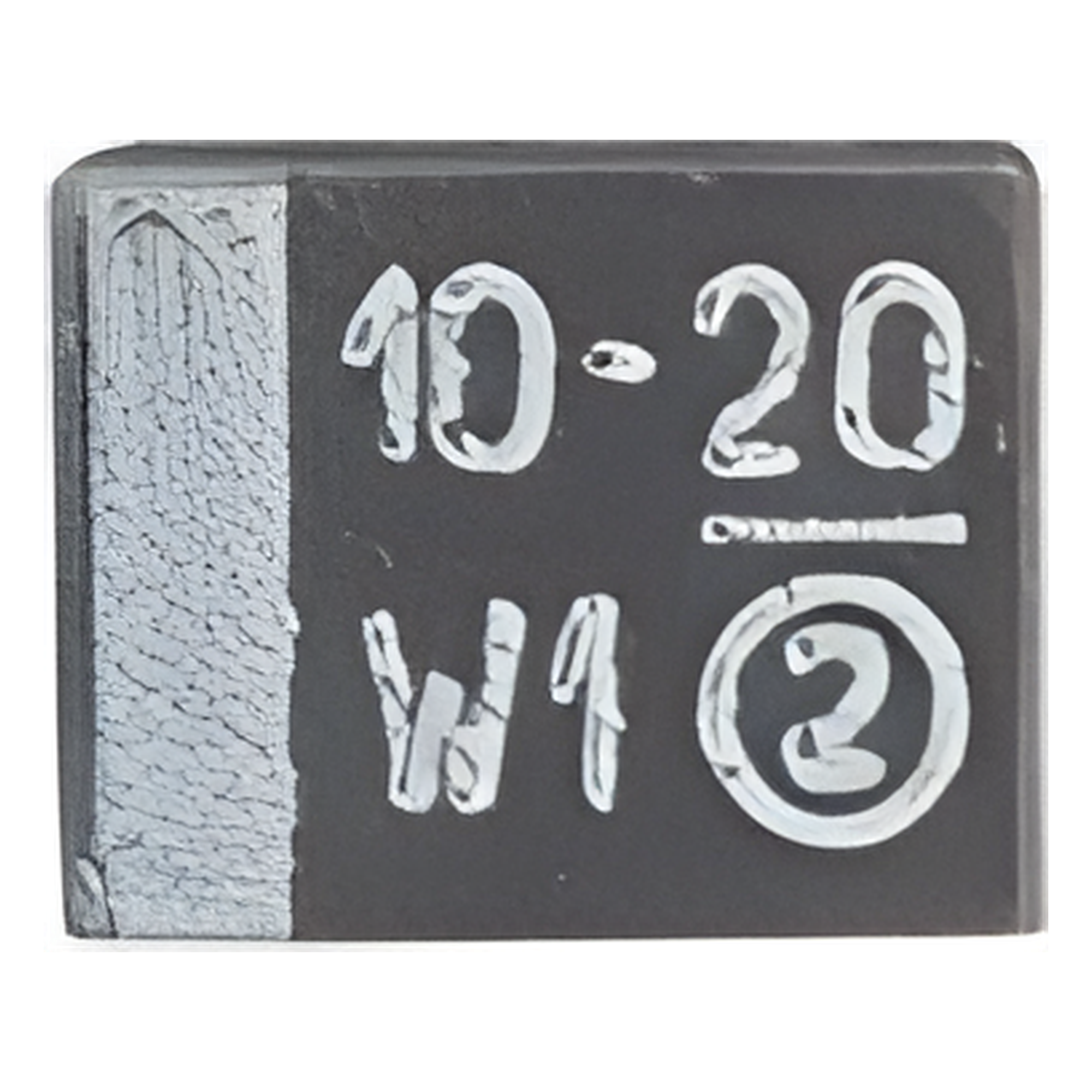

Capacitor de Tantalio SMD, 10 uFd, 20 Volt.

Características principales

• Capacitor de tantalio SMD compacto y eficiente
• Capacidad de 10 µF para aplicaciones de precisión
• Resistencia a voltaje de hasta 20 voltios
• Diseño SMD para montaje en superficie
• Ideal para circuitos de alta densidad

Especificaciones eléctricas

• Capacidad nominal: 10 µF
• Tolerancia: ± 20% (X0), ± 10% (X9), ± 5% (X5)
• Tensión nominal: 20 VDC
• Temperatura operativa: -55 °C a +125 °C
• Corriente de rizado: Hasta 0.29 A RMS (dependiendo del tamaño de caso)
• ESR: Desde 0.150 Ω (dependiendo del tamaño de caso)

Tamaño y Dimensiones

• Tamaño EIA: 3216-18 (A), 3528-21 (B), 6032-28 (C), 7343-31 (D), 7343-43 (E)
• Dimensiones (mm): 3.2x1.6x1.6 (A), 3.5x2.8x1.9 (B), 6.0x3.2x2.5 (C), 7.3x4.3x2.8 (D), 7.3x4.3x4.0 (E)

Terminaciones

• Estándar: Estaño mate 100%
• Disponible: Estaño/plomo

Opciones de Empaque

• 2TE3: Carrete de 7' (178 mm)
• 2WE3: Carrete de 13' (330 mm)
• 2DE3: Carrete de 7' (178 mm), empaque seco
• 2RE3: Carrete de 13' (330 mm), empaque seco
• 8T/8W/8D/8R: Opciones de empaque especial

Aplicaciones

• Fuentes de alimentación conmutadas
• Convertidores DC/DC
• Equipos industriales
• Infraestructura de telecomunicaciones
• Aplicaciones generales

Normas y Certificaciones

• Calificado bajo EIA-717
• Cumple con EIA-535-BAAC
• Nivel de sensibilidad a la humedad: Nivel 1
• Terminaciones compatibles con RoHS

Código de Orden

Ejemplo: 593D 107 X9 010 D 2WE3

• 593D: Serie
• 107: Capacidad (10 µF)
• X9: Tolerancia (±10%)
• 010: Tensión (10 V)
• D: Código de tamaño
• 2WE3: Terminaciones y empaque

Código de Marcado

• Incluye banda de polaridad (+), capacidad en µF y tensión nominal
• Código de voltaje en 'A' case
• Código de fecha de fabricación
• Marcado 'circled 2' de Vishay (si el espacio lo permite)

Guía de Derating

• Derating de voltaje requerido sobre +85 °C
• Consultar 'Typical Performance Characteristics' para detalles
