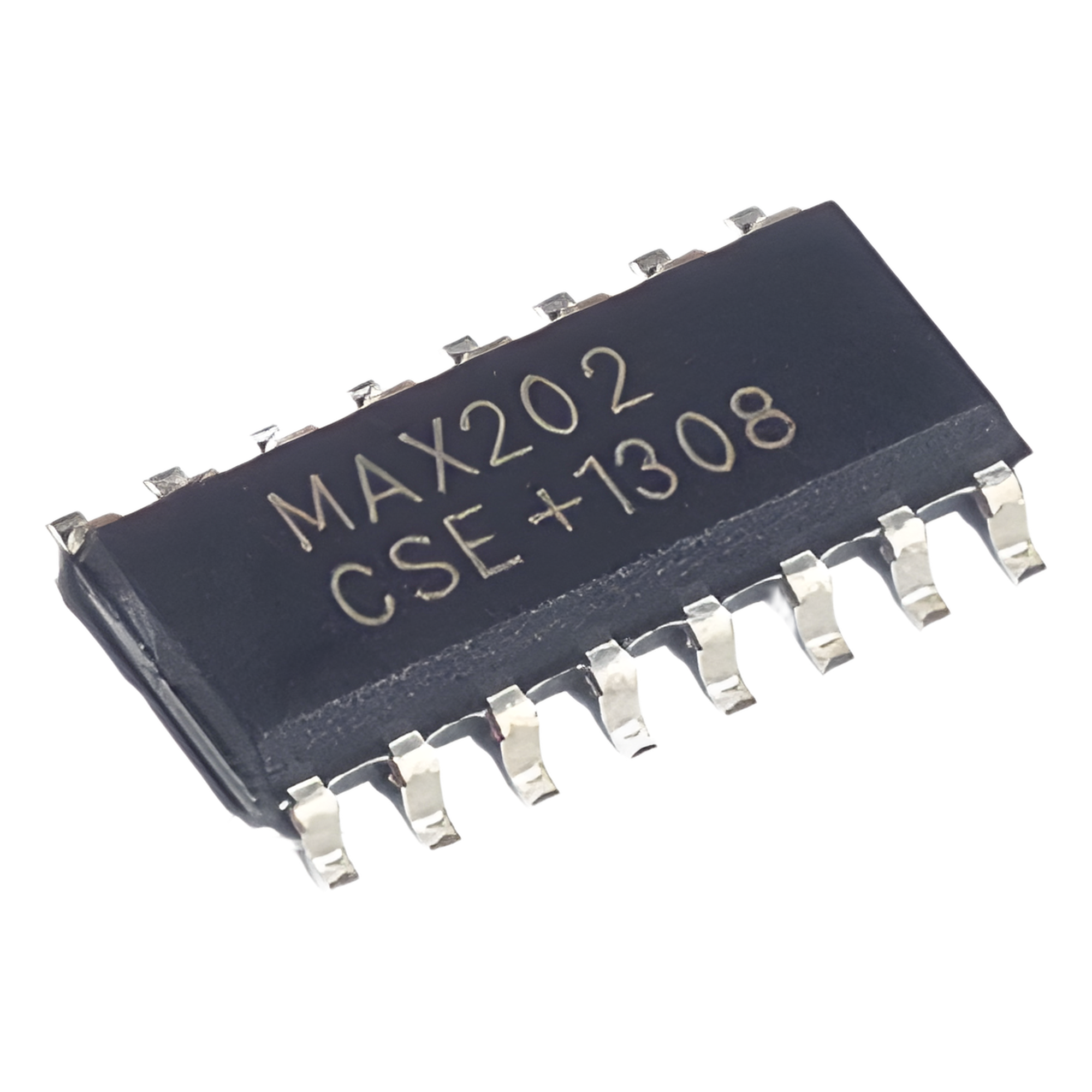

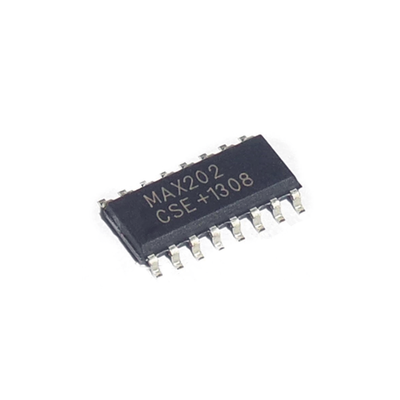

Circuito Integrado, Tranceptor +5 V RS-232, 2 Drivers, 2 Receivers, SOIC16.

Características Principales Tranceptor RS-232 con alimentación de +5 V Embalaje SOIC16 para fácil instalación Incluye 2 drivers y 2 receptores Operación eficiente con baja potencia Diseño compacto para aplicaciones integrales Especificaciones Técnicas Tensión de alimentación: +5V ±10% Número de drivers: 2 Número de receptores: 2 Velocidad máxima de datos: 120 kbps Corriente de alimentación: 11-20 mA (típico) Temperatura de operación: 0°C a +70°C Resistencia de entrada RS-232: 3-7 kΩ Umbral de entrada del receptor: 0.8V (bajo), 1.7V (alto) Histeresis de entrada RS-232: 0.2-1.0V Tensión de salida del driver: ±5V (mínimo), ±8V (típico) Resistencia de salida del driver: 300Ω Beneficios Circuito de bomba de carga integrado Elimina la necesidad de una fuente de alimentación bipolar ±12V Permite operación con una sola fuente de alimentación Ahorro de espacio en PCB Bajo consumo de potencia Modo de apagado con consumo de 1-10 µA Embalaje SOIC16 que ahorra espacio Aplicaciones Equipos de medición portátiles Instrumentación de campo Equipos de diagnóstico portátiles Sistemas de adquisición de datos Interfaces industriales Sistemas de control de procesos Protección y Límites Protección contra sobrecorriente Protección contra cortocircuitos Inmunidad a ruido mejorada Rango de tensión de entrada RS-232: ±30V Rango de tensión de entrada lógica: -0.3V a (VCC + 0.3V) Rango de tensión de salida del driver: (V+ + 0.3V) a (V- - 0.3V) Rango de temperatura de almacenamiento: -65°C a +160°C Detalles Técnicos Embalaje: SOIC16 Capacitores externos: 0.1µF (requeridos) Impedancia de salida del driver: 300Ω Corriente de fuga de salida: ±10 µA (máx.) Tiempo de habilitación: 600 ns Tiempo de deshabilitación: 200 ns Histeresis del receptor: 0.5V (típico) Resistencia de entrada del receptor: 3-7 kΩ Umbral de voltaje de entrada lógica: 0.8V (bajo), 2.0V (alto) Corriente de pull-up: 15-200 µA Condiciones Máximas VCC: -0.3V a +6V V+: (VCC - 0.3V) a +14V V-: +0.3V a -14V Corriente de alimentación: 11-20 mA (típico) Corriente de cortocircuito: ±10 a ±60 mA Temperatura de operación: 0°C a +70°C Temperatura de almacenamiento: -65°C a +160°C Temperatura de soldadura: +300°C (máx.) Selector de Modelo Parámetro MAX202 Tensión de alimentación +5V ±10% Número de drivers 2 Número de receptores 2 Modo de apagado No Capacitores externos 0.1µF Comparación con Serie MAX Característica MAX202 MAX203 MAX205 Drivers 2 2 2 Receptores 2 2 2 Modo apagado No No Sí Capacitores externos 0.1µF Ninguno 0.1µF Paquete SOIC16 SOIC16 SOIC16 Funcionamiento El MAX202CSEND es un tranceptor RS-232 que utiliza circuitos de bomba de carga integrados para convertir una única fuente de +5V en tensiones duales ±10V necesarias para la interfaz RS-232. El dispositivo contiene dos controladores (transmisores) y dos receptores que cumplen con las especificaciones EIA/TIA-232E y V.28. Los transmisores mantienen niveles de salida ±5V a velocidades de datos superiores a 120kbps cuando se cargan según la especificación EIA/TIA-232E. Los receptores tienen umbrales de entrada de 0.8V (bajo) y 1.7V (alto), lo que permite compatibilidad con niveles lógicos TTL/CMOS y mejora el margen de ruido para señales RS-232. El dispositivo incluye capacitores de 0.1µF para la generación de voltaje y está disponible en un paquete SOIC16 que ahorra espacio en la placa de circuito. Los transmisores invertidos incluyen resistencias de pull-up internas que fuerzan las salidas no utilizadas a nivel bajo cuando están abiertas. Modo de Apagado El MAX202CSEND no incluye modo de apagado (SHDN) en su versión estándar, a diferencia de otros modelos en la serie MAX. Sin embargo, otros dispositivos similares en la familia MAX200–MAX209/MAX211/MAX213 incluyen un modo de bajo consumo que puede consumir desde 1µA hasta 10µA. En modo de apagado, las salidas de los transmisores se desactivan y su corriente de fuga es inferior a 1mA, incluso si la salida del transmisor se impone entre 0V y (VCC + 6V). Por debajo de -0.5V, la salida del transmisor se clampa a tierra con una impedancia en serie de 1kΩ. Los receptores del MAX202CSEND no se ven afectados por un modo de apagado ya que no está implementado en este modelo. En otros modelos con modo de apagado, todos los receptores excepto R4 y R5 se ponen en estado de alta impedancia. Compatibilidad El MAX202CSEND es compatible con la norma RS-232 y V.28, permitiendo su uso en aplicaciones industriales y de comunicaciones de datos. Sus salidas RS-232 pueden manejar cargas de hasta ±10mA con una resistencia de salida de 300Ω. El dispositivo soporta un rango de tensión de entrada RS-232 de ±30V, lo que proporciona una excelente inmunidad a transitorios y ruido. La histeresis de 0.5V en los receptores asegura transiciones limpias incluso con señales de entrada lentas o con ruido.

Base: MAX202CSE-ND
