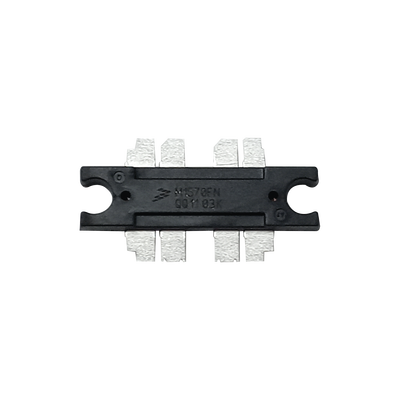

Transistor de Potencia para PA61ACRSF (MRF1570N).

Características Principales

• Frecuencia de operación: Hasta 470 MHz
• Potencia de salida: 70 Watts
• Tensión de alimentación: 12.5 Vdc
• Ganancia: 11.5 dB
• Eficiencia: 60%
• Tecnología: MOSFET de canal N lateral
• Capacidad para manejar VSWR de 20:1
• Paquete plástico capaz de 200°C
• Cumple con RoHS (sufijo N para terminales libres de plomo)

Aplicaciones

• Equipos de comunicación móvil FM
• Amplificadores de señal RF
• Equipos industriales y comerciales
• Sistemas de radiofrecuencia

Características de Diseño

• Estabilidad térmica excelente
• Parámetros de impedancia equivalente en serie
• Disponibilidad de información del amplificador de demostración
• Paquete plástico TO-272-8
• Disponible en formato de cinta y carrete (500 unidades por carrete de 44 mm)

Ratings Máximos

• Voltage D-S: +0.5 a +40 Vdc
• Voltage G-S: ±20 Vdc
• Disipación: 165 W @ 25°C
• Derating: 0.5 W/°C sobre 25°C
• T. Almacenamiento: -65 a +150 °C
• T. Unión: 200 °C

Características Térmicas

• RθJC: 0.29 °C/W

Protección ESD

• Modelo Humano: Clase 1 (Mínimo)
• Modelo Máquina: M2 (Mínimo)
• Modelo Carga Dispositivo: C2 (Mínimo)

Sensibilidad a la Humedad

• Estándar: JESD22-A113, IPC/JEDEC J-STD-020
• Nivel: 3
• Temperatura pico: 260 °C

Características OFF

• IDSS: Máx 1 μA (VDS = 60 Vdc, VGS = 0 Vdc)

Características ON

• VGS(th): 1 a 3 Vdc (VDS = 12.5 Vdc, ID = 0.8 mAdc)
• VDS(on): Máx 1 Vdc (VGS = 10 Vdc, ID = 2.0 Adc)

Características Dinámicas

• Ciss: Máx 500 pF
• Coss: Máx 250 pF
• Crss: Máx 35 pF

Características RF

• Ganancia: 11.5 dB
• Eficiencia: 60%

Frecuencias de Operación

• 135-175 MHz
• 400-470 MHz
• 450-520 MHz

Configuración del Amplificador

• Amplificador de fuente común
• Polarización de compuerta y drenaje
• Redes de entrada/salida con microstrip
• Componentes pasivos de RF

Condiciones de Prueba

• VDD = 12.5 Vdc
• IDQ = 800 mA
• Frecuencia de prueba: 470 MHz
• Pout = 70 W
• Pin = 36-38 dBm

Componentes de Prueba

• Condensadores de chip de 100 mil
• Inductores de 1 a 2 vueltas
• Resistencias de chip (1206)
• Beads de ferrita
• Microstrip de diferentes dimensiones
• Condensadores electrolíticos

Condiciones Ambientales

• Temperatura de prueba: 25°C
• Temperatura de almacenamiento: -65 a +150 °C
• Temperatura de operación: Hasta 200 °C
