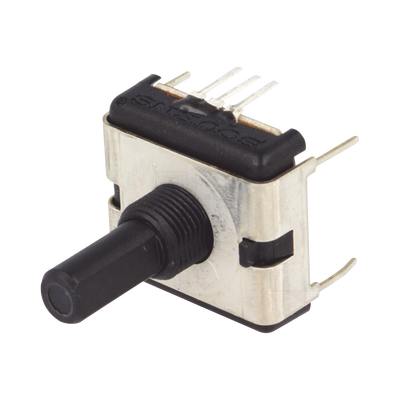

Potenciómetro Cuadrado de 22 mm, 5 k Ohm, 3/4 Watt, 1 Vuelta, para Montaje en Panel del Monitor de Servicio R2600-D.

Características Principales

• Potenciómetro cuadrado de 22 mm compacto
• Resistencia de 5 k ohm para precisión
• Capacidad de 3/4 watt alta durabilidad
• 1 vuelta para ajuste preciso
• Diseñado para montaje en panel R2600-D

Características Eléctricas

• Rango de Resistencia: 500 ohms a 1 megohm (Lineal), 1 K ohms a 500 K ohms (Audio)
• Tolerancia: ±20%
• Linealidad Independiente: ±5%
• Resistencia Mínima: 5 ohms máximo
• Ángulo Eléctrico: 270° ±5°
• Variación de Resistencia de Contacto: 7% de la resistencia total
• Resolución Teórica: Infinita

Características Ambientales

• Rango de Temperatura: +1°C a +125°C
• Almacenamiento: -40°C a +125°C
• Coeficiente Térmico: ±1000 ppm/°C
• Vibración: 20G
• Resistencia a la Humedad: MIL-STD-202, Método 103, Condición B
• Protección (IP): IP40

Durabilidad

• Vida Mecánica: 50,000 ciclos sin carga
• Carga: 1,000 horas a potencia nominal
• Resistencia a Golpes: 50G
• Par: 0.18 a 1.06 N-cm (0.25 a 1.5 oz.-in.)

Características Mecánicas

• Ángulo Mecánico: 300° ±5°
• Par de Inicio: 0.5-1.5 N-cm (0.75-2.25 oz.-in.)
• Peso: 21g (0.75 oz.) máximo
• Terminales: Pines PC

Opciones de Montaje

• Soportes Disponibles: 1 por defecto
• Detentes: Centro, 10, 20, 30, ninguno
• Diámetro: 22.2 ±0.25 mm

Opciones de Taper

• Lineal: ±20% CP
• Audio: ±20% CCW

Especificaciones de Soldadura

• Soldadura Manual: 370°C (700°F) máx. por 3 segundos
• Soldadura por Onda: 260°C (500°F) máx. por 5 segundos

Información de Pedido

• Código RoHS: L - Compatível
• Estilo de Eje: J
• Longitud de Eje: 24 - 3/4' (19 mm)
• Taper: B - Lineal
• Versión: A - ±20% CP
• Resistencia: B502 - 5 KΩ

Las especificaciones están sujetas a cambio sin previo aviso. Los usuarios deben verificar el rendimiento real del dispositivo en sus aplicaciones específicas.
