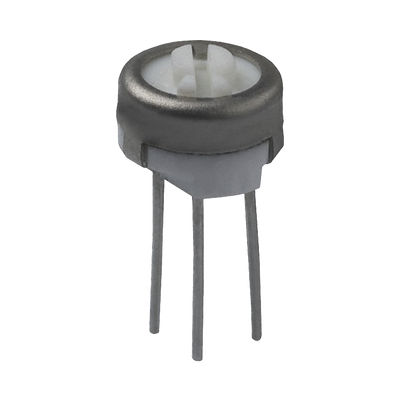

Potenciómetro Cermet Trimer de 200k Ohm, 1 Vuelta, 0.250" Diam., 0.5 Watt, Terminales para PCB.

Características Principales

• Potenciómetro cermet trimer de 200k ohm
• 1 vuelta para ajuste preciso
• Diámetro de 0.250' para encaje compacto
• Potencia nominal de 0.5 watt
• Terminales diseñados para montaje en PCB

Especificaciones Eléctricas

• Rango de Resistencia: 10Ω a 1MΩ
• Tolerancia: ±10% estándar
• Resolución: Infinita
• Resistencia de Contacto: 0.46Ω ±0.05Ω
• Estabilidad de Contacto: ±0.05% (3 ciclos)
• Resistencia de Ajuste: ±0.15%
• Resistencia de Aislamiento: 1,000MΩ mín. a 500Vdc
• Resistencia de Dieléctrico: 600VAC a nivel del mar
• Tensión Máxima: 300Vdc

Especificaciones Mecánicas

• Ángulo de Ajuste: 240° nominal
• Ángulo Mecánico: 260° nominal
• Par de Rotación: 5.0 oz-in. máximo
• Resistencia al Par: 5.0 oz-in. mínimo
• Material de Terminales: Pines soldables
• Peso: 0.02 oz
• Diámetro: 0.250' ±0.020' (6.35mm ±0.51mm)

Especificaciones Térmicas

• Rango de Temperatura: -55°C a +150°C
• Coeficiente Térmico: ±100 ppm/°C
• Clasificación de Sellado: Prueba con Fluorinert a 85°C
• Disipación de Potencia: 0.5W a 85°C
• Disipación a 150°C: 0W

Durabilidad

• Vida Mecánica: 1,000 horas
• Vida Rotacional: 200 ciclos
• Vibración: 30G (1% ΔTR; 1% ΔVR)
• Choque: 100G (1% ΔTR; 1% ΔVR)
• Humedad: MIL-STD-202 Método 103

Opciones y Marcado

• Estilo de Empaque: 50 piezas por tubo
• Herramienta de Ajuste: H-90
• Terminales: Opciones estándar disponibles
• Revestimiento: 100% estaño (RoHS) o 90/10 estaño/plomo
• Identificación: Marca del fabricante, código de resistencia, fecha y modelo

Aplicaciones

• Ajuste de precisión en equipos industriales
• Electrónica de control y automatización
• Instrumentación y medición
• Sistemas de telecomunicaciones
• Electrónica automotriz

Estándares y Certificaciones

• Conforme a RoHS (directiva 2015/863)
• Lista en QPL para estilo RJ50 según MIL-PRF-22097
• Versión High-Rel bajo MIL-PRF-39035
• Cumple con especificación EIA 468
• Empaque antielectrostático ANSI/ESD 5541-2003

Notas de Seguridad

Este producto contiene químicos reconocidos por el estado de California como causantes de cáncer y daño reproductivo. Para más información visite: www.P65Warnings.ca.gov
