Electrodo de Puesta a Tierra con Capacidad máxima de 1000A

Los electrodos de puesta a tierra marca TOTAL GROUND deben ser instalados en conjunto con nuestro compuesto mejorador de tierra para asegurar una resistencia menor a 2 Ohm (en la mayoría de los casos) y una instalación libre de mantenimiento correctivo hasta por 20 años.

Los electrodos magnetoactivos incluyen una brújula y nivel para asegurar una integración profesional.

CARACTERÍSTICASElectrodo

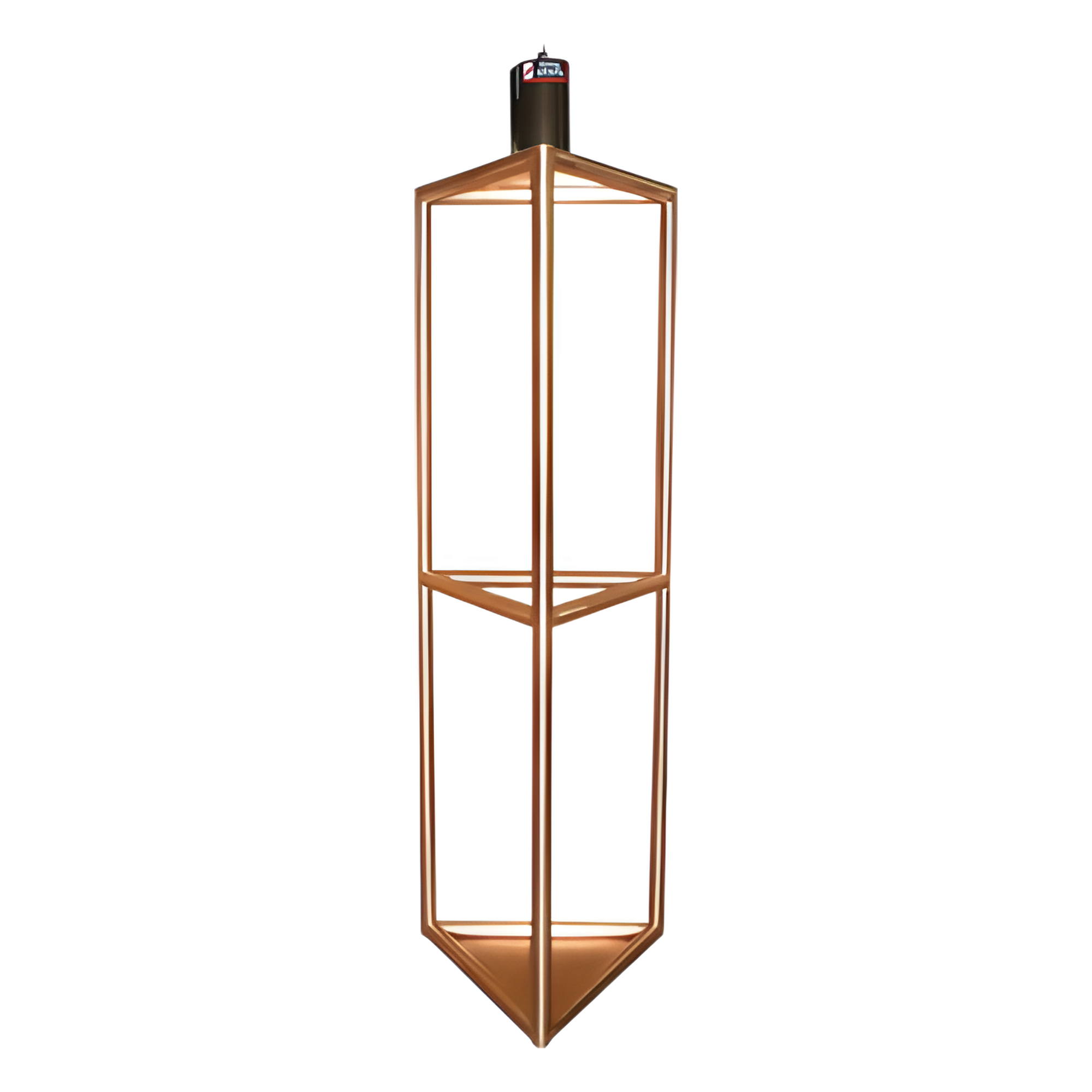

Electrodo de puesta a tierra marca TOTAL GROUND modelo TG-1000. Elaborado de cobre electrolítico altamente conductivo, tratado especialmente para retardar los efectos de la corrosión.

Características

• Diseñados en forma de delta tubular.
• Soldadura con cobre electrolítico.
• Dimensiones 180 x 58 cm.

Filtro LCR

Incluye bobina LCR (inductivo, capacitivo y resistivo) montada en estructura.

DESCRIPCIÓN

• Unidad de Medida: Individual.
• Descripción: Electrodo Magnetoactivo.
• Capacidad: 1000 Amperes.

APLICACIONES RECOMENDADAS

El electrodo TG-1000 se utiliza para la puesta a tierra de:

• Plantas industriales.
• Transformadores. Consultar Guía de Selección.
• Sistemas de pararrayos.

Incluye los siguientes componentesCantidadModeloDescripción1TG1000Electrodo.1--Brújula y nivel.1--Filtro LCR.Accesorios complementarios (No incluido)CantidadModeloDescripción1ANTIOXSpray protector para conectores.5TGCR14Conector de Bronce.2TGAB21Conector de Varilla.1S1010Registro para electrodo.1SLY346BLKCable de cobre recubierto THW-SL Calibre 2/0 AWG.1TGBUSG10Barra de unión de 7-7/8' x 2' x 1/4' con aisladores de 1000A de capacidad.1TGBUE10Barra de unión y distribución de hilos.8H20HMSaco de 11 Kg de mejorador de suelo.1TGC04Acoplador.Curso Básico para Selección e Implementación de Sistemas de ProtecciónWebinars de Sistemas de Puesta a Tierra y PararrayosWEBINAR2: INSTALACIÓN DE TIERRAS FÍSICAS Y PARARRAYOS.WEBINAR2: INSTALACIÓN DE TIERRAS FÍSICAS Y PARARRAYOS.WEBINAR3: SISTEMAS DE PARARRAYO TOTAL GROUND.
