Kit de Centro de Carga Para Corriente Directa, Breaker de hasta 800 Vcc de 40 A con Supresor de Descargas Atmosféricas.
En existencia · 354 disponibles
Pago a meses con tarjeta de crédito
- 3 meses$719.14/mes
- 6 meses$374.27/mes
Mensualidad estimada sobre el total con IVA. Tarjetas participantes · sujeto a aprobación bancaria.
Descripción técnica
El uso del KIT es recomendado en sistemas fotovoltaicos para protección de corriente directa, su principal aplicación son los sistemas de interconexión entre la cadena de paneles solares y el inversor central, la pastilla térmica es de 800 Vcc en 40 A de 2 polos, donde se pretende proteger el positivo y el negativo del arreglo.

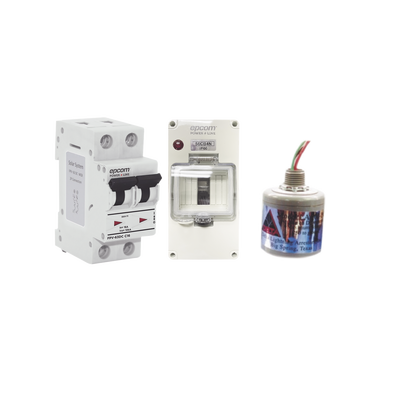

Contenido del Kit- LA302DC
- FPV632PC40
- F56CB4N
- Varistor de Óxido de Silicio
- Número ilimitado de protecciones
- Tiempo de respuesta de 5 nanosegundos
Cuando exista una descarga atmosférica, el supresor recibirá el daño; cuando la descarga sea directa, de mayor intensidad que la indicada en la ficha técnica y tenga suficiente calor y tensión acumulada, el supresor abrirá un orificio de aproximadamente una pulgada en el inferior del bote y expulsará silicio caliente y trozos de plástico, realizando su máxima función de bloqueo y protegiendo el circuito. Instale el bote fuera del gabinete como muestran las imágenes.
InstalaciónEn un sistema de interconexión se hace la instalación en la pastilla térmica donde llegan los módulos en el inversor, respetando los colores y polaridades como la imagen. En microinversores se puede omitir.
AplicacionesUso recomendado en sistemas fotovoltaicos para protección de corriente directa. Use este restrictor de picos de voltaje antes del regulador en su sistema fotovoltaico. Así evitará daños debido a picos de corriente originados por descargas eléctricas inesperadas.
Supresores para Corriente AlternaEn corriente alterna se observa otro supresor (especial para corriente alterna) modelo LA302R
DocumentaciónEspecificaciones técnicas
- Protección simultánea de positivo y negativo en sistemas fotovoltaicos
- Tiempo de respuesta de 5 ns para supresión ultrarrápida de transitorios
- Diseño expulsivo para protección extrema contra descargas atmosféricas directas
- Varistor de óxido de silicio con capacidad ilimitada de protecciones repetidas
- Breaker térmico 800 VCC 40 A de 2 polos para interconexión panel-inversor
- Kit completo con gabinete, breaker y supresor listo para instalación
