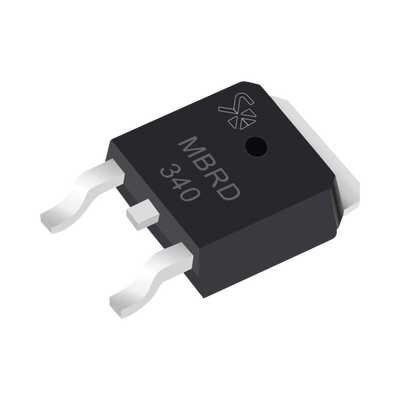

Diodo Rectificador Schottky / 3A / 40V PIV / SMD DPAK / Ánodo Dual

Diodo rectificador Schottky diseñado para aplicaciones de fuentes de alimentación conmutadas y rectificación de alta eficiencia. Integra configuración de ánodo dual en encapsulado DPAK para montaje superficial, permitiendo implementaciones compactas de rectificación dual. Ofrece caída de tensión directa ultrabaja de 0.6V a corriente nominal, minimizando pérdidas por conducción. Su arquitectura Schottky garantiza velocidad de conmutación superior, ideal para frecuencias elevadas en convertidores DC-DC y supresores de retroceso.

• Baja caída de tensión directa: 0.6V (3A, +25°C)
• Voltaje inverso máximo (VR): 40V
• Encapsulado DPAK para montaje SMD
• Configuración de ánodo dual integrada
• Conmutación rápida para aplicaciones de alta frecuencia
• Rango de temperatura de unión: -65°C a +175°C

Corriente promedio rectificada: 3A (TC = +125°C)

Corriente de pico repetitiva: 6A (onda cuadrada, 50% duty cycle)

Corriente de sobrecarga no repetitiva: 75A (medio ciclo, 60Hz)

Corriente inversa de pico (IRRM): 1A (2μs, 1kHz)

Voltaje inverso pico máximo (VRRM): 40V

Tensión directa máxima (VF): 0.6V (3A, +25°C)

Tensión directa máxima (VF): 0.625V (6A, +125°C)

Corriente inversa máxima (IR): 0.2mA (40V, +25°C)

Encapsulado: DPAK (TO-252AA)

Montaje: Superficial SMD

Temperatura de unión (TJ): -65°C a +175°C

Configuración: Ánodo dual
