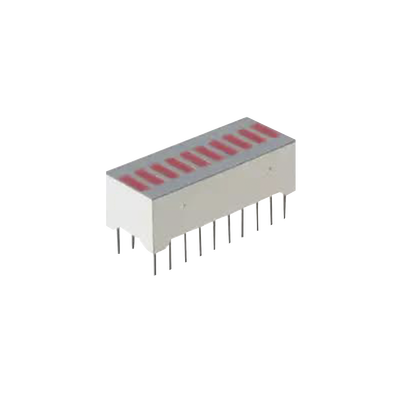

Barra Gráfica LED / 10 Segmentos Rojos / 0.3 Pulgadas DIP / 750 mW Máximo / -40°C a +85°C / 500 ns

Barra gráfica LED de 10 segmentos en color rojo, diseñada para aplicaciones de visualización de nivel en instrumentación electrónica, medidores de tensión e indicadores de audio. Su arquitectura end-stackable permite concatenar múltiples unidades para formar barras de mayor longitud sin interrupciones visuales. El dispositivo opera con conmutación de 500 nanosegundos, facilitando la representación de señales variables en tiempo real. Compatible con el controlador LM3914 y técnicas de soldadura estándar, simplifica su integración en diseños existentes. Su rango de temperatura extendido de -40°C a +85°C garantiza desempeño estable en entornos industriales exigentes.

Características Generales

• 10 segmentos LED rojos de alta intensidad luminosa
• Diseño end-stackable para múltiples unidades
• Consumo máximo: 750 mW a 25°C
• Corriente por segmento: 30 mA máximo
• Tensión inversa por segmento: 6.0 V
• Rango operativo: -40°C a +85°C
• Tiempo de conmutación: 500 ns
• Compatibilidad con LM3914
• Espaciado DIP estándar de 0.3 pulgadas

Desempeño Óptico y EléctricoSegmentos10 LED rojosIntensidad luminosa510-1800 µcd (a 10 mA)Tensión directa2.2 V típico (a 10 mA)Resistencia dinámica26 Ω (a 20 mA)Capacitancia35 pF (a 0 V, 1 MHz)Tiempo de conmutación500 nsEspecificaciones Físicas y AmbientalesDimensiones0.3 pulgadas DIP lead spacingDiseño mecánicoEnd-stackableConsumo máximo750 mW (a 25°C)Corriente máxima por segmento30 mATensión inversa por segmento6.0 VTemperatura operación-40°C a +85°CTemperatura almacenamiento-40°C a +85°CAplicaciones Típicas

• Indicadores de nivel de audio
• Medidores de tensión
• Sistemas de visualización industrial
• Instrumentación electrónica

Compatibilidad

• Controlador LM3914
• Técnicas de soldadura estándar
