Amplificador MMIC Monolítico / DC-1 GHz / Ganancia 31.5 dB / 50 Ω / Bajo Consumo 36 mA / Encapsulado Compacto
Amplificador monolítico MMIC diseñado para aplicaciones de RF en el rango de DC a 1 GHz.
Pago a meses con tarjeta de crédito en compras desde $300.
Descripción técnica
Amplificador monolítico MMIC diseñado para aplicaciones de RF en el rango de DC a 1 GHz. Integra acoplamiento de impedancia a 50 Ω de forma interna, eliminando la necesidad de componentes externos de adaptación. Ofrece alta ganancia plana con excelente estabilidad térmica y baja figura de ruido, optimizado para sistemas de comunicación, instrumentación y equipos de prueba donde se requiere linealidad y eficiencia energética. Su bajo voltaje de operación y protección contra transitorios simplifican el diseño de la etapa de alimentación.
Características Generales- Amplificador monolítico MMIC
- Rango de frecuencia: DC-1 GHz
- Bajo voltaje de operación (3.7 V típico)
- Baja disipación de potencia
- Puede eliminar la necesidad de inductor de RF (RFC)
- Alta ganancia: 31.5 dB a 0.1 GHz
- Impedancia internamente acoplada a 50 Ω
- Bajo ruido
- Estabilidad mejorada
- Protección contra transitorios de alimentación
- Conformidad RoHS
- Aguanta lavado acuoso
- Rango de frecuencia: DC-1 GHz
- Ganancia: 31.5 dB a 0.1 GHz / 25 dB a 1 GHz
- Retorno de entrada: 15.5 dB
- Retorno de salida: 11 dB
- Potencia de salida @ 1 dB compresión: +12.5 dBm a 1 GHz
- IP3 de salida: +25 dBm a 1 GHz
- Figura de ruido: 3.1 dB a 1 GHz
- Corriente operativa recomendada: 36 mA
- Voltaje de operación: 3.2-4.2 V (3.7 V típico)
- Encapsulado: VV105 (micro-X)
- Impedancia: 50 Ω internamente acoplada
- Bajo consumo: 36 mA operativo
- Conformidad RoHS
- Compatible con lavado acuoso

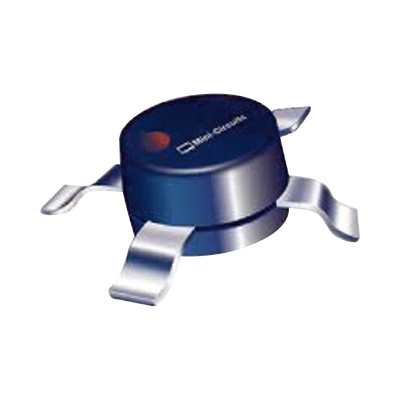

- Amplificador MMIC MAR-8A en encapsulado VV105
¿Para qué sirve? · Misceláneo
Para ponerte en contexto con números reales: en RimeIT hay 138 modelos de misceláneo publicados de marcas como SYSCOM, SYSCOM PARTS y RAMSEY, en un rango que va desde $0.79 hasta $8,426.36 MXN +IVA.
Ver la guía completa de Misceláneo →Especificaciones técnicas
- Ganancia de 31.5 dB a 100 MHz con alta estabilidad térmica
- Figura de ruido 3.1 dB a 1 GHz para señales limpias
- Impedancia 50 Ω internamente acoplada sin componentes externos
- Consumo reducido de 36 mA con voltaje típico de 3.7 V
- Protección integrada contra transitorios de alimentación
- Encapsulado micro-X compacto compatible con lavado acuoso
