Control de gas SmartValve para encendido intermitente por piloto de superficie caliente, con secuencia de prueba cronometrada de 90 segundos

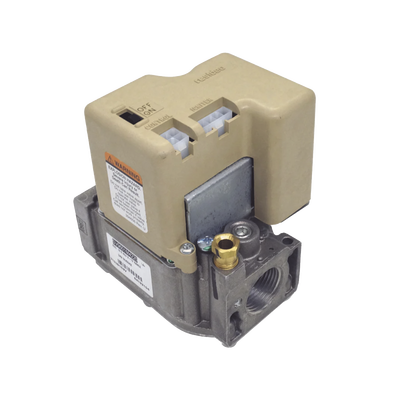

El SV9601M4225/B es un control de gas de la familia SmartValve de Resideo que combina en una sola unidad el control de flujo de gas y la secuenciación electrónica del piloto de encendido intermitente por superficie caliente. Es directamente compatible con los quemadores piloto intermitentes Q3450 y Q3480 usados en los controles originales del aparato. Se emplea en una amplia gama de equipos a gas, entre ellos hornos residenciales, hornos de techo, calderas residenciales, calefactores unitarios, calefactores infrarrojos, calefactores portátiles y unidades de cocina comercial. La aplicación específica del sistema SmartValve es responsabilidad del fabricante del aparato.

Características principales

• Combina control de flujo de gas y secuenciación de piloto intermitente en una sola unidad
• Compatible con los quemadores piloto Q3450 y Q3480
• Secuencia de encendido con prueba cronometrada de 90 segundos y reintento continuo
• Para hornos residenciales, calderas, calefactores unitarios e infrarrojos, entre otros
• Entrada y salida de 3/4 de pulgada NPT
• Rango de temperatura ambiente de -40°C a 79°C
• Capacidad de flujo de 30 a 415 ft³/hr (0.8 a 11.8 m³/h)

Especificaciones técnicasTipo de productoControl de gas SmartValve (piloto intermitente)Dimensiones81 x 124 x 104 mm (ancho x alto x largo)Entrada/salida3/4 pulg. NPT x 3/4 pulg. NPTAlimentación24 Vca, 50/60 HzTiempo de prueba de encendido90 segundosRespuesta a falla de llama1.6 segundos a 3 µARango de temperatura ambiente-40°C a 79°CCapacidad de flujo30 a 415 ft³/hr (0.8 a 11.8 m³/h)
