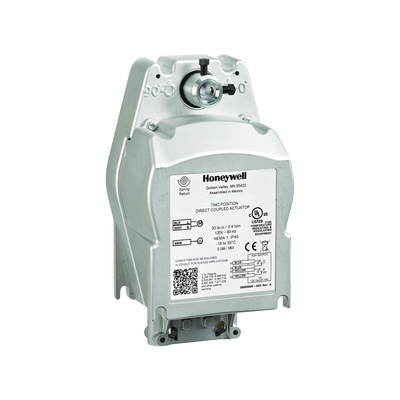

Actuador de dos posiciones de acción rápida con retorno por resorte, 120 VAC, para compuertas de humo y fuego

El MS4109F1010 es un actuador de dos posiciones de acción rápida, de acoplamiento directo (DCA) y retorno por resorte, para el control todo/nada de compuertas contra incendio y humo. Acepta una señal de encendido/apagado de un controlador de un solo polo y un solo tiro (SPST) y su montaje reversible permite la rotación del resorte en sentido horario (CW) o antihorario (CCW). Está diseñado para operar de forma confiable en sistemas de control de humo listados UL555S hasta 350°F, en cumplimiento con los códigos NFPA 90A, 92A y 92B.

Características principales

• Acoplamiento directo (DCA) para control todo/nada de compuertas de humo y fuego
• Alimentación de 120 VAC, señal de control SPST (Serie 40)
• Retorno por resorte con apertura y cierre en 15 segundos
• Torque de 80 lb-in (9 N·m) a 350°F, bloqueo máximo de 240 lb-in (27 N·m)
• Montaje reversible en rotación horaria o antihoraria del resorte
• Ángulo de rotación de 95° ± 3°, sin necesidad de fines de carrera
• Certificado para sistemas de control de humo UL555S hasta 350°F

Especificaciones técnicasAlimentación120 VAC ±10%, 50/60 HzTorque a 350°F80 lb-in (9 N·m)Torque máximo de bloqueo240 lb-in (27 N·m)Tiempo de apertura/cierre15 segundosÁngulo de rotación95° ± 3°Peso5 lb (2.3 kg)Grado de protecciónNEMA1 / IP40CertificaciónUL555S hasta 350°F; UL/cUL opcional
