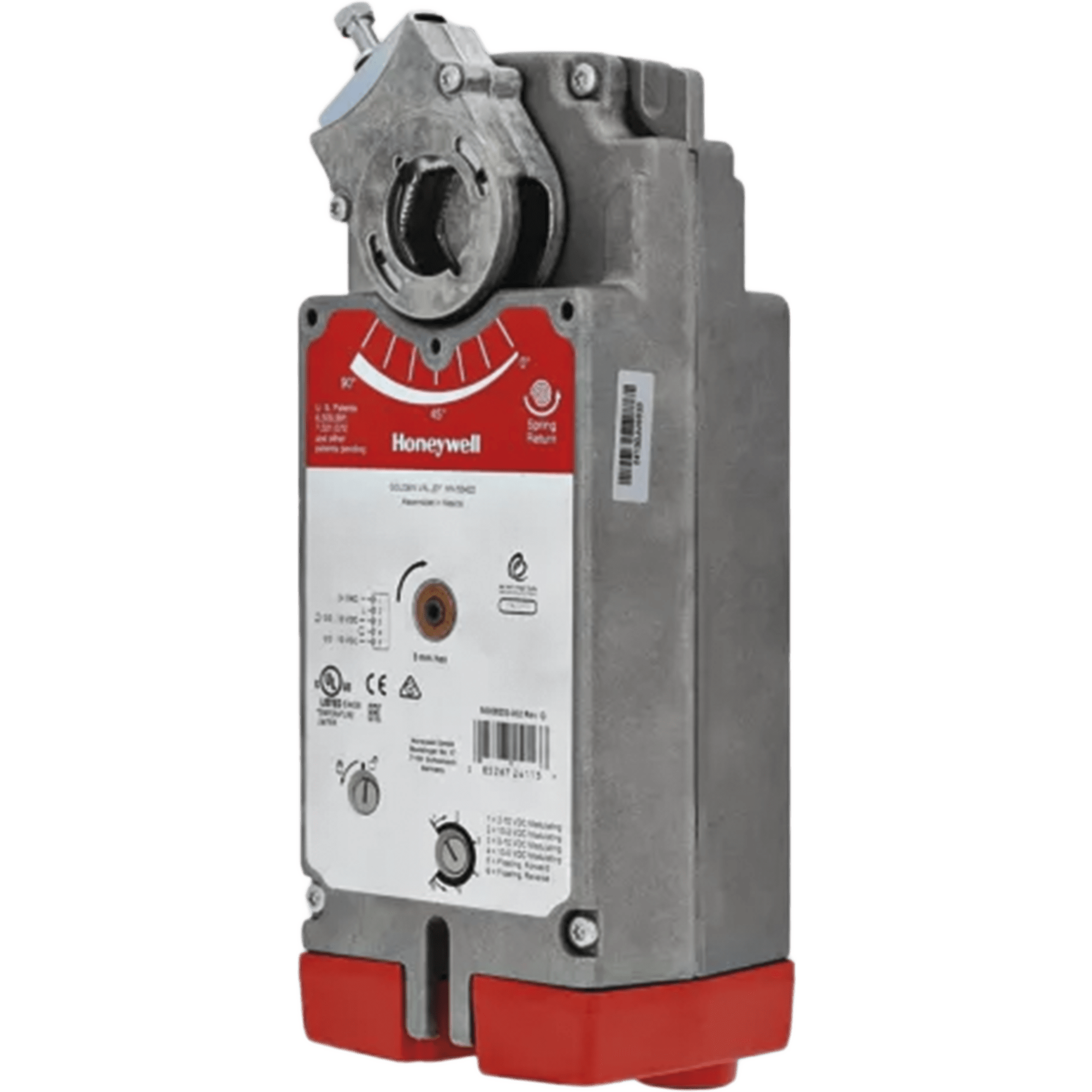

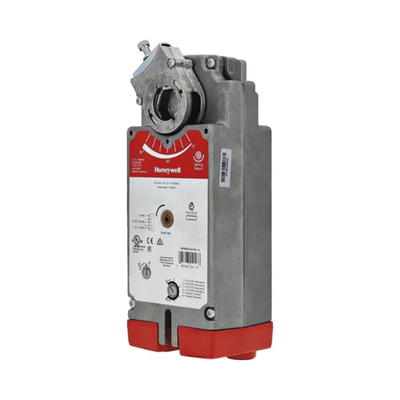

Actuador giratorio de acople directo con retorno de resorte, 175 lb-in (20 Nm), para damper HVAC

El MS7520A2007/U es un actuador giratorio de acople directo con retorno de resorte (fail-safe), con un par nominal de 175 lb-in (20 Nm), utilizado en sistemas de calefacción, ventilación y aire acondicionado (HVAC). Se monta directamente en el eje de dampers de control de volumen o de válvulas rotativas de cuarto de vuelta, como válvulas de bola o mariposa. Ante un corte de energía, el resorte interno regresa el actuador a su posición segura en menos de 25 segundos. Admite control flotante/modulante (0/2-10 Vdc) o de dos posiciones (SPST), alimentado con 24 Vac/Vdc.

Características principales

• Retorno de resorte (fail-safe) con tiempo de cierre menor a 25 segundos
• Par nominal de 175 lb-in (20 Nm), alimentación 24 Vac/Vdc
• Control flotante/modulante (0/2-10 Vdc) o de dos posiciones (SPST)
• Tiempo de carrera de 90 segundos en modelos flotante/modulante
• Adaptador de eje autocentrante para ejes redondos o cuadrados
• Cubierta metálica con topes mecánicos e indicador de posición
• Listado UL/cUL y clasificado para plenum según UL2043

Especificaciones técnicasPAR NOMINAL175 lb-in (20 Nm)ALIMENTACIÓN24 Vac ±20% / 24 Vdc, 50/60 HzCONSUMO16 VA en accionamiento / 5 VA en retenciónTIEMPO DE CARRERA90 s apertura / menor a 25 s retorno de resorteCONTROLFlotante/modulante (0/2-10 Vdc) o dos posiciones (SPST)EJE COMPATIBLERedondo 3/8' a 1-1/16' o cuadrado 1/2' a 3/4'TEMPERATURA DE OPERACIÓN-40°C a 60°C (-40°F a 140°F)CERTIFICACIONESUL/cUL listado, plenum UL2043 (archivo E4436)
