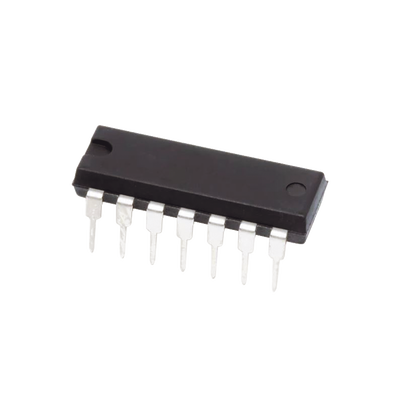

Circuito Integrado Interruptor Cuádruple Bilateral, DIP-14.

Características Principales Cuatro interruptores bilaterales integrados en un chip Formato DIP-14 para fácil montaje Alta eficiencia en conmutación de señales Compatibilidad con variados voltajes de operación Bajo consumo de energía en operación Características Eléctricas Resistencia en estado on: 125-Ω típico para operación a 15-V Rango de voltaje: 3V a 18V Temperatura de operación: -55°C a 125°C Corriente de fuga: 10pA típico Impedancia de entrada: 10¹²Ω típico Aplicaciones Conmutación y multiplexión de señales analógicas y digitales Transmisión de señales bidireccionales controladas por lógica digital Implementación de lógica tipo transmisión Conversión analógico-digital y digital-analógico Control de frecuencia, impedancia, fase y ganancia de señales analógicas Especificaciones Encapsulado: DIP-14 Dimensiones: 19.30mm × 6.35mm Resistencia on-state: 125-Ω típico Matched on-state resistance: ±5Ω Frecuencia de respuesta: 40MHz típico Condiciones Operativas Voltaje de suministro: 3V a 18V Temperatura operativa: -55°C a 125°C Corriente quiescente: 0.01-30µA Distorsión:

Base: CD4066BE
