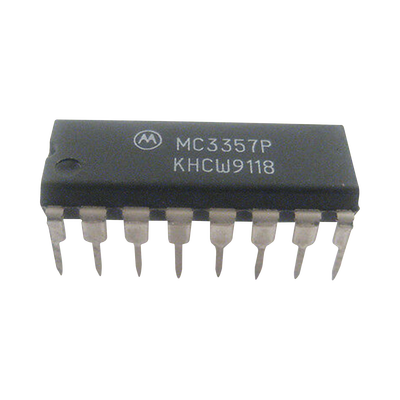

Circuito Integrado FI FM Banda Angosta / 4.0-8.0 VDC / 3.0 mA / 40-46 dB Ganancia / 400 Ω Salida

Este circuito integrado de frecuencia intermedia para FM de banda angosta está diseñado para aplicaciones de radiofrecuencia que demandan eficiencia energética y alta estabilidad en condiciones variables de operación. Su arquitectura monolítica integra múltiples bloques funcionales que simplifican el diseño de receptores FM, reduciendo el conteo de componentes externos y el área de circuito impreso. El consumo típico de solo 3.0 mA a 6.0 VDC lo posiciona como solución ideal para equipos portátiles y sistemas alimentados por batería. La inclusión de un oscilador Colpitts con polarización interna, mezclador doblemente balanceado y detector cuadratura FM permite implementar etapas de conversión y demodulación con mínima intervención de circuitos externos.

Características Principales

• Operación de baja potencia para mayor eficiencia energética en equipos portátiles
• Diseño optimizado para frecuencia intermedia FM de banda angosta
• Circuito integrado compacto que reduce componentes externos
• Compatible con aplicaciones de recepción radio FM profesional
• Alta estabilidad térmica en condiciones ambientales variables
• Arquitectura multifuncional con bloques de RF integrados

Bloques Funcionales Integrados

• Oscilador Colpitts con polarización interna
• Mezclador doblemente balanceado
• Amplificador limitador de 5 etapas
• Detector cuadratura FM
• Filtro activo
• Circuito de señal de intermedia (SI)

Especificaciones TécnicasCorriente de Drenaje3.0 mA (típico)@ VCC = 6.0 VDCVoltaje de Entrada Límite5.0 mV (típico)@ –3.0 dBRango de Voltaje Operativo4.0 – 8.0 VDCImpedancia de Salida Detector400 ΩGanancia de Filtro40 – 46 dB@ 10 kHzTensión de Alimentación Máxima12 VDC
