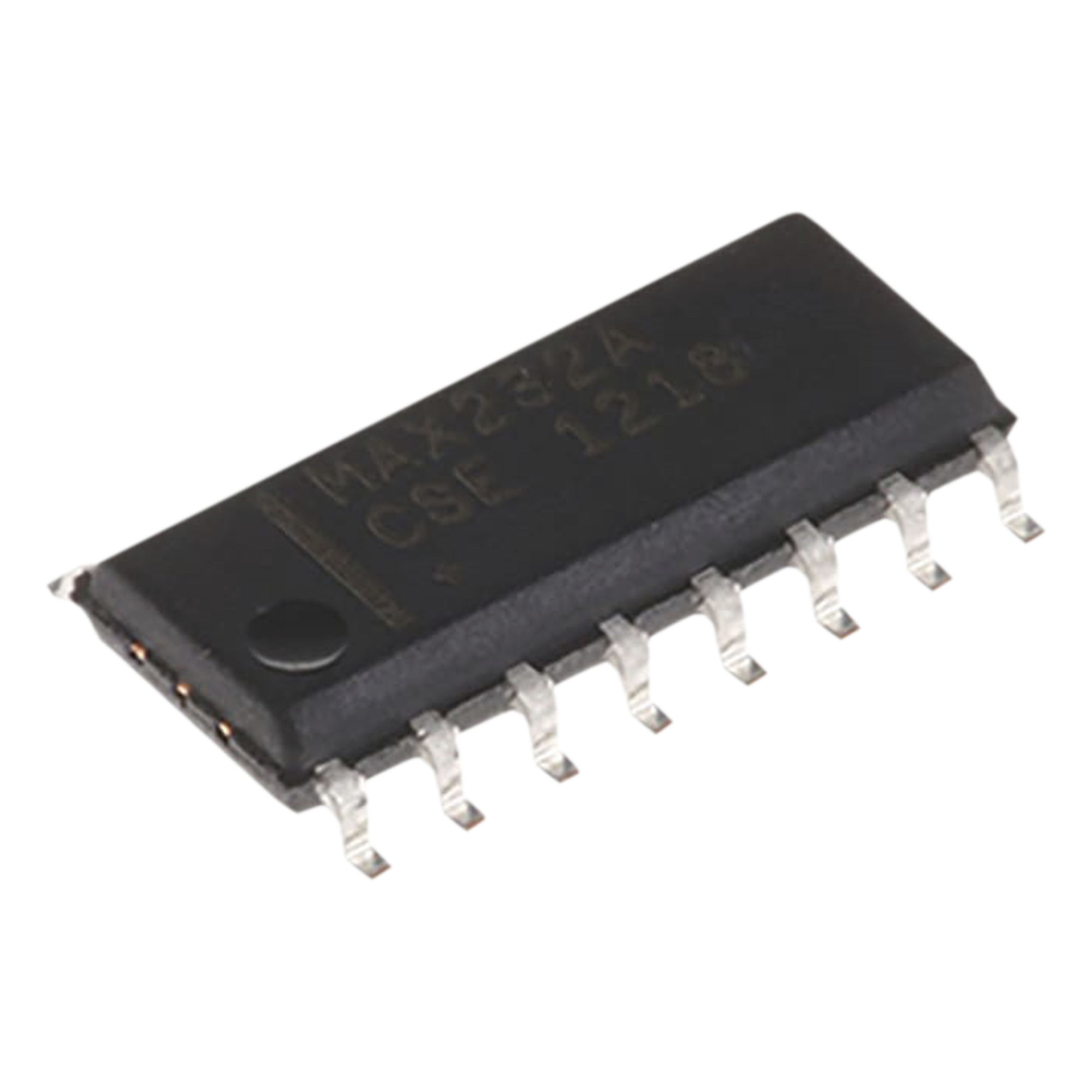

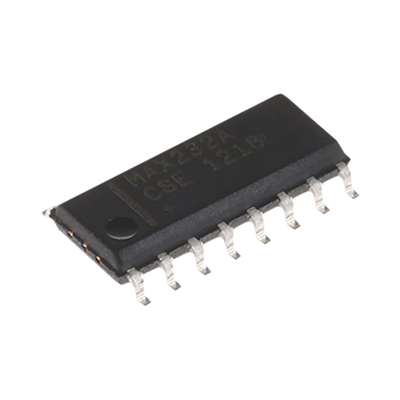

Circuito Integrado 2 Drivers, 2 Receivers, +5Vcc, RS-232, Digital-Análogo, 16-SOIC.

Características Principales 2 controladores y 2 receptores integrados Funciona con +5VCC, mayor compatibilidad Interfaz RS-232 para conectividad eficiente Conversión digital-a-analógica integrada Formato de encapsulado 16-SOIC compacto Especificaciones Eléctricas Tensión de alimentación: +5V ±10% Corriente de alimentación (VCC): 10mA típico Rango de tensión de entrada RS-232: ±25V (MAX220) / ±30V (otros) Tensión de salida del transmisor: ±5V a ±8V Velocidad de datos: 116kbps máximo Resistencia de entrada RS-232: 3kΩ a 7kΩ Umbral de entrada lógica baja: 0.8V Umbral de entrada lógica alta: 2.4V Corriente de fuga: ±10µA máximo Características Físicas Encapsulado: 16-SOIC Rango de temperatura de operación: 0°C a +70°C Rango de temperatura de almacenamiento: -65°C a +160°C Temperatura de soldadura: +300°C máximo (10s) Disipación de potencia: 842mW (16-Pin Plastic DIP) Características RS-232 Transmisores: 2 canales Receptores: 2 canales Impedancia de salida: 300Ω a 10MΩ Corriente de cortocircuito: ±60mA Tiempo de propagación: 4-10µs (transmisor), 0.6-3µs (receptor) Características de Apagado Modo apagado: 5µW Tiempo de activación: 250µs Tiempo de desactivación: 600ns Corriente de apagado: ±1µA máximo Umbral de apagado: 1.4V (bajo), 2.0V (alto) Aplicaciones Típicas Interfaz de traducción entre TTL/CMOS y RS-232 Redes RS-232 multidrop Equipos de diagnóstico portátiles Interfaces de comunicación para microcontroladores Sistemas de adquisición de datos Equipos de prueba y medición Configuración de Pines 1 (C1+): Conexión para capacitor de carga 2 (V+): Salida positiva de voltaje 3 (C1-): Conexión para capacitor de carga negativo 4 (C2+): Segundo capacitor de carga positivo 5 (C2-): Segundo capacitor de carga negativo 6 (V-): Salida negativa de voltaje 7 (T2OUT): Salida del transmisor 2 8 (R2IN): Entrada del receptor 2 9 (R2OUT): Salida del receptor 2 10 (T2IN): Entrada del transmisor 2 11 (T1IN): Entrada del transmisor 1 12 (R1OUT): Salida del receptor 1 13 (R1IN): Entrada del receptor 1 14 (T1OUT): Salida del transmisor 1 15 (GND): Tierra 16 (VCC): Alimentación +5V

Base: MAX232ACSE-ND
