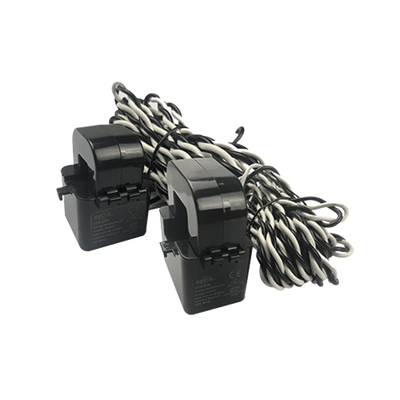

Transformador de corriente de núcleo dividido, apertura 12 mm, 50 A nominales, rango 0.1 a 100 A, salida 0.333 V

El CTS050 es un transformador de corriente de núcleo dividido (split-core) tipo bisagra, diseñado para medir corriente eléctrica sin necesidad de desconectar el conductor durante la instalación. Convierte la corriente medida en una señal de salida de bajo voltaje que puede leerse con un medidor, controlador o sistema de automatización de edificios (BMS). Se utiliza en tableros eléctricos y aplicaciones de monitoreo de energía donde se requiere una instalación rápida tipo retrofit sobre líneas ya energizadas.

Características principales

• Núcleo dividido tipo bisagra, se instala sin desconectar el conductor
• Apertura de 12 mm (0.472 in) para el paso del cable
• Corriente nominal de 50 A, rango de medición de 0.1 a 100 A
• Salida de 333 mV a la corriente nominal
• Precisión de 0.5%
• Frecuencia de trabajo de 50/60 Hz
• Voltaje de trabajo de 600 VAC, categoría III

Especificaciones técnicasTIPO DE NÚCLEODividido (split-core), tipo bisagraAPERTURA12 mm (0.472 in)CORRIENTE NOMINAL50 ARANGO DE MEDICIÓN0.1 a 100 ASALIDA333 mV a corriente nominalPRECISIÓN0.5%FRECUENCIA50/60 HzVOLTAJE DE TRABAJO600 VAC, categoría III
