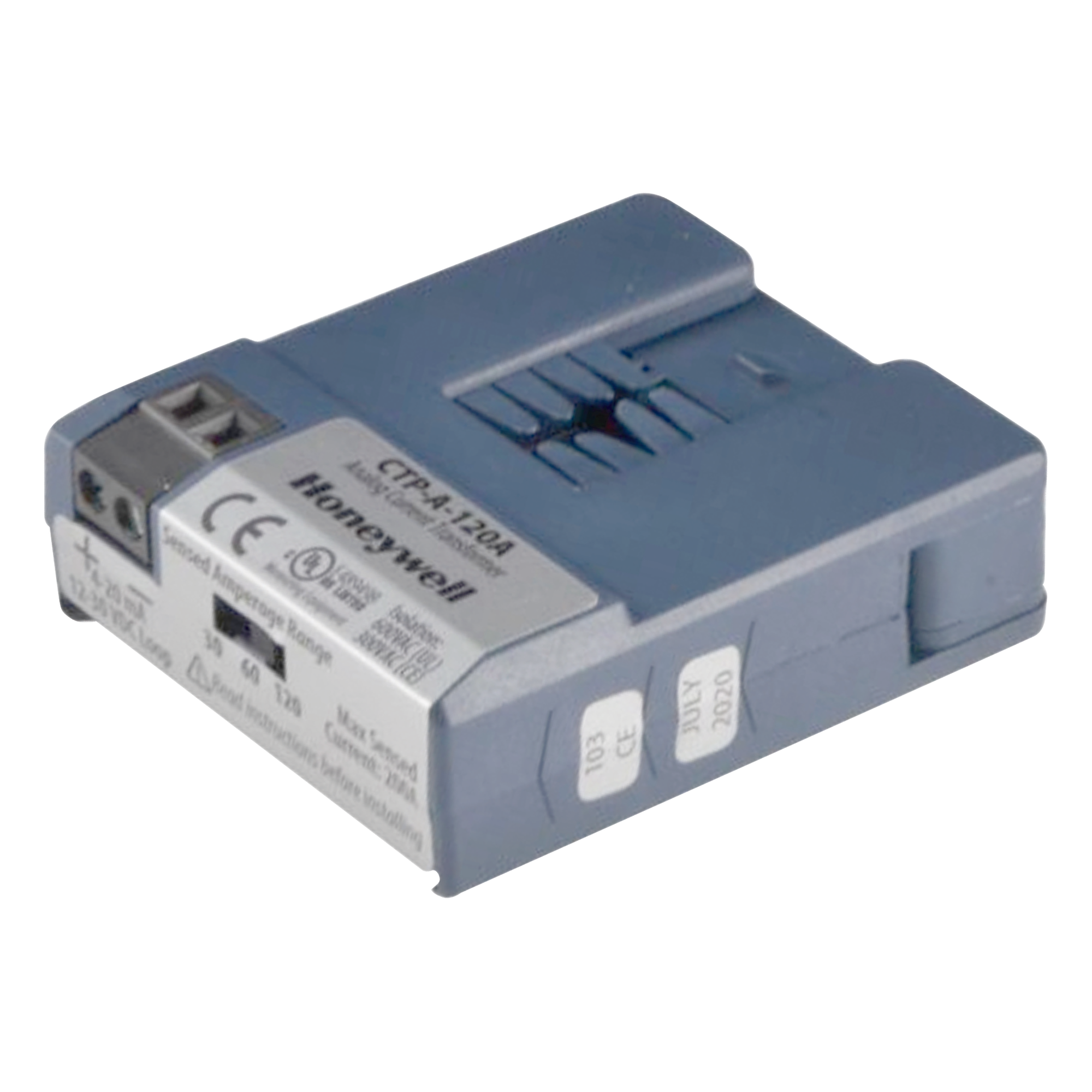

Transductor de corriente de núcleo dividido, salida 4-20 mA, rangos seleccionables 30/60/120 A, hasta 200 A

El CTP-A-120A es un transductor de corriente de núcleo dividido de la serie CTP de Honeywell, que convierte el flujo de corriente medido en una señal de salida lineal de 4-20 mA. Se utiliza para monitorear el consumo de corriente de motores, bombas, calentadores eléctricos y otros equipos, integrándose con controladores de gestión de edificios (BMS), DDC o PLC. Su diseño de núcleo dividido permite instalarlo directamente sobre el conductor sin desconectar el cableado, y puede montarse fijo en riel DIN. Cuenta con rangos de corriente seleccionables (30/60/120 A) para optimizar la resolución de la medición, con una capacidad máxima de 200 A.

Características principales

• Diseño de núcleo dividido: se instala sin desconectar los conductores
• Salida lineal proporcional de 4-20 mA para monitoreo de carga
• Rango de corriente seleccionable 30/60/120 A, hasta 200 A máximo
• Precisión de ±2% F.S. en el rango de 10 a 100%
• Alimentado por bucle: 12 a 30 Vdc
• Montaje integrado en riel DIN
• Relé opcional para señal de estado arranque-paro

Especificaciones técnicasSALIDA4-20 mARANGO SELECCIONABLE30/60/120 ACORRIENTE MÁXIMA200 APRECISIÓN±2% F.S. (rango 10-100%)ALIMENTACIÓN12 a 30 Vdc (alimentado por bucle)TEMPERATURA AMBIENTE-15°C a 60°CDIMENSIONES74.7 x 56.6 x 20.8 mmCERTIFICACIONESUL Listed, CE, RoHS
