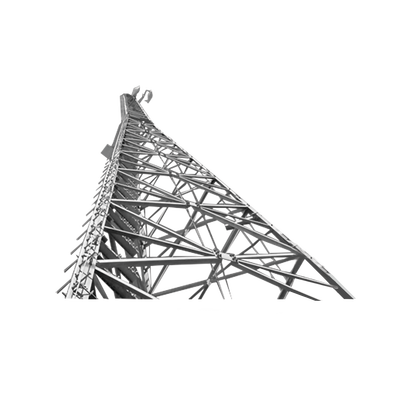

Torre Autosoportada / 70ft (21.3m) / SuperTitan S100 / Galvanizada / Incluye Anclaje

El SuperTitan S100 es una torre autosoportada modular galvanizada diseñada para instalaciones de telecomunicaciones y seguridad que requieren altura confiable con capacidad de expansión. Su estructura permite elevarse hasta 190 pies mediante configuraciones modulares que adaptan altura y capacidad de carga según las necesidades del proyecto. El diseño cumple rigurosamente con los estándares ANSI-TIA-222 F y G, garantizando resistencia estructural bajo condiciones climáticas exigentes. Las secciones de 10 pies facilitan el montaje en campo, mientras que el sistema de empaque optimizado minimiza los costos logísticos de transporte. Incluye sistema de anclaje para instalación completa.

Características Principales

• Estructura modular configurable para diferentes alturas y capacidades de carga
• Resistencia al viento certificada hasta 120 mph (193.1 km/hr)
• Cumplimiento con estándares ANSI-TIA-222 F y G
• Secciones de 10 pies (3.048 m) para montaje eficiente en campo
• Sistema de empaque optimizado que reduce costos de flete
• Capacidad para soportar carga de hielo de 0.75 pulgadas

Especificaciones Técnicas Estructura General

Tipo: Autosoportada

Altura total: 70 ft (21.33 m)

Altura máxima posible: 190 ft

Altura por sección: 10 ft (3.048 m)

Acabado: Galvanizado

Incluye: Sistema de anclaje

Estándares y Certificaciones

Estándar principal: ANSI-TIA-222 F y G

Estándar de diseño: TIA/EIA-222

Clase EIA: Clase 1 y Clase 2

Capacidad de Carga - Viento

Condición 1: 90 mph (144.8 km/hr)

Condición 2: 105 mph (168.9 km/hr)

Condición 3: 120 mph (193.1 km/hr)

Área de Antenas Permisible (ft²) - 0.75' Hielo

Clase 1 @ 90 mph: 14 ft²

Clase 1 @ 105 mph: 2 ft²

Clase 2 @ 90 mph: 8 ft²

Clase 2: no disponible para 105 y 120 mph
