Temporizador electrónico universal de ventilador para hornos de aire caliente a gas, con retardos ajustables y LED de diagnóstico

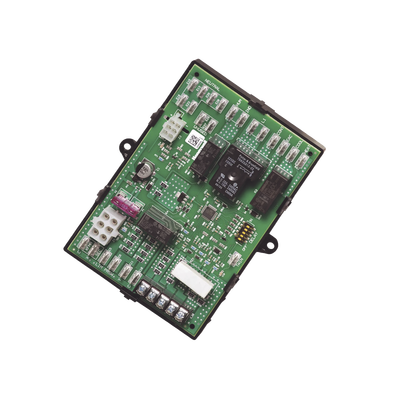

El ST9120U es un temporizador electrónico universal de ventilador para hornos de aire caliente a gas. Integra el control de todas las operaciones del soplador de combustión y el ventilador de circulación del aparato, además de monitorear las cadenas de límite a través de interruptores de presión SPST. Se instala como reemplazo de temporizadores ST9101 y ST9120 ya instalados en campo, e incluye arneses de cableado especiales para facilitar la conversión. Sus retardos de encendido y apagado se configuran con interruptores DIP y su estado se indica mediante LEDs.

Características principales

• Reemplaza temporizadores electrónicos ST9101 y ST9120 de hornos de aire caliente a gas
• Controla el soplador de combustión y el ventilador de circulación del horno
• Retardos de encendido y apagado ajustables mediante interruptores DIP
• Incluye arneses de interfaz para facilitar el reemplazo en campo
• LEDs integrados para diagnóstico rápido de fallas
• Terminales dedicadas para filtro de aire electrónico y humidificador
• Rango de alimentación ampliado de 18 a 30 Vca

Especificaciones técnicasTipo de productoTemporizador electrónico de ventiladorAlimentación18 a 30 Vca, 50 o 60 HzRango de temperatura-40°C a 79°CReemplazaTemporizadores ST9101 y ST9120Retardo de apagado del ventiladorPostpurga fija de 5 segundosAprobacionesUL (MP466) y CSA (LR95329)
