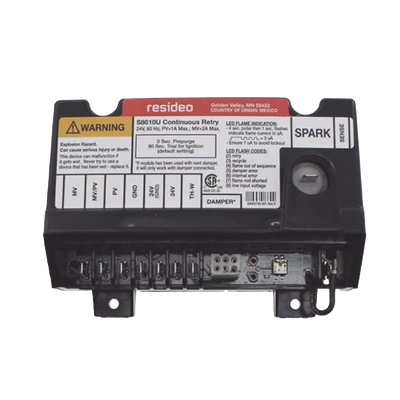

Módulo universal de encendido intermitente para piloto de gas con detección de llama por varilla simple o doble, para gas natural o LP

El S8610U es un módulo universal de encendido intermitente de piloto que se usa con el quemador piloto intermitente ya instalado en hornos de aire caliente y otros aparatos de calefacción a gas. Se emplea como reemplazo en campo de módulos de encendido intermitente Resideo, White-Rodgers y Robertshaw. Proporciona la secuencia de encendido, el monitoreo de llama y el apagado de seguridad del sistema, con reintentos automáticos hasta que el aparato se encienda o se elimine la demanda de calor. Sus ajustes se configuran mediante interruptores DIP y su estado se indica con un LED de diagnóstico.

Características principales

• Reemplaza módulos de encendido de piloto intermitente Resideo, White-Rodgers y Robertshaw
• Controla secuencia de encendido, monitoreo de llama y apagado de seguridad del piloto
• Cierre de gas piloto al 100% si no se enciende, con reintento automático cada 5 minutos
• Compatible con gas natural o LP y detección por varilla simple o doble
• DIP switches configurables para prepurga y tiempo de prueba de encendido (15 o 90 s)
• LED integrado para diagnóstico de estado y fallas
• Alimentación de 24 Vca a 60 Hz, con respuesta a falla de llama en 2 segundos máximo

Especificaciones técnicasTipo de productoMódulo de encendido intermitente de pilotoAlimentación24 Vca, 60 HzTiempo de prueba de encendido15 o 90 segundos (configurable)Respuesta a falla de llama2 segundos máximoTipo de gasNatural o LPRango de temperatura ambiente-40°C a 74°CDimensiones100 x 138 x 67 mm (alto x ancho x fondo)
