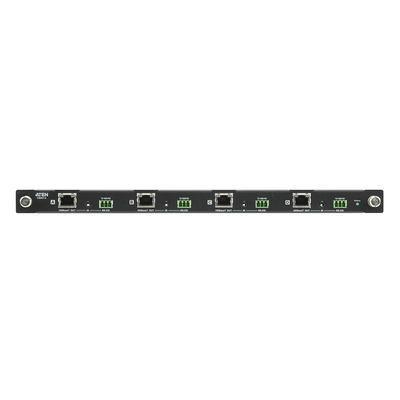

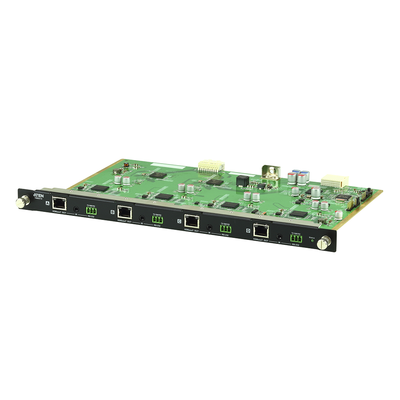

Tarjeta de Entrada HDBaseT | 4 Puertos | HDCP 1.4 | EDID Expert | Compatible con Audio | Compatible con VM1600A

Tarjeta de salida HDBaseT de 4 puertos

Ofrece una forma sencilla de redirigir 4 transmisores HDBaseT a 4 receptores HDBaseT y, en combinación con los switchs de matriz modulares de ATEN, permite redirigir hasta 32 conexiones de entrada y 32 conexiones de salida HDBaseT.

Si la tarjeta de salida HDBaseT VM8514 se utiliza junto con el receptor HDBaseT VE805R, contará con la tecnología Conmutación fluida Seamless Switch™ y con la función de pared de vídeo. La tecnología Conmutación fluida Seamless Switch™ de ATEN ofrece conmutación de vídeo en tiempo real con un escalador integrado capaz de gestionar diferentes resoluciones de vídeo en distintas pantallas y funciones de pared de vídeo que le permiten configurar hasta 32 perfiles de diseños personalizados a través de la Interfaz gráfica de usuario interactiva.

Puntos Destacados Compatibilidad con VM1600A/VM3200 La tarjeta de salida HDBaseT de 4 puertos es compatible con el VM1600A/VM3200 y puede combinarse con tarjetas de E/S modulares de cualquier tipo para obtener la máxima flexibilidad. Canal RS-232 Bidireccional Permite conectarse a terminales serie o dispositivos serie, como pantallas táctiles y lectores de códigos de barras. Conectividad HDBaseT Prolonga 4 conexiones HDBaseT hasta 100 metros a través de un único cable Cat 5e/6. Anti Atasco HDBaseT Resiste las interferencias de señal durante la transmisión de vídeo con tecnología HDBaseT. Conmutación Fluida Ofrece conmutación de prácticamente cero segundos, flujos de vídeo continuos, conmutación en tiempo real y transmisiones de señal estables cuando está conectado a VE805R/VE816R. Pared de Video Ofrece perfiles de pared de vídeo configurables para diseños personalizados a través de una interfaz gráfica de usuario interactiva. Canal de Infrarrojos Bidireccional La transmisión de infrarrojos se procesa cada vez en una dirección. Diseño Hot-swappable Facilita la integración de tarjetas de E/S, lo cual simplifica el mantenimiento y la expansión del sistema. Especificaciones Salida de vídeo

• Interfaces: 4 x RJ-45 hembra (Plata)
• Impedancia: 100 Ω

Vídeo

• Tasa de datos máxima: 10,2 Gbps (3,4 Gbps por carril)
• Max.Pixel Clock: 340 MHz
• Normativa: Compatible con HDBaseT, HDCP 1.4, Control electrónico del consumidor (CEC)
• Resolución máxima: Hasta 4096 x 2160 / 3840 x 2160 a 60 Hz (4:2:0); 4096 x 2160 / 3840 x 2160 a 30Hz (4:4:4)
• Distancia máxima: 100 m (Cat 6a)

Control

• RS-232: 4 x Conectores con tornillo cautivo, 3 tramos
• Infrarrojos: 4 x Miniconector estéreo hembra (Negro)
• Consumo de energía: 12.2W:57BTU/h

Nota:

• La medición en vatios indica el consumo de energía típico del aparato sin carga externa.
• La medición en BTU/h indica el consumo de energía del dispositivo cuando está totalmente cargado.

Condiciones medioambientales

• Temperatura de funcionamiento: 0 - 40°C
• Temperatura de almacenamiento: -20 - 60°C
• Humedad: HR del 0 - 80%, Sin condensación

Propiedades físicas

• Carcasa: Metal
• Peso: 0.97 kg (2.14 lb)
• Dimensiones (LA x AN x AL): 35.20 x 23.80 x 2.33 cm (13.86 x 9.37 x 0.92 in.)

Contenido del paquete

• 1x Tarjeta de salida HDBaseT de 4 puertos VM8514
• 4x JCTN-3401-103G Conectores de bloque de terminales
• 1x 2xRT-0003G-1, 2xRT-0004G Receptor de infrarrojos
• 1x Manual de instrucciones
