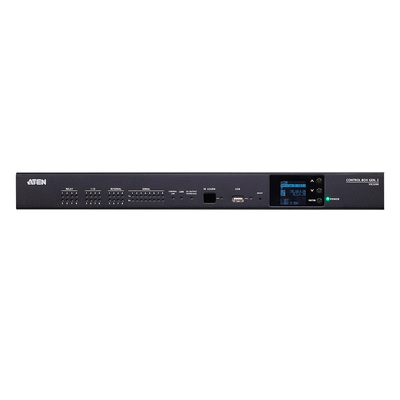

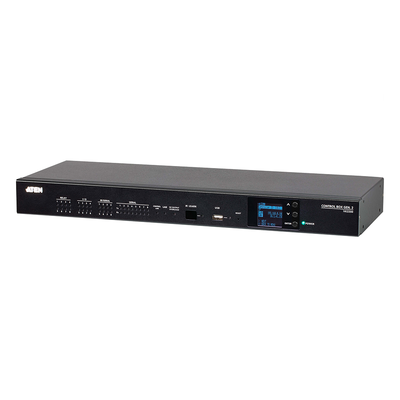

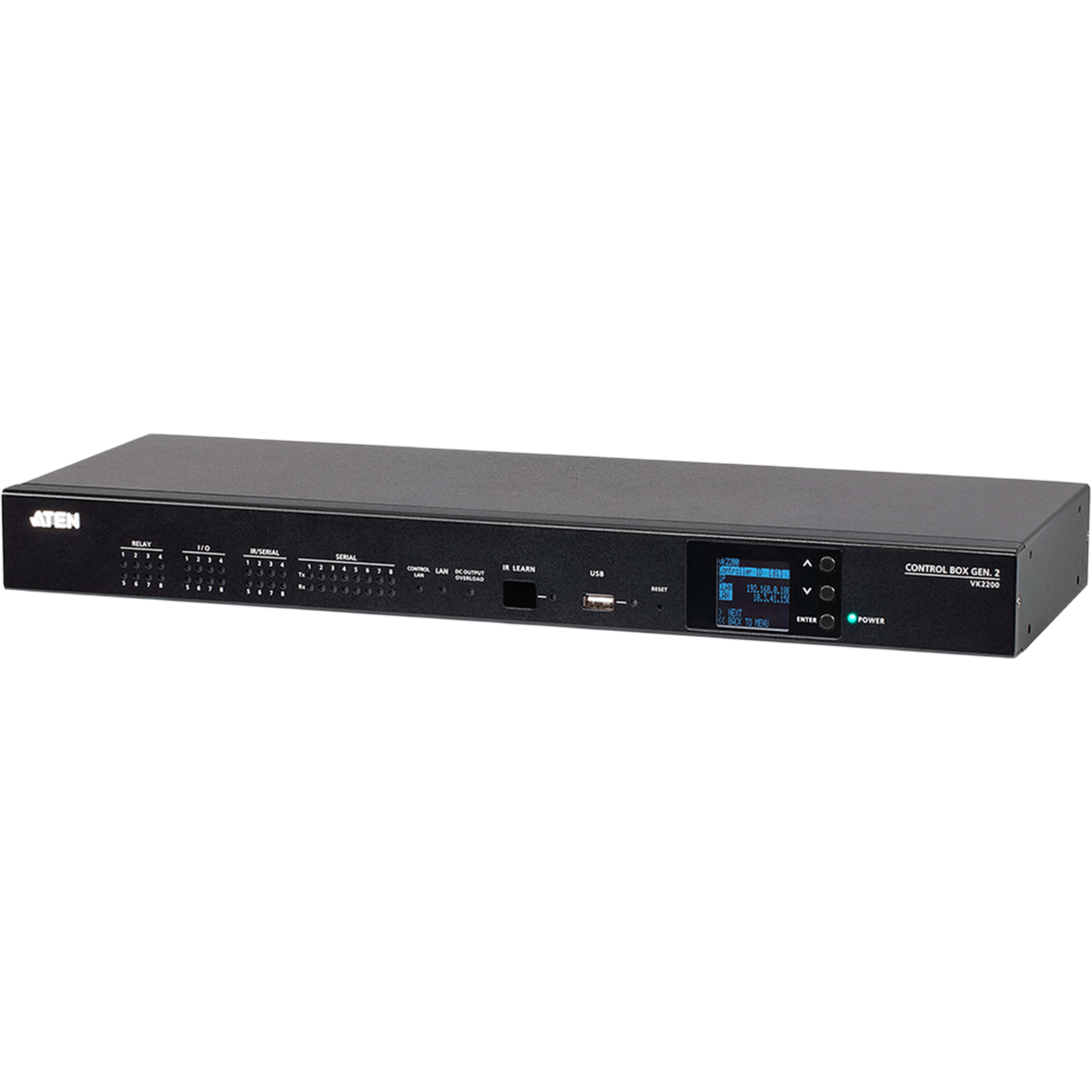

Sistema de control ATEN - Caja de control Gen. 2

Caja de control compacta Gen.2 con LAN dual

Caja de control de segunda generación con un procesador de cuatro núcleos y 2 GB de memoria. Ofrece un rendimiento excepcional, respuesta en tiempo real y actualizaciones de estado rápidas. Además, permite procesar eventos complejos y de alta carga con diseños de GUI personalizados. Este dispositivo cuenta con control de acceso multiusuario para gestionar de forma segura dispositivos en una red separada. Tiene puertos LAN duales aislados para mayor seguridad y estabilidad. Además, se puede conectar a la plataforma centralizada ATEN Unizon, que facilita la gestión diaria de sistemas AV/IT. El VK2200 se integra fácilmente en cualquier configuración de sala, ya sea con productos ATEN ProAV u otros dispositivos de hardware y software. Es especialmente adecuado para entornos con requisitos de alta seguridad y rendimiento, como agencias gubernamentales, instalaciones militares, organizaciones corporativas e instituciones de atención médica. Forma parte de la serie de sistemas de control de ATEN, que se basa en una gestión estándar a través de Ethernet. Permite controlar dispositivos de hardware y software en salas, como salas de juntas y conferencias, a través de una interfaz gráfica de usuario personalizable accesible desde dispositivos móviles y paneles táctiles de ATEN.

Características Memoria

• SDRAM: 2GB
• Flash: 8 GB

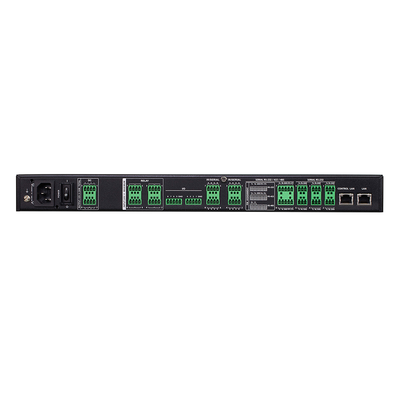

Interfaces Serial

• 2x puertos RS-232/422/485 bidireccional programable (2 conectores de bloque de terminales de 5 polos, configurables mediante asignaciones de pines)
• Velocidad en baudios: 300 a 115200 (predeterminado: 9600)
• Bits de datos: 8 (predeterminado) o 7
• Bit de parada: 1 (predeterminado) o 2
• Paridad: Ninguna (predeterminada), Par o Impar
• Control de flujo: Ninguno (predeterminado) o RTS/CTS
• 6x puerto bidireccional RS-232 (6 x conectores de bloque de terminales de 3 polos)

IR/Serial

• 8 x IR programables / Puerto RS-232 unidireccional (4x conectores de bloque de terminales de 4 polos)
• IR: nivel TTL (0 a 5 V)
• Frecuencia portadora: 10 KHz ~ 455 KHz
• Serie: RS-232 unidireccional (0 a 5 V)
• Velocidad en baudios: 300 a 115200 (predeterminado: 9600)
• Bit de datos: 8 (predeterminado) o 7
• Bit de parada: 1 (predeterminado) o 2
• Paridad: Ninguna (predeterminada), Par o Impar

Relay

• 4 canales de relay (2 conectores de bloque de terminales de 4 polos)
• Relay normalmente abiertos y aislados
• Clasificación de contacto: máx. 24 VDC, 2 A

I/O

• 2 x canales de entrada/salida digitales programables (1 x conector de bloque de terminales de 3 polos)
• Salida digital: sumidero de 300 mA desde 24 VCC
• Entrada digital:
• Modo VCC:
• Rango de voltaje de entrada: 0 a 24 VCC
• Rango programable: 1 a 24 VCC
• Modo de contacto seco:
• Pull-up 2k ohms a + 12 VCC

Ethernet

• 2 x RJ-45 hembra, 10/100/1000Base-T
• Protocolo admitido: ARP, ICMP, TCP/IP, DHCP, HTTPS, SSH
• Control LAN:
• Admite servidor DHCP
• Modo DHCP: se utilizarán las siguientes configuraciones de IP predeterminadas si no se asigna ninguna IP dentro de 30 segundos:
• Dirección IP: 192.168.0.60
• Máscara de subred: 255.255.255.0
• LAN:
• Modo DHCP: se utilizarán las siguientes configuraciones de IP predeterminadas si no se asigna ninguna IP dentro de 30 segundos:
• Dirección IP: 192.168.0.60
• Máscara de subred: 255.255.255.0

VCC

• 1x puerto de salida de 12 VCC (1 conector de bloque de terminales de 2 polos)
• Fuente de alimentación: 12 VDC, 1 A máx.

USB

• 1 USB tipo A

Especificaciones del panel

• Tamaño: 1,6'
• Resolución: 128X64

Alimentación

• Alimentación interna: 100-240 VCA, 50-60 Hz

Consumo de energía

• 110 V CA: 5,7 W: 139 BTU
• 220 V CA: 6,8 W: 144 BTU

Condiciones ambientales

• Temperatura de funcionamiento: 0-50 °C
• Temperatura de almacenamiento: -20 - 60°C
• Humedad: HR del 0 - 80%, sin condensación

Propiedades físicas

• Carcasa: Metálica
• Peso: 2,62 kg (5,77 libras)
• Dimensiones (LA x AN x AL): (17,02 x 6,43 x 1,73 pulgadas) 43,24x16,32x4,40cm

Licencia

• Básico: 2 licencias gratis
• Máximo de licencias permitidas: 32 licencias
• Nota: ATEN Control Box viene con dos licencias gratuitas que se almacenan en el propio dispositivo. Cada vez que un dispositivo móvil se conecta a una Control Box de ATEN para control remoto, se ocupará una licencia en la Control Box. Para comprar y agregar licencias adicionales a su ATEN Control Box, comuníquese al departamento de Ingeniería para cualquier duda.

Contenido

• 1x Caja de control VK2200 Gen.2
• 1x cable de alimentación
• 1x juego de almohadillas para los pies (4 piezas)
• 1x kit de montaje en bastidor
• 1x kit de bloque de terminales
• 1x instrucciones de usuario
