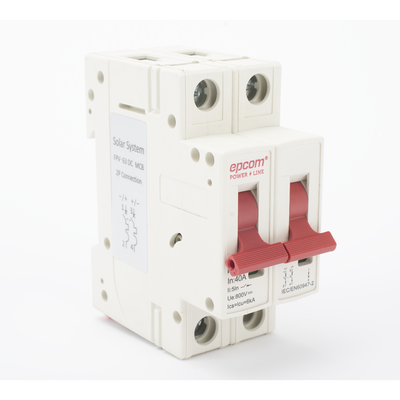

Interruptor Termomagnético 2P / 40 A / 800 V CC / Curva C / 6 kA / Riel DIN

Interruptor termomagnético bipolar diseñado para protección de circuitos en corriente directa en instalaciones fotovoltaicas. Opera con tensiones de 12 V a 800 V CC, ubicándose entre los paneles solares y el inversor de interconexión para salvaguardar la integridad del sistema ante sobrecorrientes. Su curva tipo C permite discriminar entre arranques transitorios normales y fallas persistentes, reduciendo disparos intempestivos. La capacidad de ruptura de 6 kA garantiza la extinción de arco en condiciones de cortocircuito, mientras que el aislamiento de 1200 V CC y la resistencia a impactos de 4 kV aseguran operación confiable en entornos de alta tensión continua.

Características Generales

• • Número de polos: 2P
• • Voltaje de operación: 12 V - 800 V CC
• • Corriente nominal: 40 A
• • Tensión nominal de aislamiento Ui: 1200 V CC
• • Tensión nominal de impacto Uimp: 4 kV
• • Capacidad máxima de ruptura Icu: 6 kA
• • Capacidad de ruptura al ejecutar Ics: 75% Icu
• • Tipo de curva: C
• • Tipo de disparo: Termomagnético
• • Valor promedio real: 20,000 operaciones
• • Estándar: 8,500 operaciones

Desempeño EléctricoVoltaje de operación12 V - 800 V CCCorriente nominal40 ACapacidad de ruptura Icu6 kA eficazCapacidad de servicio Ics75% de Icu (4.5 kA)Tensión de aislamiento Ui1200 V CCTensión de impacto Uimp4 kVTipo de curvaC (termomagnética)Físicas y MecánicasNúmero de polos2P (bipolar)Tipo de disparoTermomagnéticoDurabilidad mecánica real20,000 operacionesDurabilidad por estándar8,500 operacionesMontajeRiel DIN estándarAplicación y NormativaAplicación principalSistemas fotovoltaicos CCPosición en sistemaEntre paneles e inversorVersatilidad de voltajeCompatible 12 V - 800 V CC
