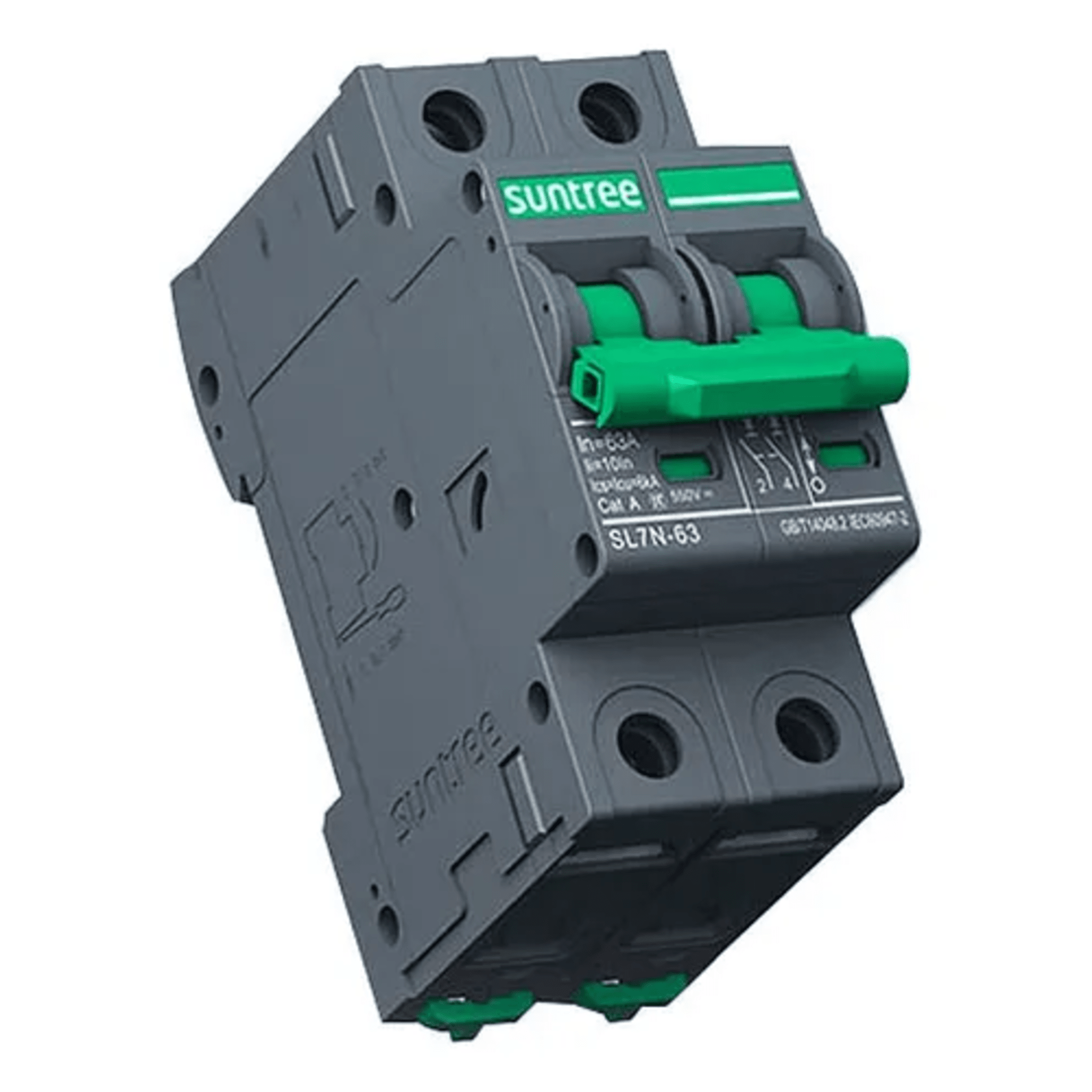

Protección Térmica/ Interruptor 2P, 20 A, Corriente Directa 800 Vcc para Aplicación Fotovoltaica Montaje Riel DIN
Los interruptores termomagnéticos de corriente directa están diseñados para proporcionar protección contra sobrecorriente en circuitos DC de sistemas fotovoltai
Pago a meses con tarjeta de crédito
- 3 meses$205.99/mes
Mensualidad estimada sobre el total con IVA. Tarjetas participantes · sujeto a aprobación bancaria.
Descripción técnica
Los interruptores termomagnéticos de corriente directa están diseñados para proporcionar protección contra sobrecorriente en circuitos DC de sistemas fotovoltaicos. Se instalan entre los paneles solares y el inversor de interconexión para salvaguardar la integridad de la instalación. El dispositivo opera en un rango de 24 V a 800 Vcc con capacidad de ruptura de 6 kA, asegurando la desconexión rápida y segura ante condiciones de falla. Su construcción mecánica soporta 20,000 ciclos de operación, garantizando durabilidad en entornos de servicio continuo.
Características Generales• Número de polos: 2P• Voltaje de operación: 24 Vcc - 800 Vcc• Corriente nominal: 20 A• Tensión nominal de aislamiento Ui: 1250 Vcc• Curva de disparo: Tipo C• Tipo de disparo: Termomagnético• Capacidad de ruptura: 6 kA• Tipo de instalación: Riel DIN estándar• Grado de protección: IP40 / IP20 para puerto de conexión• Temperatura de operación: -30°C a 70°C• Aplicación: Sistemas fotovoltaicos, entre paneles solares e inversor
Desempeño Eléctrico
Voltaje operativo: 24 Vcc - 800 Vcc
Corriente nominal: 20 A
Tensión aislamiento Ui: 1250 Vcc
Capacidad de ruptura: 6 kACurva de disparo: Tipo CTipo de disparo: Termomagnético
Durabilidad eléctrica: 1000 ciclos (otros voltajes) / 1500 ciclos (especificados)
Físicas y Ambientales
Número de polos: 2PMontaje: Riel DIN estándar
Protección IP: IP40 (general) / IP20 (puerto de conexión)
Temperatura operación: -30°C a 70°CDurabilidad mecánica: 20,000 ciclos
Contenido del Paquete
1 x Interruptor termomagnético DC 2P 20A 800
Vcc
Especificaciones técnicas
- Protección de circuitos DC de 24 V a 800 Vcc para sistemas fotovoltaicos
- Capacidad de ruptura de 6 kA para aislamiento seguro de fallas
- Curva de disparo tipo C para protección óptima contra sobrecorrientes
- 20,000 ciclos mecánico para larga vida útil en operación continua
- Instalación en riel DIN estándar para integración rápida en gabinetes
- Aislamiento nominal de 1250 Vcc para alta seguridad eléctrica
