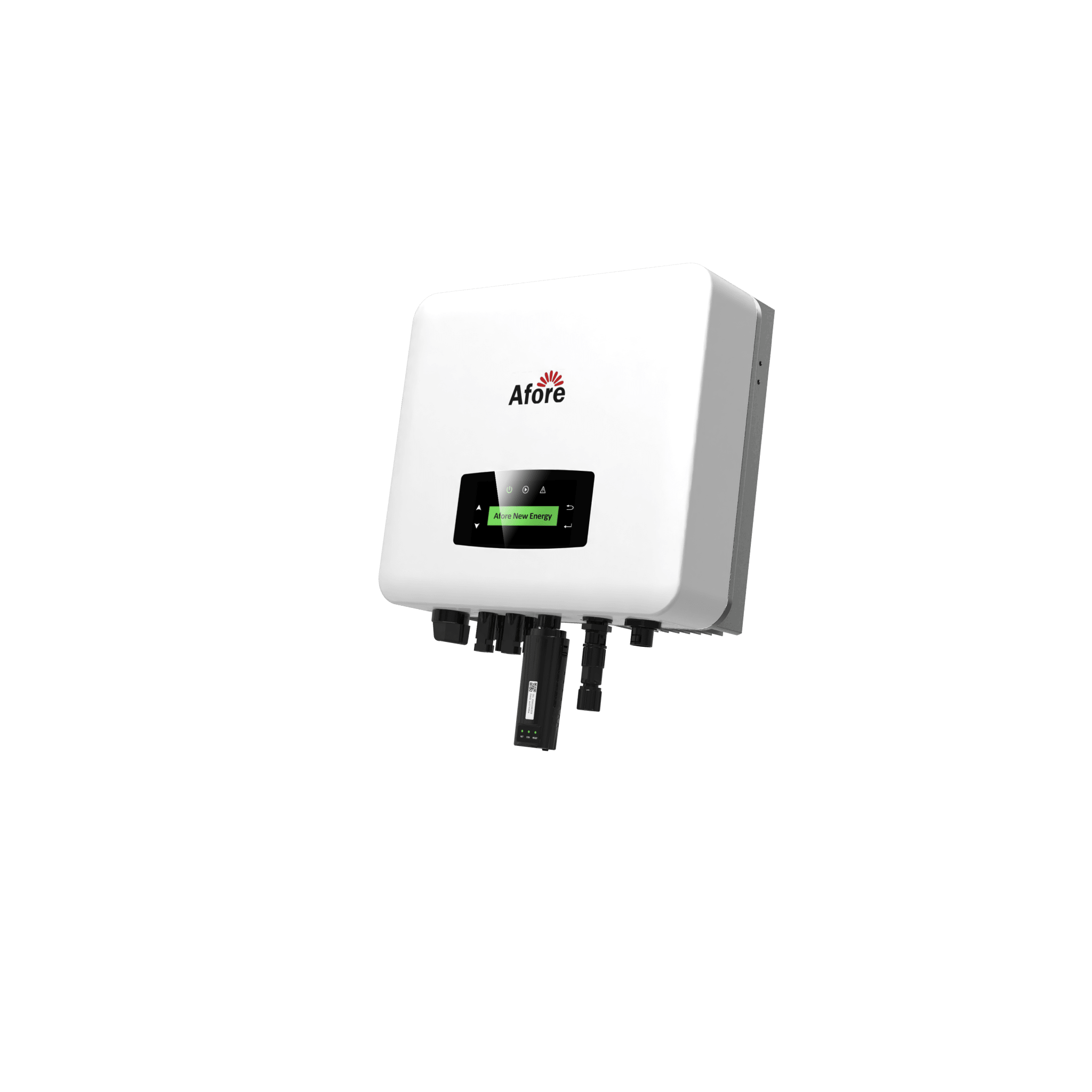

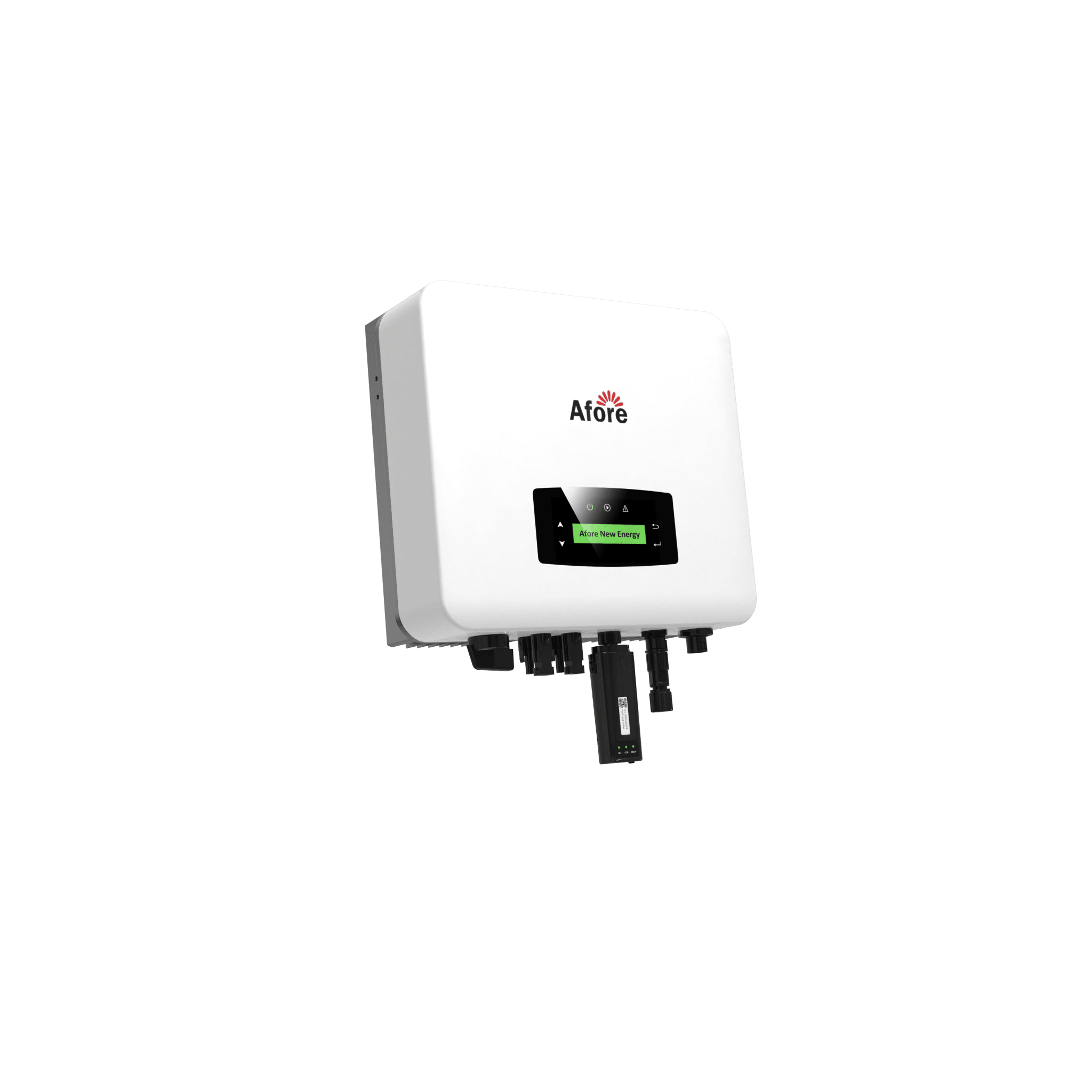

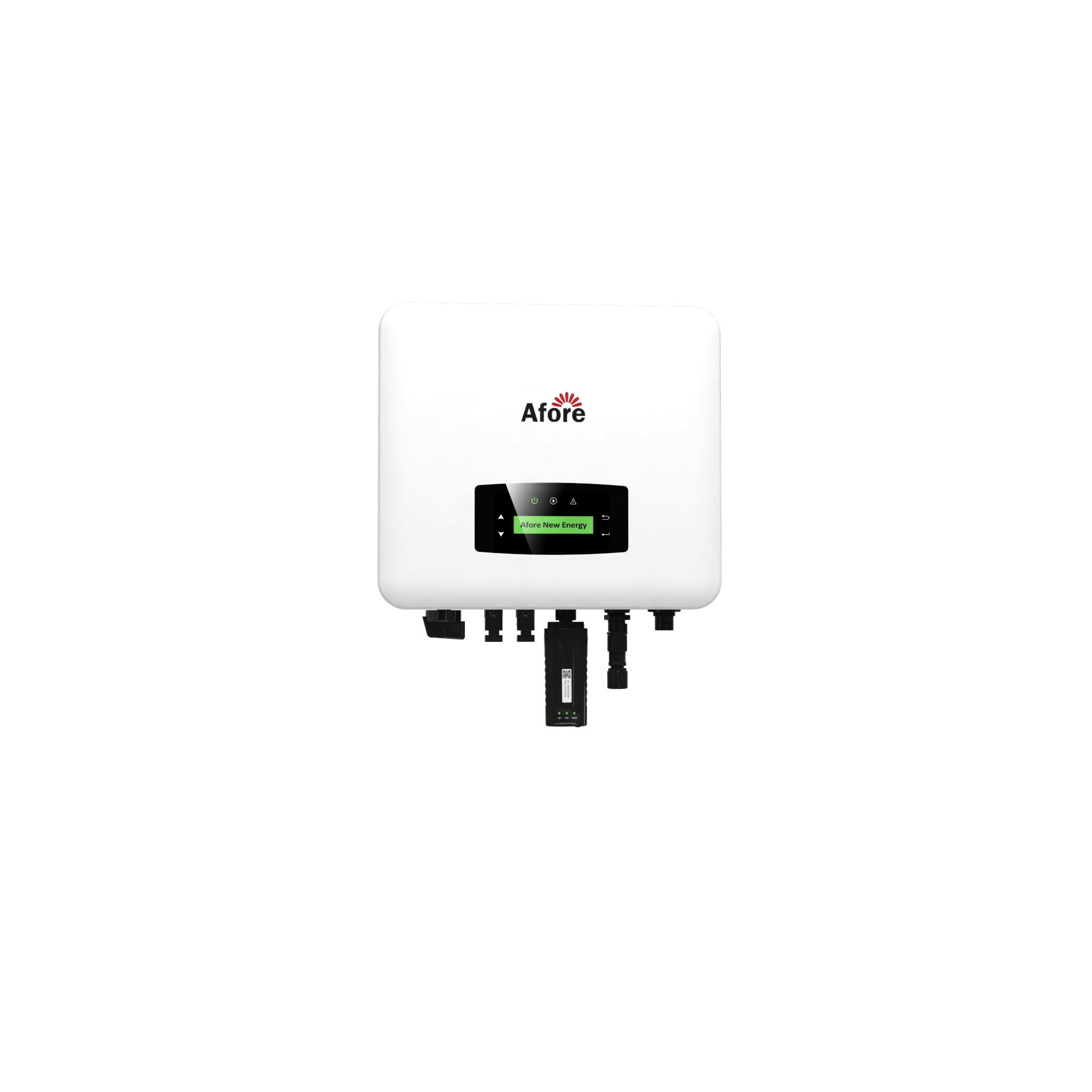

Inversor para Interconexión a CFE de 6 kW con Salida de 220 Vca, Módulo Wifi Incluido

¿Cómo Funciona? Los sistemas de interconexión convierten, mediante un inversor, la energía en corriente directa generada por los paneles solares en energía en corriente alterna en total sincronía en voltaje y frecuencia tal y como lo entrega CFE. El inversor de cadena monofásico Afore HNS6000TL es una solución avanzada y altamente eficiente para aplicaciones residenciales de sistemas fotovoltaicos. Con una potencia máxima de salida de 6,000 W y un amplio rango de voltaje de operación, este inversor está diseñado para maximizar el rendimiento y la confiabilidad de su instalación solar. El HNS6000TL está construido con un diseño robusto y una estructura de aluminio que le confiere resistencia a la corrosión y una durabilidad excepcional. Con un enfoque en la eficiencia, ofrece una tasa máxima del 98.20% y una eficiencia europea del 97.90%, lo que significa que más de la energía capturada por sus paneles se convertirá en energía utilizable.

señado para ser robusto y confiable, con protecciones integradas tipo III y una construcción que garantiza su durabilidad a lo largo del tiempo. Su interfaz de comunicación inteligente permite una fácil monitorización y gestión del sistema por medio de conectividad WiFi.

Características Principales

• Potencia Nominal de Salida: 6,000 W
• Voltaje Máximo de Entrada (V):550
• Rango de Voltaje MPPT (V): 70-550
• Corriente Máxima de Entrada (A): 18x2
• Número de Seguidores MPPT: 2
• Eficiencia Máxima: 98.20%
• Eficiencia Europea: 97.92%
• Peso: 10 kg
• Dimensiones (Ancho x Alto x Profundidad): 358 x 360 x 142 mm
• Tipo de Protección: IP65
• Conexión Inteligente: Sí, con función de Monitoreo Inteligente y comunicación WiFi.

Instalación de Equipo

Confiabilidad y Seguridad

El HNS5000TL viene con todas las protecciones necesarias para garantizar la operación segura y confiable de su sistema fotovoltaico. La carcasa de aluminio no solo aporta a la estética moderna, sino que también sirve para disipar el calor de manera eficiente, aumentando la vida útil del inversor.

contra defectos de fabricación...!

Especificaciones Técnicas

• Entrada de PV (Datos de Entrada de Fotovoltaicas):
  • Máx. DC Potencia (W): 8,400
  • Máx. Voltaje de Entrada (V): 600
  • MPPT Voltaje Operativo Rango (V): 70 -550
  • Rango de Voltaje de Entrada Nominal (V): 360
  • Corriente Máxima de Entrada (A): 18 x 2
• Datos de Salida AC (Corriente Alterna):
  • Máx. Potencia de Salida (W): 5,000
  • Corriente Máxima de Salida (A): 28.7
  • Voltaje Nominal de Salida (V): 1/N/PE, 220Vac, 230Vac, 240Vac
  • Rango de Voltaje de Red: 180Vac-276Vac (Según estándar local)
  • Rango de Frecuencia de Red: 45-55Hz/54-66Hz
  • Factor de Potencia de Salida: 1 defectuoso (ajustable de 0.8 inductivo a 0.8 capacitivo)
• Eficiencia:
  • Máx. Eficiencia: 98.20%
  • Eficiencia Euro: 97.92%
• Protección:
  • Protección de Inversión de Polaridad PV: Sí
  • Detección de Resistencia de Aislamiento PV: Sí
  • Protección de Cortocircuito de AC: Sí
  • Protección de Corriente de AC: Sí
  • Protección de Sobrevoltaje de AC: Sí
  • Protección Anti-aislamiento: Sí
  • Protección de Residuo de Corriente: Sí
  • Protección de Sobrecarga Temporal: Sí
• Datos Generales:
  • Dimensiones (An x Al x Pr): 358 x 360 x 142 mm
  • Peso: 10 kg
  • Grado de Protección: IP65
  • Material del Recinto: Aluminio
  • Rango de Temperatura Ambiente: -25 a 60 °C
  • Humedad Relativa: 0-100%
  • Topología: Sin Transformador
  • Interfaz de Comunicación: WiFi.
  • Enfriamiento: Convección inteligente con ventilación

Diagrama de conexiónHNS5000TL

Equipado con funciones inteligentes como el Anti-Flujo, que previene la retroalimentación de energía a la red, el HNS5000TL también cuenta con una capacidad de sobredimensionamiento máxima 1.5 veces su potencia nominal. Esto significa que se pueden instalar paneles solares adicionales para aumentar la generación sin la necesidad de actualizar el

Módulos Solares CompatiblesMódulo Solar LONGI 575W

LR572HTH575M

Cantidad de modulos recomendados: 10

Voltaje de circuito abierto (Voc): 52.06 V

Corriente en corto circuito (Isc): 14.44 A

Dimensiones: 2278x1134x35 mm

Módulo Solar ETSOLAR 450W

ETM760BH450WW/WB

Cantidad de modulos recomendados: 12

Voltaje de circuito abierto (Voc): 41.4 V

Corriente en corto circuito (Isc): 13.6 A

Dimensiones: 1909x1134x35 mm

Módulo Solar LONGI 580W

LP*182*182M72NH580W

Cantidad de modulos recomendados: 10

Voltaje de circuito abierto (Voc): 51.09 V

Corriente en corto circuito (Isc): 14.45 A

Dimensiones: 2279x1143x30 mm

Módulo Solar RISEN 660W

RSM1328660M

Cantidad de modulos recomendados: 8

Voltaje de circuito abierto (Voc): 45.75V

Corriente en corto circuito (Isc): 18.33 A

Dimensiones: 2384x1303x35 mm

Nota:

• Los inversores requieren sincronizarse para entregar voltaje, de lo contrario el equipo no entregara voltaje, si se miden las terminales con los paneles conectados el voltaje medido debe ser 0V.
• Se recomienda utilizar sistemas de tierra física (LP-GROUND-30A), colocar supresores de picos (LA302R) y verificar voltajes de operación.
