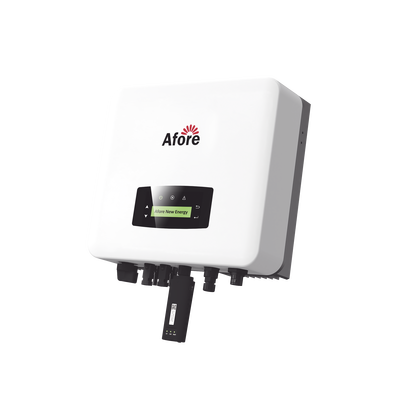

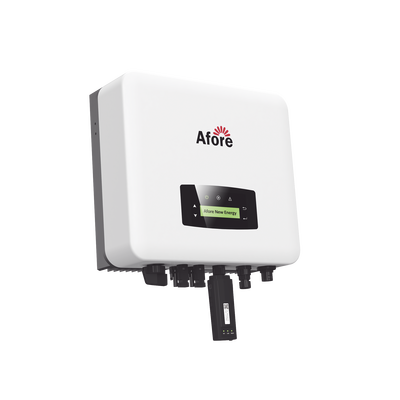

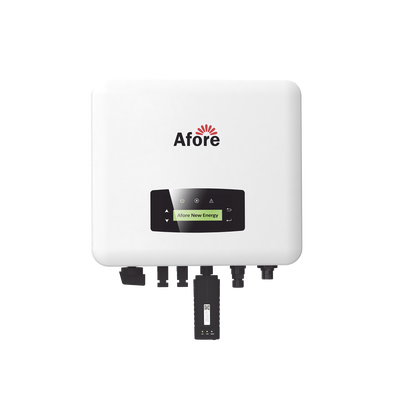

Inversor para Interconexión a CFE de 3 kW con Salida de 220 Vca, Módulo Wifi Incluido

¿Cómo Funciona?

Los sistemas de interconexión convierten, mediante un inversor, la energía en corriente directa generada por los paneles solares en energía en corriente alterna en total sincronía en voltaje y frecuencia tal y como lo entrega CFE.

El Inversor de HNS3000TL1 de Afore es una solución avanzada diseñada para aplicaciones de sistemas fotovoltaicos residenciales. Con una potencia máxima de salida de 3 kW, este inversor es ideal para aquellos que buscan optimizar la generación de energía de sus sistemas PV.

Gracias a su tecnología de vanguardia, el HNS3000TL1 ofrece una máxima eficiencia del 98.40%, asegurando que se aproveche al máximo la energía solar recogida por sus paneles.

Equipado con dos seguidores MPPT y capaz de manejar un voltaje de entrada máximo de 550 V, el HNS3000TL1 garantiza una generación eficiente de máxima potencia, incluso en las condiciones más desafiantes.

Este inversor ha sido diseñado para ser robusto y confiable, con protecciones integradas tipo III y una construcción que garantiza su durabilidad a lo largo del tiempo. Su interfaz de comunicación inteligente permite una fácil monitorización y gestión del sistema por medio de conectividad WiFi.

Características Principales

• Potencia Máxima de Salida: 4,200 W
• Potencia Nominal de Salida: 3000 W
• Voltaje Máximo de Entrada (V): 360
• Rango de Voltaje MPPT (V): 50-500
• Corriente Máxima de Entrada (ISC): 18
• Número de Seguidores MPPT: 1
• Eficiencia Máxima: 98.13%
• Eficiencia Europea: 97.56%
• Peso: 6 kg
• Dimensiones (Ancho x Alto x Profundidad): 280 x 260 x 116 mm
• Tipo de Protección: IP65
• Conexión Inteligente: Sí, con función de Monitoreo Inteligente y comunicación WiFi.

Instalación de Equipo Confiabilidad y Seguridad

El HNS3000TL1 viene con todas las protecciones necesarias para garantizar la operación segura y confiable de su sistema fotovoltaico. La carcasa de aluminio no solo aporta a la estética moderna, sino que también sirve para disipar el calor de manera eficiente, aumentando la vida útil del inversor.

Especificaciones Técnicas Entrada de PV (Datos de Entrada de Fotovoltaicas)

• Máx. DC Potencia (W): 4,200
• Máx. Voltaje de Entrada (V): 500
• MPPT Voltaje Operativo Rango (V): 50-500
• Rango de Voltaje de Entrada Nominal (V): 360
• Corriente Máxima de Entrada (ISC): 18A

Datos de Salida AC (Corriente Alterna)

• Máx. Potencia de Salida (W): 3,000
• Corriente Máxima de Salida (A): 15
• Voltaje Nominal de Salida (V): 1/N/PE, 220Vac, 230Vac, 240Vac
• Rango de Voltaje de Red: 180Vac-276Vac (Según estándar local)
• Rango de Frecuencia de Red: 45-55Hz/54-66Hz
• Factor de Potencia de Salida: 1 defectuoso (ajustable de 0.8 inductivo a 0.8 capacitivo)

Eficiencia

• Máx. Eficiencia: 98.13%
• Eficiencia Euro: 97.56%

Protección

• Protección de Inversión de Polaridad PV: Sí
• Detección de Resistencia de Aislamiento PV: Sí
• Protección de Cortocircuito de AC: Sí
• Protección de Corriente de AC: Sí
• Protección de Sobrevoltaje de AC: Sí
• Protección Anti-aislamiento: Sí
• Protección de Residuo de Corriente: Sí
• Protección de Sobrecarga Temporal: Sí

Datos Generales

• Dimensiones (An x Al x Pr): 280 x 260 x 116 mm
• Peso: 6 kg
• Grado de Protección: IP65
• Material del Recinto: Aluminio
• Rango de Temperatura Ambiente: -25 a 60 °C
• Humedad Relativa: 0-100%
• Topología: Sin Transformador
• Interfaz de Comunicación: WiFi
• Enfriamiento: Convección inteligente con ventilación

Diagrama de conexión

El inversor viene con todas las protecciones necesarias para garantizar la operación segura y confiable de su sistema fotovoltaico. La carcasa de aluminio no solo aporta a la estética moderna, sino que también sirve para disipar el calor de manera eficiente, aumentando la vida útil del inversor.

Módulos Solares Compatibles Módulo Solar LONGI 575W

Modelo: LR572HTH575M

Cantidad de módulos recomendados: 6

Voltaje de circuito abierto (Voc): 52.06 V

Corriente en corto circuito (Isc): 14.44 A

Dimensiones: 2278x1134x35 mm

Módulo Solar ETSOLAR 450W

Modelo: ETM760BH450WW/WB

Cantidad de módulos recomendados: 7

Voltaje de circuito abierto (Voc): 41.4 V

Corriente en corto circuito (Isc): 13.6 A

Dimensiones: 1909x1134x35 mm

Módulo Solar LONGI 580W

Modelo: LP*182*182M72NH580W

Cantidad de módulos recomendados: 5

Voltaje de circuito abierto (Voc): 51.09 V

Corriente en corto circuito (Isc): 14.45 A

Dimensiones: 2279x1143x30 mm

Módulo Solar RISEN 660W

Modelo: RSM1328660M

Cantidad de módulos recomendados: 5

Voltaje de circuito abierto (Voc): 45.75V

Corriente en corto circuito (Isc): 18.33 A

Dimensiones: 2384x1303x35 mm

KITS DE INTERCONEXIÓN InversorKIT HNS3000TL1 HNS3000TLKIT1 HNS5000TL HNS5000TLKIT1 HNS7000TL HNS7000TLKIT1 HNS8000TL HNS8000TLKIT1 HNS9000TL HNS9000TLKIT1 HNS10000TL HNS10000TLKIT1 Beneficios

Energía Limpia

Ahorro de Energía

Cuidado del Medio Ambiente

Conexión sencilla

Notas

• Los inversores requieren sincronizarse para entregar voltaje, de lo contrario el equipo no entregará voltaje, si se miden las terminales con los paneles conectados el voltaje medido debe ser 0V.
• Se recomienda utilizar sistemas de tierra física (LP-GROUND-30A), colocar supresores de picos (LA302R) y verificar voltajes de operación.
