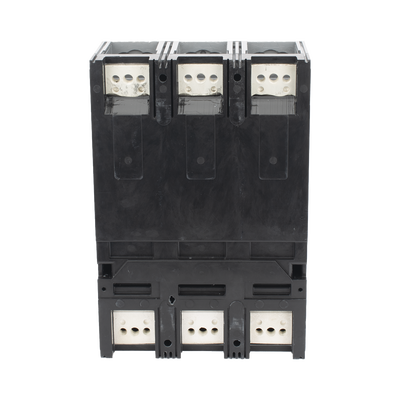

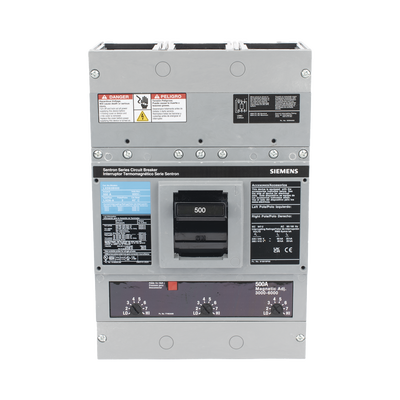

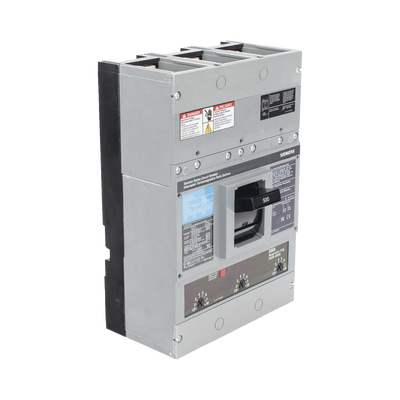

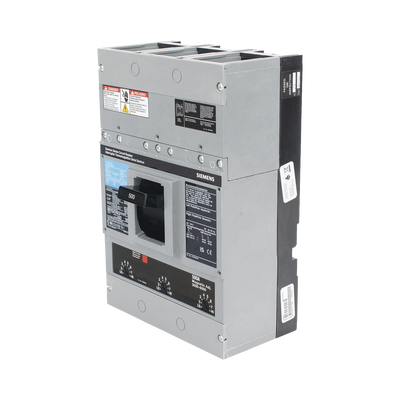

Interruptor Termomagnético / 600 Vca / 3 Polos / 500 A / Sin Zapatas / 35 kAIC / 24-480 Vca/Vcc

Interruptor termomagnético industrial de tres polos con capacidad nominal de 500 A a 600 Vca, diseñado para protección de circuitos en aplicaciones de distribución de potencia de media tensión. Incorpora disparo instantáneo ajustable en rango de 200-600 A con bobinas multi-tensión operables entre 24 y 480 Vca/Vcc, facilitando su integración con sistemas de protección y control diversos. La calibración para 40°C sin derating asegura capacidad nominal continua en condiciones térmicas exigentes. Su capacidad interruptiva de 35 kA a 480 Vca proporciona protección efectiva contra fallas de cortocircuito en instalaciones industriales. Compatible con tableros 3WLPack, FC, SBM y panelboards P4/P5, con montaje en gabinetes NEMA 1 y NEMA 3R. Se suministra sin zapatas principales; zapatas recomendadas modelo TA2J6500 para conductores 3/0-500 kcmil Cu (6 unidades requeridas).

• • Normas: UL 489, NOM-ANCE
• • Tensión nominal: 600 Vca
• • Configuración: 3 polos, 500 A
• • Sin zapatas principales incluidas
• • Frecuencia: 400 Hz
• • Temperatura de operación: -10°C a 40°C
• • Calibración: 40°C sin derating

Capacidad interruptiva:

• 35 kA @ 480 Vca
• 25 kA @ 600 Vca
• 30 kA (2P) @ 250 Vcd
• 25 kA (3P) @ 500 Vcd

Disparo instantáneo:

• Rango bajo: 200-600 A
• Tolerancia: ±20%
• Ajuste: 2 a 7 veces Ir

Bobinas de disparo multi-tensión:

• 24 Vca/Vdc: S17JLD6
• 48 Vca/Vdc: S18JLD6
• 120 Vca: S01JLD6
• 240 Vca: S03JLD6

Dimensiones (3 polos):

• Ancho (W): 7.5'
• Largo (L): 11'
• Profundidad (D): 4'
• Profundidad máxima (D1): 5.44'

Peso 3 polos: 19.5 lbs (4.54 kg)

Zapatas recomendadas:

• Modelo: TA2J6500
• Calibre: 3/0-500 kcmil Cu
• Cantidad requerida: 6 unidades

Aplicaciones de montaje:

• Gabinetes NEMA 1 y NEMA 3R
• Tableros 3WLPack, FC y SBM
• Panelboards P4 y P5

• Interruptor termomagnético 3 polos 500 A

Nota: Zapatas principales no incluidas. Adquirir separadamente modelo TA2J6500 (6 unidades) para conductores 3/0-500 kcmil Cu.
