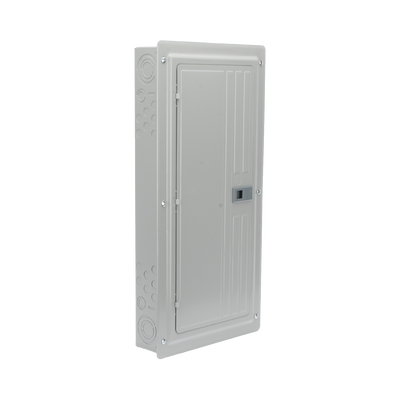

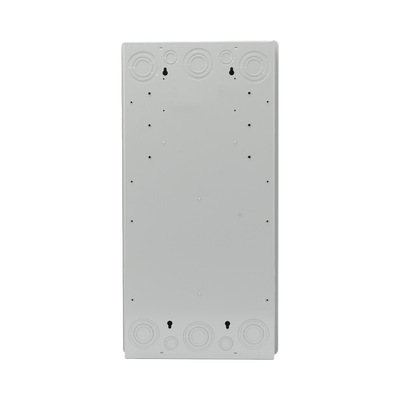

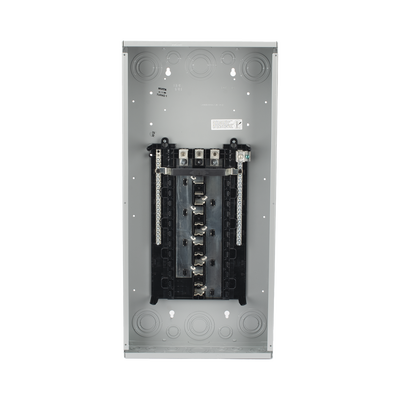

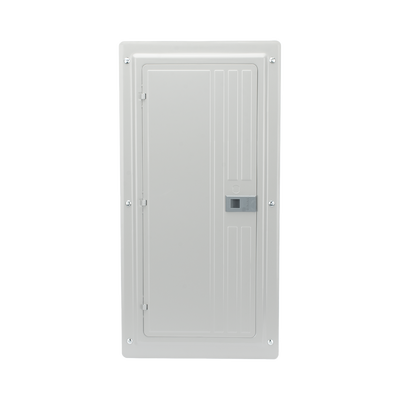

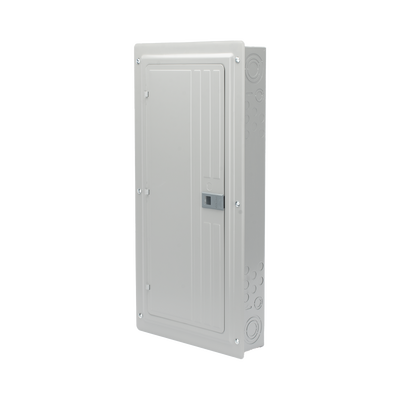

Centro de Carga Trifásico / 3 Fases 4 Hilos / 24 Espacios 42 Circuitos / 200 Amp / 120/240 VCA / NEMA 1 Interior

Centro de carga trifásico diseñado para distribución eléctrica comercial e industrial de media capacidad. Configuración de 3 fases, 4 hilos con barras de aluminio calibradas a 200 A, permitiendo hasta 42 circuitos derivados en 24 espacios físicos mediante el uso de interruptores tándem. Carcasa NEMA 1 para uso exclusivo en interiores, con tapa incluida para protección de los componentes internos. Compatible con la línea de interruptores termomagnéticos QP, QPH y HQP de Siemens, ofreciendo versatilidad en la protección de circuitos de 10 A a 125 A.

• Configuración: 3 fases, 4 hilos
• Capacidad: 24 polos / 42 circuitos
• Voltaje de operación: 120/240 VCA
• Material de barras: Aluminio
• Corriente nominal: 200 A
• Protección: NEMA 1, uso interior
• Incluye: Tapa
• Calibración: 50 °C
• Normas: UL 489, CSA C22.2 No. 5-16, NMX-J-266-ANCE

• Bus principal: Aluminio 200 A
• Circuitos máximos: 42 en 24 espacios
• Voltaje: 120/240 VCA
• Fases: 3 fases, 4 hilos
• Calibración térmica: 50 °C

• Dimensiones (Al × An × Pr): 23 1/8' × 31 1/8' × 3'
• Protección: NEMA 1, interior
• Conexión 15-20 A Cu: #14 - #10 AWG
• Conexión 15-20 A Al: #12 - #10 AWG
• Conexión 25-35 A Cu: #10 - #8 AWG
• Conexión 25-35 A Al: #10 - #6 AWG
• Conexión 40-50 A Cu: #8 - #6 AWG
• Conexión 40-50 A Al: #8 - #4 AWG
• Conexión 55-60 A Cu: #6 - #4 AWG
• Conexión 55-60 A Al: #6 - #4 AWG

• Interruptores QP: 1-2 polos, 10-125 A
• Interruptores QPH: 1-2 polos, 10-125 A
• Interruptores HQP: 1-2 polos, 10-125 A
• Incluye: Tapa
