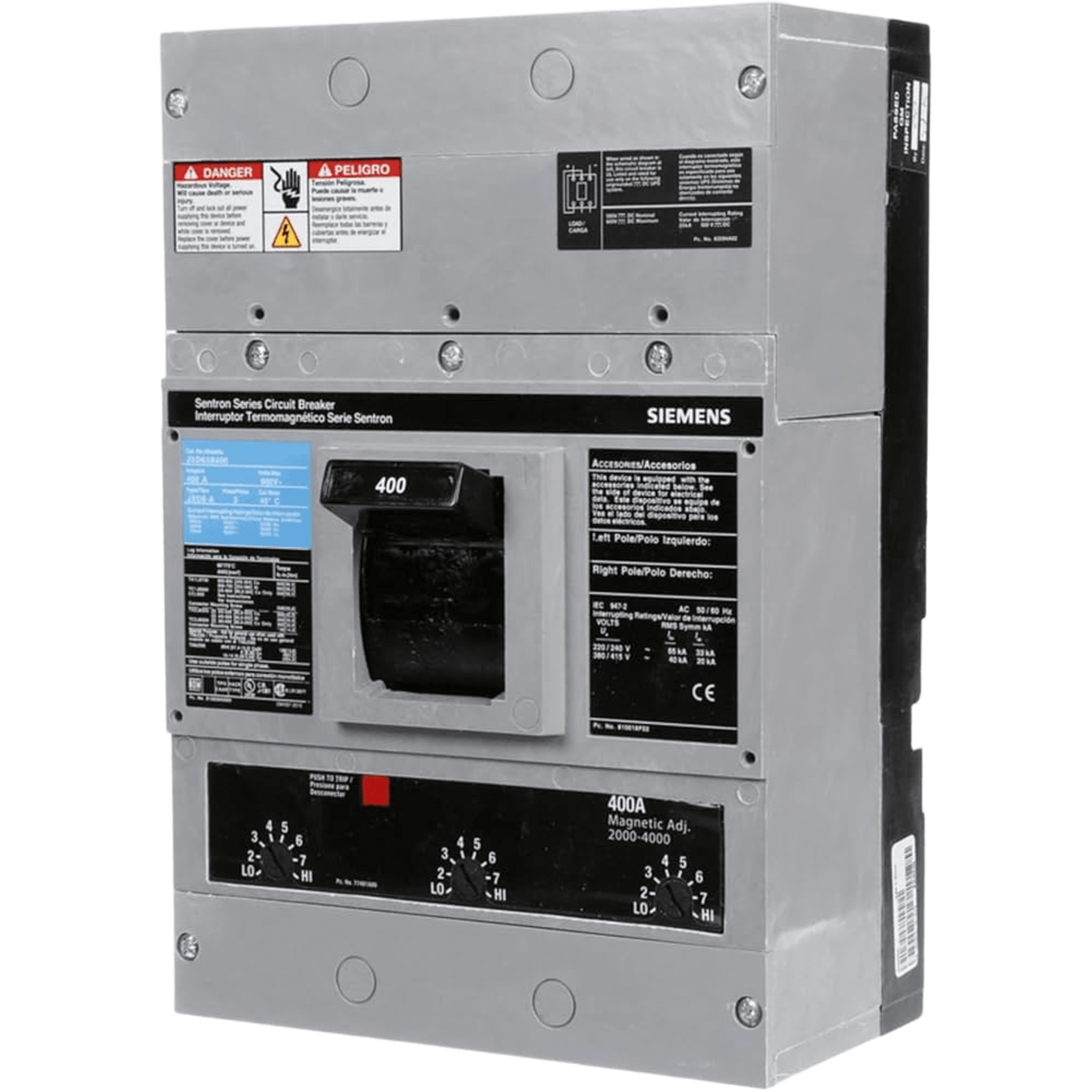

Interruptor Termomagnético 600V 3X400A, Sin zapatas principales.

Características Principales

• 600V CA
• 3 Polos
• 400A
• Sin zapatas principales
• Calibrado para 40°C sin derating
• Frecuencia: 400Hz

Normas y Certificaciones

• UL 489
• Clasificado para uso HACR
• Temperatura de operación: -10°C a 40°C
• Listado UL para aplicaciones de alimentación reversibles

Capacidad Interruptiva

• 65kA RMS Simétricos a 240V CA
• 35kA RMS Simétricos a 480V CA
• 25kA RMS Simétricos a 600V CA
• 30kA (2P) / 25kA (3P) a 250V CD

Dimensiones y Peso

• Dimensiones: 7.5' W x 11' L x 4' D
• Profundidad de montaje: 5.44'
• Peso: 10.0 lbs (4.54 kg)

Zapatas Recomendadas

Zapatas de línea y carga deben pedirse por separado:

• TA2J6500: 1,2 3/0-500KCMIL Cu
• TA1L6750: 1 500-750Kcmil Al
• TC1J6600: 1 3/0-600Kcmil Cu
• TC2J6500: 1, 2 3/0-600Kcmil Cu
• CCL600: 1 500kcmil Cu/Al

Ajuste de Disparo Instantáneo

Rango de corriente del interruptor: 350-400A

Rango Bajo

• 2000A (x5)
• 2290A (x5.75)
• 2570A (x6.5)
• 2860A (x7.25)

Rango Alto

• 3140A (x8)
• 3430A (x8.75)
• 3710A (x9.5)
• 4000A (x10)

Bobinas de Disparo

• 24V AC/DC - S17JLD6
• 48V AC/DC - S18JLD6
• 120V AC - S01JLD6
• 240V AC - S03JLD6
• 277V AC - S15JLD6
• 480V AC - S04JLD6
• 12V DC - S16JLD6
• 24V DC - S07JLD6
• 48V DC - S09JLD6
• 125V DC - S11JLD6
• 250V DC - S13JLD6

Combinación de Bobinas

• 480V AC / 250V DC - A01JLD64 / A02JLD64
• 120V AC - U01JLD6 / U01JLD62A
• 12V DC - A01JLDLV / A02JLDLV
• 208V AC - U02JLD6 / U02JLD62A
• 240V AC - U03JLD6 / U03JLD62A
• 480V AC - U06JLD6 / U06JLD64A
