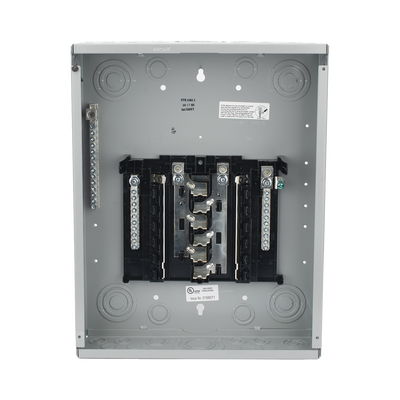

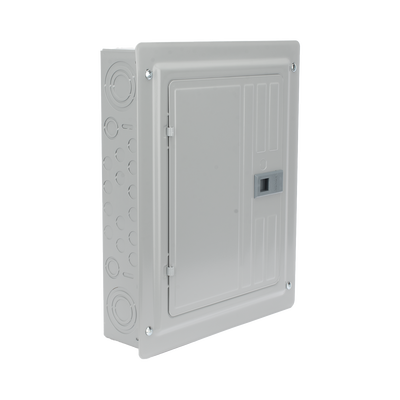

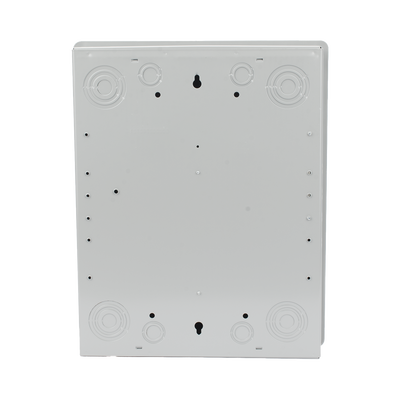

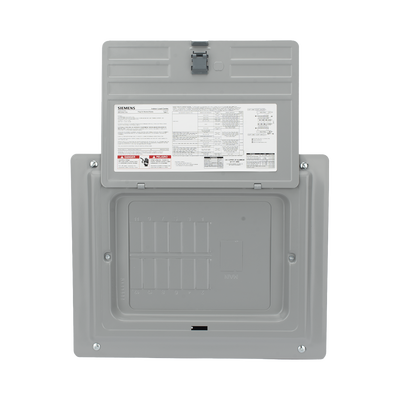

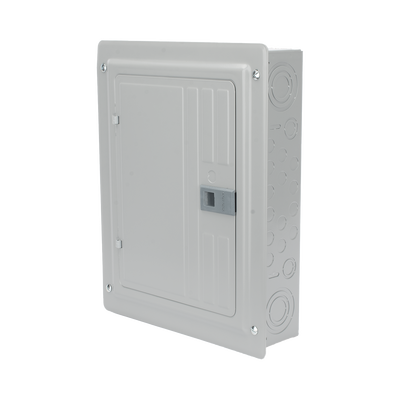

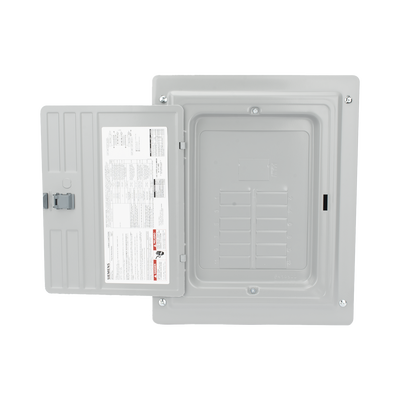

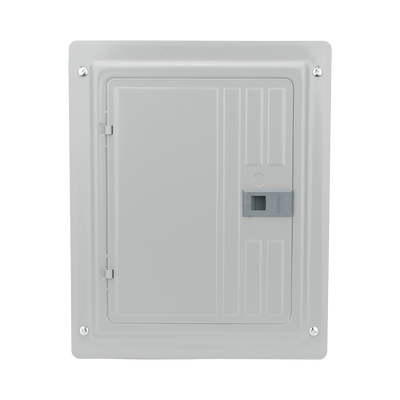

Centro de Carga / Monofásico 1 Fase 3 Hilos / 12 Polos 24 Circuitos / 120/240 Vca / 125 A / NEMA 1 Interior

Centro de carga monofásico diseñado para distribución eléctrica en instalaciones residenciales y comerciales de interior. Configuración de 1 fase y 3 hilos con capacidad para 24 circuitos distribuidos en 12 espacios de polo, alimentados por bus de aluminio con capacidad nominal de 125 A. Compatible con interruptores tipo QP, QPH y HQP en configuraciones de 1, 2 y 3 polos con rango de amperaje de 10 A a 125 A. Encapsulamiento NEMA 1 con tapa incluida para protección en ambientes interiores controlados. Cumple con normativas UL 489, CSA C22.2 No. 5-16 y NMX-J-266-ANCE para operación segura a 120/240 Vca.

Características Generales

• • Bus de aluminio de 125 A
• • 24 circuitos en 12 espacios de polo
• • Voltaje de operación: 120/240 Vca monofásico
• • Configuración: 1 fase, 3 hilos
• • Encapsulamiento NEMA 1 para uso interior
• • Tapa incluida
• • Certificaciones: UL 489, CSA C22.2 No. 5-16, NMX-J-266-ANCE
• • Interruptores compatibles: QP, QPH, HQP (1, 2 y 3 polos; 10 A - 125 A)

Especificaciones EléctricasTipo: Centro de carga monofásicoFases: 1 faseHilos: 3 hilosNúmero de polos: 12 polosNúmero de circuitos: 24 circuitosVoltaje: 120/240 VcaCorriente nominal: 125 AMaterial del bus: AluminioConfiguración: 1 fase, 3 hilosEspecificaciones FísicasTipo de montaje: InteriorEncapsulamiento: NEMA 1Incluye: TapaNormas y CertificacionesUL 489CSA C22.2 No. 5-16NMX-J-266-ANCEConfiguración de InterruptoresTipo de interruptores: QP, QPH, HQPRango de amperaje: 10 A - 125 ANúmero de polos: 1, 2 y 3 polosConexiones y CablesConexión a tierra: Terminal de tierraCalibre de cable: Ver tabla de terminales
