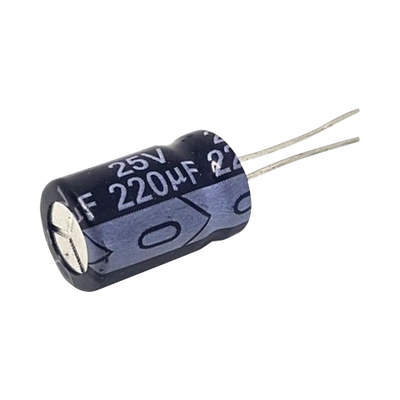

Capacitor Electrolítico Radial / 220 µF / 25 Vdc / 105 °C / 8 x 11 mm

Capacitor electrolítico de aluminio con configuración radial para montaje through-hole en circuitos impresos. Diseñado para aplicaciones de filtrado, acoplamiento y desacoplamiento en fuentes de alimentación y etapas de amplificación. Construcción de aluminio electrolítico con sellado hermético que garantiza estabilidad de parámetros eléctricos durante su vida útil nominal. Compatible con operación en ambientes de alta temperatura gracias a su especificación de 105 °C máxima. Dimensiones reducidas de 8 mm de diámetro por 11 mm de longitud permiten integración en diseños con restricciones de espacio.

Características Generales

• • Capacitancia: 220 µF ±20% (a 120 Hz, 20 °C)
• • Tensión nominal: 25 Vdc
• • Rango de temperatura: -40 °C a +105 °C
• • Diseño radial con pitch de 3.5 mm
• • Construcción de aluminio electrolítico
• • Vida útil: 2000 horas a 105 °C
• • Factor de disipación tanδ: 0.16 (a 120 Hz, 20 °C)

Desempeño EléctricoCapacitancia: 220 µF ±20%Frecuencia de prueba: 120 HzTemperatura de prueba: 20 °CFactor de disipación (tanδ): 0.16Corriente de fuga: I = 0.01CV o 3 µA (mayor)Impedancia baja temperatura: Z(-25 °C)/Z(+20 °C) = 2:1Corriente de rizo: 235 mA (105 °C, 120 Hz)Resistencia interna (ESR): 0.16 Ω·µFEspecificaciones FísicasDiámetro: 8 mmLongitud: 11 mmPitch: 3.5 mmDiámetro de terminales: 0.6 mmContenido del Paquete• Capacitor electrolítico radial 220 µF / 25 VdcEspecificaciones sujetas a variación según lote de fabricación. Consultar hoja de datos para confirmar parámetros exactos.
