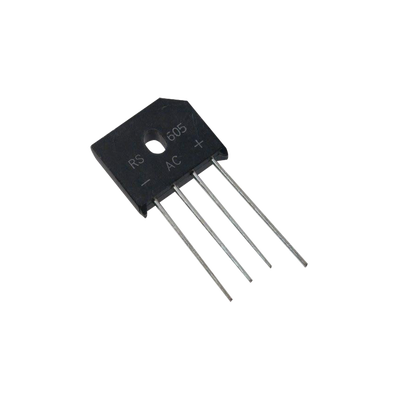

Puente Rectificador / 6 A / 600 V PIV / 420 V RMS / Silicio / -55°C a +150°C

Puente rectificador monofásico de silicio diseñado para aplicaciones de conversión de potencia AC-DC en equipos industriales, fuentes de alimentación y sistemas de control electrónico. Soporta corrientes continuas de hasta 6 A con una tensión inversa de pico de 600 V, proporcionando margen de seguridad para operación en redes con perturbaciones transitorias. La construcción en silicio con terminales de plata sobre cobre garantiza baja resistencia de contacto y estabilidad térmica en el rango operativo de -55°C a +150°C. La resistencia térmica junction-case de 3.1°C/W permite cálculos precisos de disipador requerido según las condiciones de carga y ambiente de instalación.

Características Generales

• • Capacidad de corriente: 6 A continua
• • Tensión de pico inverso (VRRM): 600 V
• • Tensión eficaz (VRMS): 420 V
• • Material semiconductor: Silicio
• • Caída de voltaje directo (VF): 1.1 V
• • Corriente de sobrecarga no repetitiva (IFSM): 150 A pico
• • Valor I²t: 93.3 A²/s
• • Corriente inversa (IR): 5.0 μA
• • Temperatura de operación: -55°C a +150°C
• • Clasificación UL 94V-0, componente reconocido (archivo #94233)
• • Montaje en cualquier posición

Desempeño EléctricoVRRM (tensión repetitiva inversa máxima)600 VVRMS (tensión eficaz)420 VVDC (tensión directa continua)600 VIO (corriente de salida continua)6.0 AIFSM (corriente de sobrecarga pico)150 AI²t (valor térmico de fusión)93.3 A²/sVF (caída de voltaje directo)1.1 VIR (corriente inversa máxima)5.0 μAFísicas y TérmicasMaterial semiconductorSilicioTerminalesPlata sobre cobreRθJC (resistencia térmica junction-case)3.1 °C/WRθJA (resistencia térmica junction-ambiente)8.6 °C/WTemperatura de operación-55°C a +150°CClasificación de flamabilidadUL 94V-0Posición de montajeCualquier posiciónCertificacionesUL reconocidoArchivo #94233
