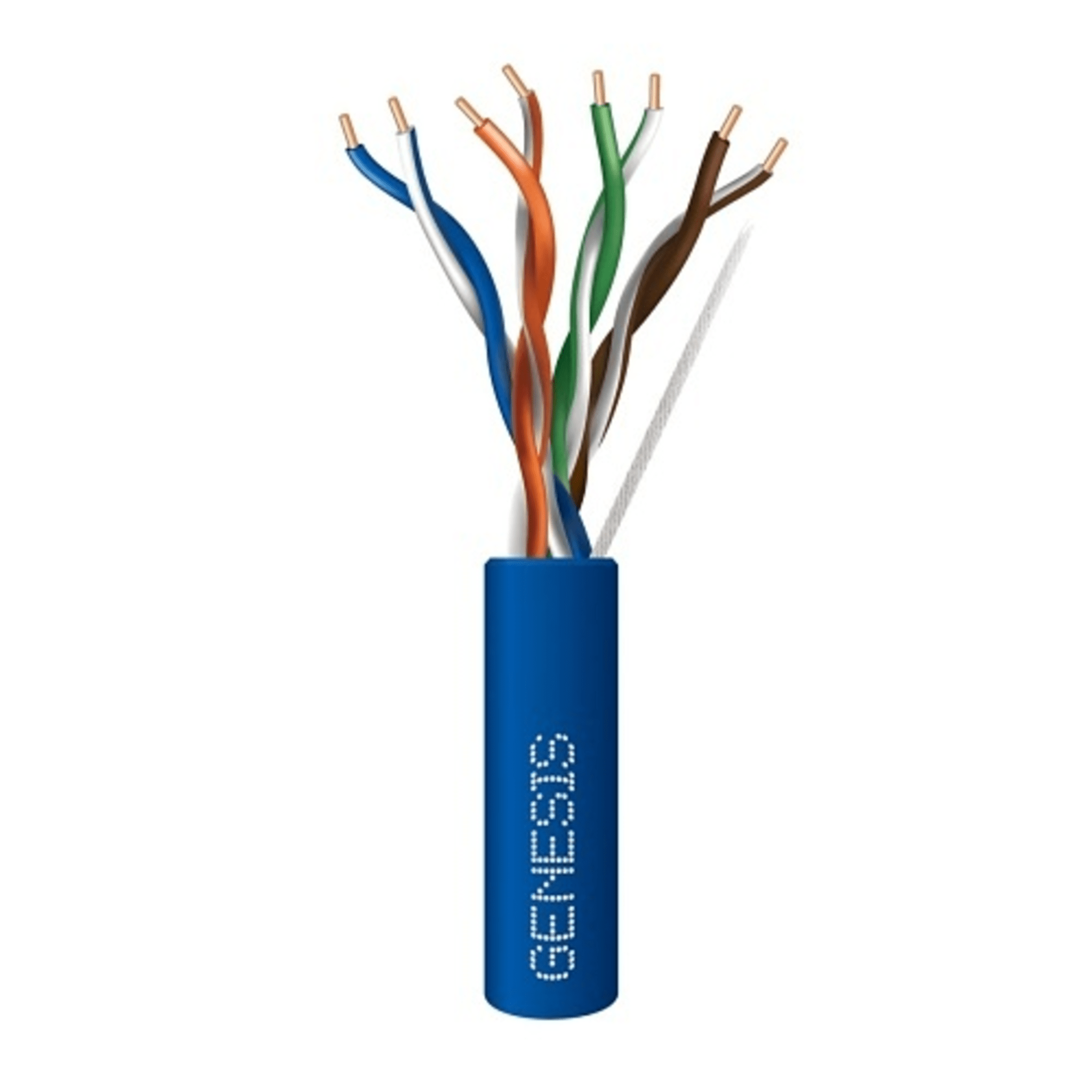

Bobina de Cable de 305 Metros (1000 Pies) / UTP Cat6 Riser / Color Azul / UL, CMR, Probado a 350 MHz / Para Aplicaciones de CCTV, Redes de Datos IP Megapixel / Control RS485

Aplicaciones

• Conexión de equipos de red inalámbrica
• Redes de datos
• Cableado estructurado
• Sistemas de seguridad de CCTV
• Instalación en espacios no de manejo de aire
• Instalación en bandejas de cable con cubierta metálica
• Instalación en zonas expuestas a luz solar

Características Técnicas

• Pares: 4 (8 conductores)
• Tipo: UTP Cat6
• Color: Azul
• Conductor: Cobre sólido
• Diámetro: 0.205 pulgadas
• Aislamiento: Polipropileno o Polietileno
• Vaina: PVC
• Resistencia a temperatura: -20°C a 75°C
• Tensión nominal: 300 Volts
• Resistencia DC: 9.38 Ohms/100m a 20°C
• Capacitancia: 5.6 nF/100m
• Longitud: 305 metros (1000 pies)

Certificaciones

• UL 1685
• UL 444
• CSA C22.2 No. 2556 - FT4
• CMR
• RoHS
• REACH
• ETL Verified to TIA-568.2-D Cat 6

Pruebas de Rendimiento

• Probado a: 400 MHz
• Resistencia de aislamiento: 500MΩ min @ 500VDC
• Velocidad de propagación: 65% nominal
• Impedancia: 100Ω ±15% @ 4-550MHz

Construcción

• Conductores de cobre desnudo
• Aislamiento de polipropileno o polietileno
• Cordón de desgarramiento durable
• Vaina exterior de PVC
• Marcas de longitud Countdown®

Desempeño Eléctrico

• Resistencia de aislamiento: 500MΩ min @ 500VDC
• Velocidad de propagación: 65% nominal
• Impedancia: 100Ω ±15% @ 4-550MHz

Pruebas de Insertion Loss

• 1 MHz: 2.0 dB/100m
• 4 MHz: 3.8 dB/100m
• 8 MHz: 5.3 dB/100m
• 10 MHz: 6.0 dB/100m
• 16 MHz: 7.6 dB/100m
• 20 MHz: 8.5 dB/100m
• 25 MHz: 9.5 dB/100m

Pruebas de NEXT y PSNEXT

• 1 MHz: 74.3 dB/100m (NEXT), 72.3 dB/100m (PSNEXT)
• 4 MHz: 65.3 dB/100m (NEXT), 63.3 dB/100m (PSNEXT)
• 8 MHz: 60.8 dB/100m (NEXT), 58.8 dB/100m (PSNEXT)
• 10 MHz: 59.3 dB/100m (NEXT), 57.3 dB/100m (PSNEXT)
• 16 MHz: 56.2 dB/100m (NEXT), 54.2 dB/100m (PSNEXT)
• 20 MHz: 54.8 dB/100m (NEXT), 52.8 dB/100m (PSNEXT)

Pruebas de Return Loss

• 1 MHz: 20.0 dB/100m
• 4 MHz: 23.0 dB/100m
• 8 MHz: 24.5 dB/100m
• 10 MHz: 25.0 dB/100m
• 16 MHz: 25.0 dB/100m
• 20 MHz: 25.0 dB/100m

Color de Pares

• Par 1: Azul/Azul + Blanco
• Par 2: Naranja/Naranja + Blanco
• Par 3: Verde/Verde + Blanco
• Par 4: Marrón/Marrón + Blanco

Especificaciones Adicionales

• Cumple con UL 1666 - Riser Rated
• Cumple con CSA C22.2 No. 2556 - FT4 Rated
• Cumple con UL 444 - Comunicaciones, tipo CMR
• Resistente a la luz solar
• Cumple con REACH/RoHS
• Verificado por ETL a TIA-568.2-D Cat 6

Detalles de Identificación

GENESIS P/N 6360 4PR23 CAT 6 E175104-1 (UL) CMR C(UL)US FT4 SUN RES 75C (RoHS)

Información Adicional

• Uso: Interior
• Instalación: En bandejas de cable con cubierta metálica
• Resistencia a la luz solar: Sí
• Clasificación: Riser
