Zapata para interruptor / 3/0-500 kcmil / 65 kA / 250 VCD / Marco 600 A / Gabinetes N1/N3R / 7.5 x 11 x 4 in

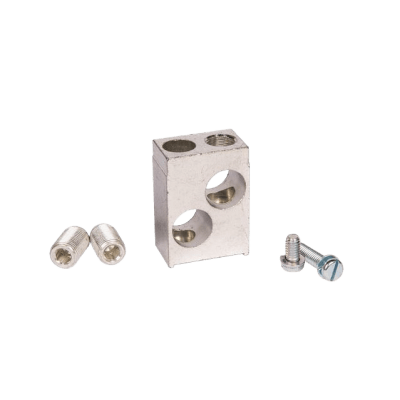

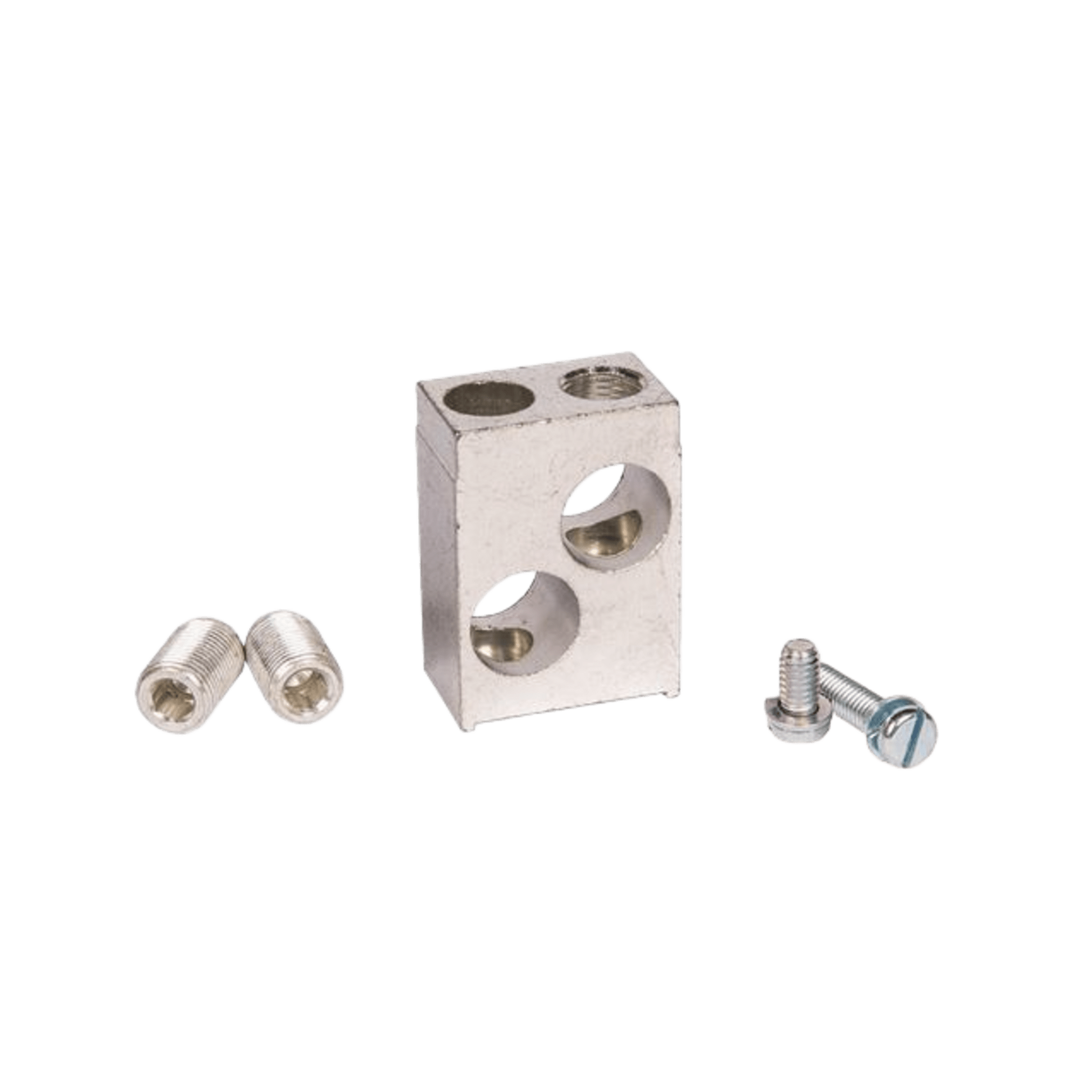

Esta zapata de cobre está diseñada para establecer conexiones eléctricas seguras en interruptores de marco 600 A de las series JXD6 y LXD6. Su construcción en cobre garantiza excelente conductividad y resistencia a la corrosión en entornos industriales exigentes. La zapata soporta calibres de cable desde 3/0 hasta 500 kcmil, ofreciendo versatilidad para diversas configuraciones de instalación. Está certificada bajo normas UL 489 y NOM-ANCE, asegurando cumplimiento con estándares de seguridad eléctrica internacionales y nacionales.

Características principales

• Material de cobre para máxima conductividad eléctrica y durabilidad
• Compatibilidad exclusiva con interruptores JXD6 y LXD6
• Operación sin derating a temperatura ambiente de 40°C
• Soporta frecuencia de operación de 400 Hz para aplicaciones especiales
• Montaje en gabinetes tipo N1 y N3R, tableros 3WLPack, FC, SBM
• Compatible con panelboards P4 y P5

Especificaciones técnicasCompatibilidadModelo: JXD6 y LXD6
Marco: 600 A
Cantidad: 1 piezaConexión eléctricaCalibre cable: 3/0 - 500 kcmil
Material: Cobre
Frecuencia: 400 HzCapacidad interruptiva65 kA @ 250 VCD
35 kA @ 480 VCA
25 kA @ 500 VCD
25 kA @ 600 VCADimensionesAncho (W): 7.5 in (190.5 mm)
Largo (L): 11 in (279.4 mm)
Profundidad (D): 4 in (101.6 mm)
Profundidad (D1): 5.44 in (138.2 mm)Peso2 polos: 17.5 lbs (7.94 kg / 3.9 kg*)
3 polos: 19.5 lbs (8.85 kg / 4.54 kg*)Aplicaciones de montajeGabinetes: N1, N3R
Tableros: 3WLPack, FC, SBM
Panelboards: P4, P5Normas y certificacionesUL 489
NOM-ANCECondiciones de operaciónTemperatura: 40°C sin derating
Voltaje: CA/CD múltiples

* Los valores de peso en kg presentados en la documentación técnica del fabricante pueden variar según la configuración específica del interruptor. Verifique la compatibilidad exacta con su modelo antes de la instalación.
