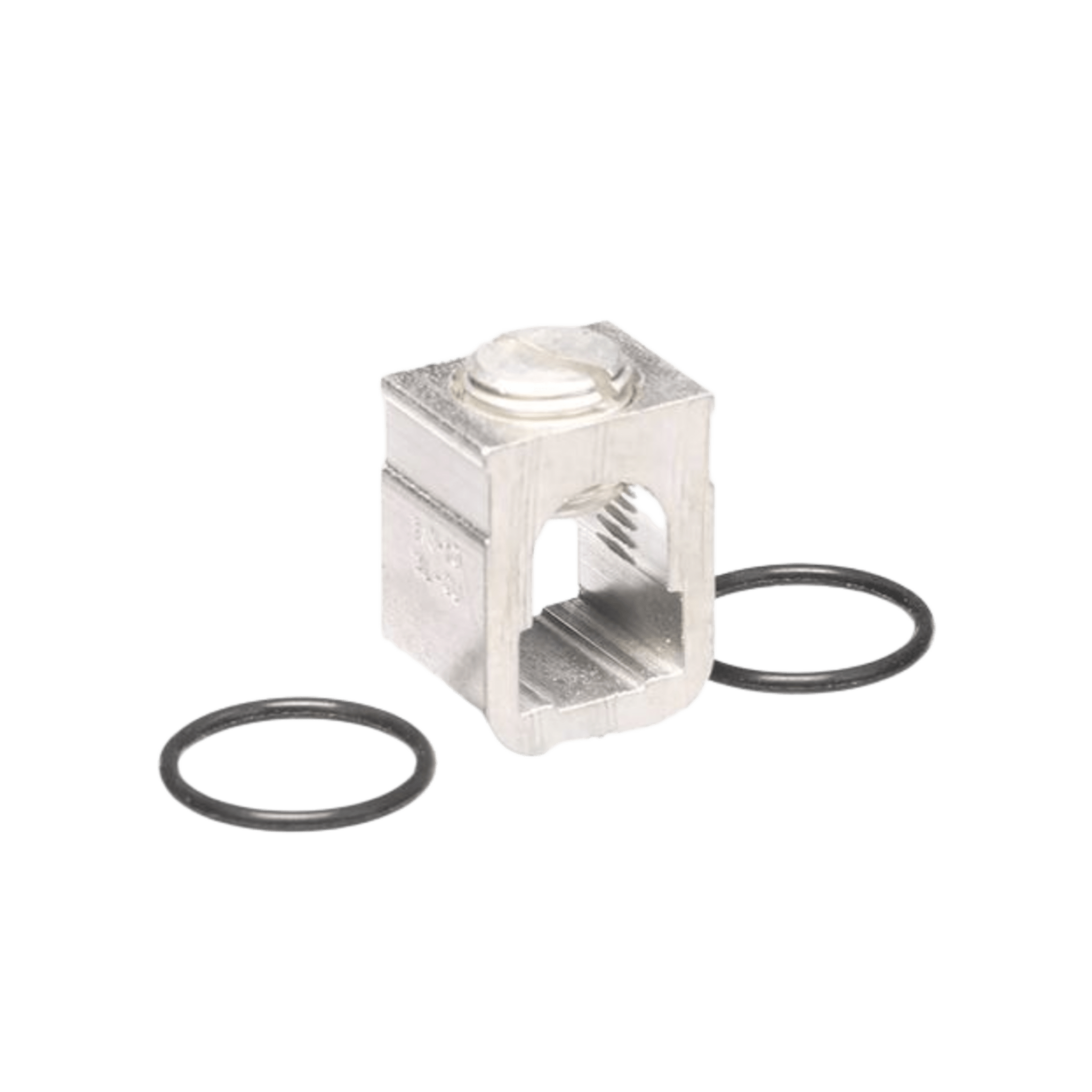

Zapata para interruptor / 30-100A / 65kA@120VAC / 1 polo / Gabinete N1-N3R

Zapata diseñada para establecer conexiones de línea y carga en interruptores de circuito. Compatible exclusivamente con la serie Sentron ED6 de 1 polo, ofreciendo un rango de corriente operativa de 30 a 100 amperios. Su construcción permite instalación versátil en gabinetes tipo N1 y N3R, así como en tableros 3WLPack, FC, SBM y panelboards P1. La zapata incluye fijación mediante tornillos para asegurar conexiones firmes en entornos industriales y comerciales.

Características principales

• Conexiones de línea y carga integradas en un solo elemento
• Compatibilidad exclusiva con interruptores Sentron ED6 de 1 polo
• Rango de cable #10-1/0 AWG para cobre y aluminio
• Capacidad interruptiva de 65kA rms simétricos a 120VCA
• Montaje en gabinetes N1, N3R y diversos tableros industriales
• Certificación UL 489 clasificado para uso HACR

Especificaciones técnicasRango de corriente30 - 100 ACalibre de cable#10 - 1/0 AWG Cu/AlAplicaciónInterruptores ED6 de 1 poloTipo de conexiónFijados con tornillosCapacidad interruptiva @ 120VCA65 kA rms simétricosCapacidad interruptiva @ 240VCA25 kA rms simétricosCapacidad interruptiva @ 277VCA18 kA rms simétricosTemperatura de operación-10°C a 40°CNormas y certificacionesUL 489 (HACR), CSACompatibilidad de montajeGabinetes N1, N3R; Tableros 3WLPack, FC, SBM; Panelboard P1Dimensiones (W1)6.35 pulgadas (161.29 mm)
