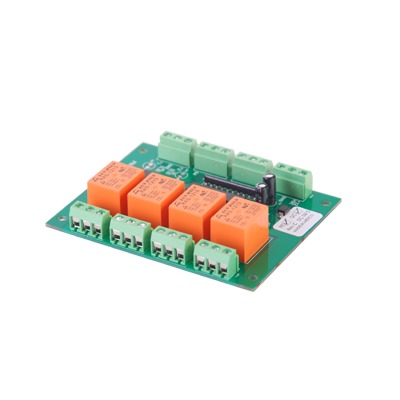

Tarjeta control de esclusas / 2 puertas / 4 relevadores 1A @ 115VAC / 2 triggers 5V / 73x94x20 mm / 12VDC

Tarjeta electrónica especializada para el control de esclusas de seguridad con capacidad para gestionar dos puertas de forma simultánea e interdependiente. Integra cuatro salidas de relé para el accionamiento de chapas magnéticas o cerraduras eléctricas, junto con dos salidas de trigger positivo de pulso a 5V para comunicación con sistemas de control de acceso o plataformas de gestión centralizada. Las cuatro entradas de sensores S1-S4 admiten configuración NC/NO, permitiendo la conexión de contactos magnéticos estándar de la industria. Las salidas de nivel alto T1-T2 proporcionan indicación luminosa automática cuando se detecta apertura de puerta, facilitando la supervisión visual del estado de la esclusa en tiempo real.

Características principales

• Control de esclusa para 2 puertas con lógica de seguridad avanzada
• 4 salidas de relé: 1A @ 115VAC máximo por contacto
• 2 salidas de trigger positivo de pulso a 5V
• 4 entradas S1-S4 para contactos magnéticos NC/NO
• Indicación luminosa de puerta abierta por T1-T2 (5V)
• Factor de forma compacto: 73 × 94 × 20 mm

Especificaciones técnicasAlimentación

12 VDC @ 125 mA

Salidas de relé

4 salidas (NO-X, NC-X, C-X por relé)
Capacidad: 1A @ 115VAC máximo

Salidas de trigger

2 salidas de pulso positivo a 5V

Entradas de sensores

S1-S4 para contactos magnéticos
Configuración NC/NO

Indicadores de estado

T1-T2: salidas de nivel alto 5V
Activación al detectar puerta abierta

Dimensiones físicas

73 × 94 × 20 mm
(2.87 × 3.70 × 0.79 pulgadas)

Aplicaciones típicas

Control de acceso para bancos y centros financieros con puertas NC/NO. Requiere equipos de sujeción con modo de operación compatible para esclusas de seguridad intermedia.
