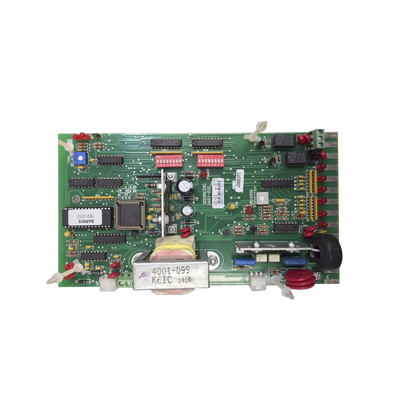

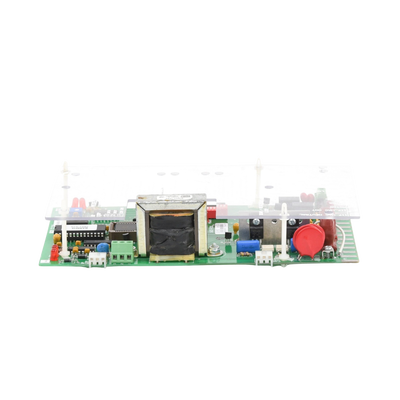

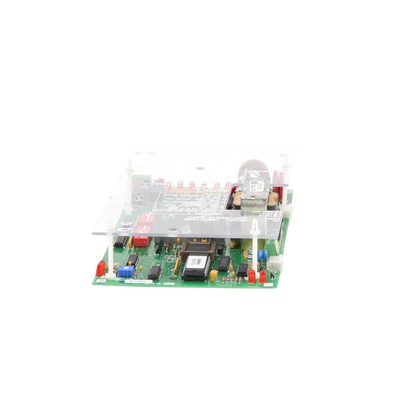

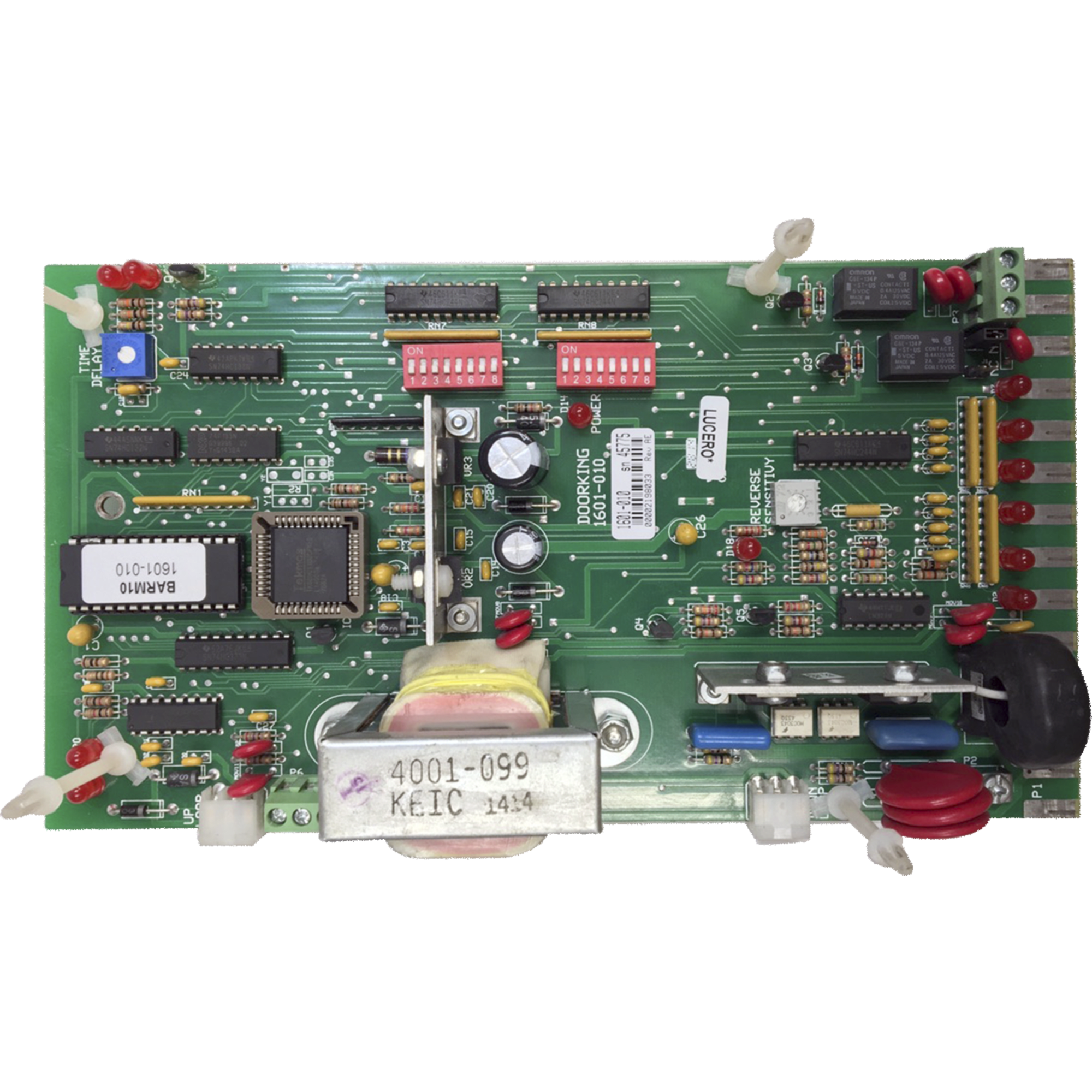

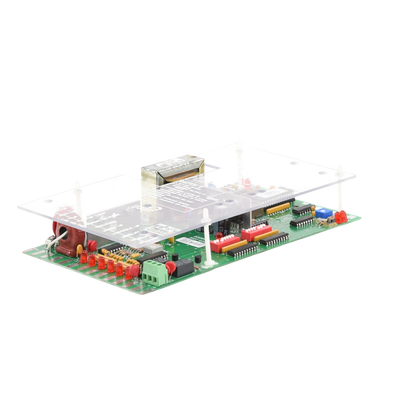

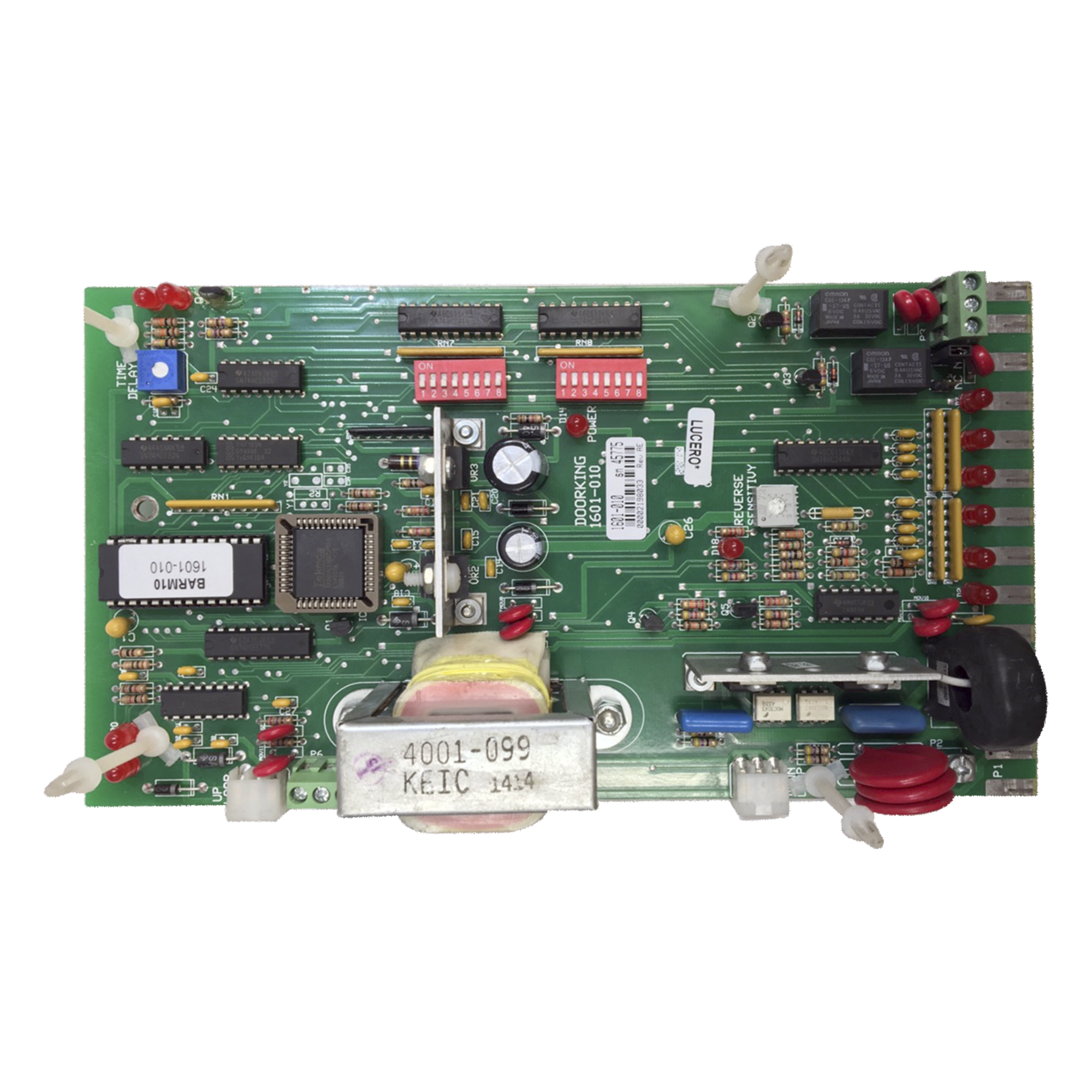

Tablilla de refacción para barreras Doorking 1601 / 1602 / 1603

Características Técnicas

• Modelo: 1601010
• Compatibilidad: Barreras Doorking modelos 1601, 1602
• Aplicación: Control de acceso vehicular
• Material: Resistente a intemperie
• Instalación: Montaje en pad de concreto

Especificaciones Eléctricas

• Voltaje: 115 VAC
• Conexión: Alta tensión (requiere conexión a tierra)
• Interruptores DIP: Configuración de funciones
• Conexión de sensores: Terminales para sensores de contacto y no contacto

Configuración

• SW1-1: Modelo 1601 (OFF), 1602 (ON)
• SW1-7: Temporizador automático (1-59 segundos)
• SW2-4: Funcionamiento de bucle de bajada
• SW1-5: Activación de relé (DOWN loop o UP loop)

Dimensiones

• Montaje: Pad de concreto (48h curado)
• Altura de sensor: 21' típico, 27.5' máximo
• Conducción: 4' mínimo sobre el suelo

Seguridad

• Requiere conexión a tierra
• Reversa con retardo de 0.5 segundos
• Requiere área despejada para operación manual
• Separación de acceso peatonal

Aplicaciones

• Carriles de entrada vehicular
• Control de tráfico unidireccional
• Instalación con bucles de detección
• Operación con sensores ópticos

Configuración DIP-Switch

• SW1-1: 1601 (OFF), 1602 (ON)
• SW1-7: Temporizador automático (1-59 seg)
• SW2-4: Función bucle/reversa
• SW1-5: Relé activado por bucle

Funciones Principales

• Parada durante ciclo de bajada
• Memoria múltiple de entradas
• Prueba automática de funcionamiento
• Uso de 360° o 180° de engranaje

Conexiones

• Bucle de detección (no incluido)
• Conector para detector de bucle
• Conexión para antena externa
• Conexión para sensores de seguridad

Notas de Instalación

• Verificar configuración DIP-Switch antes de encender
• Permitir curado completo del concreto (48 horas)
• Montar el brazo con operador en posición de bajada
• Verificar conexiones eléctricas y conexión a tierra
• Consultar manual de instalación para configuraciones avanzadas

Precauciones

• Nunca usar para acceso peatonal
• Evitar operación manual sin asegurar área despejada
• No modificar configuración sin apagar el equipo
• Mantener manual de instalación para referencia
• No instalar en áreas con interferencia eléctrica

Manual de Referencia

Para configuraciones avanzadas, instalación y seguridad, consultar el manual de instalación/usuario de DoorKing, y el manual de bucles de detección.

Ubicación

Fabricado por DoorKing, Inc. en Estados Unidos (120 S. Glasgow Avenue, Inglewood, CA 90301)

Referencia

Documento de referencia: 1601-366-F-7-16
